Регулятор температуры прямого действия РТПД-15…80 это регулирующий клапан в сочетании с приводом прямого действия (термостатом) является регулятором температуры прямого действия и предназначен для применения в системах горячего водоснабжения (ГВС) со скоростными и емкостными водонагревателями и системах индивидуального и центрального теплоснабжения. Термостат закрывает клапан, когда температура превышает установленное значение. Установка регулятора возможна как на подающем, так и на обратном трубопроводе тепловой сети.

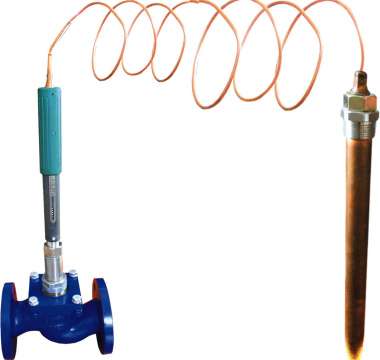

Регулятор температуры прямого действия состоит из регулирующего клапана разгруженного по давлению (кроме DN15) и привода прямого действия (термостата). Термостат – это единая неразборная система состоящая из датчика, капилляра и настроечного цилиндра.
Технические характеристики регулятора температуры прямого действия РТПД-15…80
| Диаметр условного прохода DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 |
| Условная пропускная способность Kvy, м3/ч | 4 | 6,3 | 8 | 16 | 20 | 32 | 50 | 80 |
| Условное давление PN, МПа | 1,6; 2,5 | |||||||
| Температура регулируемой среды, °С | До 150 | |||||||
| Регулируемая среда | вода или 30% водный раствор гликоля | |||||||
| Протечка | 0,05% от Kvy | |||||||
| Тип соединения | Фланцевое по ГОСТ 12820 | |||||||
| Диапазон настройки регулируемой температуры,°С | 0-160 | |||||||
| Материалы | ||||||||
| Корпус клапана | Чугун СЧ20 (GG20) – PN1.6; Сталь 35Л (GS-52) – PN2.5 | |||||||
| Плунжер | Сталь 12Х18Н9Т (X10CrNiTi18-9) | |||||||
| Седло | Сталь 12Х18Н9Т (X10CrNiTi18-9); (Латунь ЛС59 (CuZn38Pb1) – под заказ) | |||||||
| Уплотнение | Фторкаучук (FPM), Фторпласт (PTFE), Этиленпропиленовый каучук (EPDM) | |||||||
Комплектация и дополнительное оборудование регулятора температуры прямого действия РТПД-15…80
Виды дополнительного оборудования и состав комплекта монтажных и присоединительных частей (КМЧ/КПЧ Ду15…150мм) в первую очередь зависит от монтажно-конструктивного исполнения регулятора температуры прямого действия (далее РТПД), при этом различают следующие основные промышленные исполнения:
— Фланцевое: РТПД имеет собственные фланцы, выполненные согласно требований ГОСТа, монтаж осуществляется к ответным фланцам трубопровода через прокладки посредствам крепежа (болты/шпильки, гайки и шайбы).
Виды доп. оборудования и комплектации:
— Комплекты монтажно-присоединительных частей (КМЧ/КПЧ): присоединители, крепеж, комплекты ответных фланцев («КОФ» по ГОСТ 12820-80, 12821 и др.)
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы).
— Фильтры (для защиты от попадания твердых частиц на уплотнительные поверхности и движущиеся детали перед регулятором давления рекомендуется установить сетчатый фильтр грубой очистки).
— Элементы трубопровода: переходы конусные с Ду1 на Ду2, прямые участки (присоединительные участки) и прочие элементы и приварные детали.
Фланцевое присоединение регламентируется ГОСТ 12815-80, ГОСТ 12820 или ГОСТ 12821.
Дополнительное оборудование узлов контроля, регулирования температуры и учета давления и расхода (УРР и узлов учета тепловой энергии (УУТЭ):
— Трубопроводная арматура: монтажно-запорная арматура: краны, клапаны, задвижки, присоединительные фитинги, тройники, спускники; защитные сетчатые фильтры грубой очистки, грязевики и прочее — см. доп. оборудование и арматура приборов контроля расхода.
— Шкафы монтажные, щиты приборные, станины и стойки.
— КИПиА: вычислители, манометры, дифманометры, термометры, термоманометры, датчики-реле, сигнализаторы, преобразователи температуры (термопреобразователи) и давления, регуляторы, блоки(источники) питания, блоки управления и прочие приборы и блоки автоматики.
По заявке потребителя могут быть высланы следующие документы: карта(форма) заказа (опросный лист), паспорт регулятора температуры (РТ) прямого действия (РТПД), сертификат соответствия, свидетельство об утверждении типа, разрешения на применение, декларация о соответствии, техническое описание и руководство по эксплуатации, а также другие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и т.п.).
,
