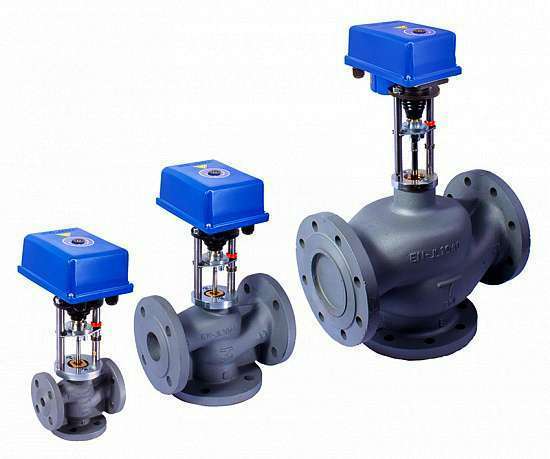

Клапаны трехходовые регулирующие ВКТР с электрическим исполнительным механизмом применяются для изменения расхода, а так же для смешивания потоков воды, протекающей в трубопроводах различного назначения при номинальном давлении до 1,6 МПа и температуре до 150 °С, включая трубопроводы систем отопления и горячего водоснабжения. Наличие электрического исполнительного механизма позволяет управлять данным процессом дистанционно. Устанавливаются в индивидуальных тепловых пунктах (ИТП) жилых и производственных зданий, центральных тепловых пунктах (ЦТП), котельных, ТЭЦ, насосных станциях и других объектах.
Регулятор температуры, встроенный в электрический исполнительный механизм совместно с термодатчиком и регулирующим клапаном может использоваться как полноценный регулятор температуры непрямого действия. Механизм может управляться по интерфейсу RS-485.
Действующие акции, специальные предложения, конкретные условия и цены модели уточняйте у менеджеров
Технические характеристики клапанов трехходовых регулирующих ВКТР
| Наименование | Значение | ||||||||||
| Ду, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| Условная пропускная способность Kvy, м3/ч* | 0,6 | 5 | 8 | 12,5 | 20 | 32 | 50 | 80 | 125 | 250 | 315 |
| Высота с ЭИМ, мм, не более | 330 | 345 | 355 | 385 | 395 | 405 | 485 | 505 | 535 | 630 | 660 |
| Высота Н, мм | 65 | 70 | 75 | 95 | 100 | 100 | 120 | 130 | 150 | 160 | 170 |
| Монтажная длинна, мм | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 |
| Масса клапана с ЭИМ, кг, не более | 6 | 7 | 8 | 12 | 13 | 14 | 18 | 24 | 42 | 61 | 85 |
| Допустимый перепад давления, МПа, | 0,6 | 0,5 | 0,4 | 0,3 | 0,6 | 0,5 | 0,4 | 0,3 | 0,2 | ||
| Пропускная характеристика | А-АВ равнопроцентная; В-АВ линейная | ||||||||||
| Относительная протечка, % от Kvy, не более | 0,1 | ||||||||||
| Ход штока, мм | 14 | 30 | 50 | ||||||||
| Время полного хода, с | 44 | 100 | |||||||||
| Электрический исполнительный механизм (ЭИМ) | ВЭП-118-1500 | ВЭП-118-3000 | ВЭП-118-4000 | ||||||||
| Номинальное давление PN, МПа, не более | 1,6 | ||||||||||
| Рабочая среда | Вода с температурой до 150 °С | ||||||||||
Разрешительная и техническая документация на клапаны трехходовые регулирующие ВКТР
По заявке потребителя могут быть высланы следующие документы: карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, письмо о признании результатов поверки, паспорт изделия, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета).
Паспорт, техническое описание и руководство по эксплуатации клапана трехходового регулирующего содержит следующие основные сведения:
— Общие сведения об изделии: назначение, описание и обозначение типов (марка, модель), номер в Госреестре СИ и пр.
— Технические характеристики: измеряемая среда, рабочее давление и потери давления, температура измеряемой и окружающей среды, Ду, расходы (минимальный, переходный, номинальный, максимальный), пределы допускаемой относительной погрешности (метрологический класс), монтажная длина и пр.
— Устройство и принцип действия.
— Размещение, монтаж и подготовка к работе.
— Эксплуатация и техническое обслуживание (условия и правила монтажа, эксплуатации и демонтажа, ремонт (неисправности, причины, методы и способы их устранения).
— Условия хранения и транспортирования.
— Гарантии изготовителя, сведения о рекламациях.
— Сведения о приемке и поверке, сведения о периодической поверке.
— Масса, габаритные и присоединительные размеры.
— Комплектность, дополнительное оборудование, запчасти и принадлежности.
,
