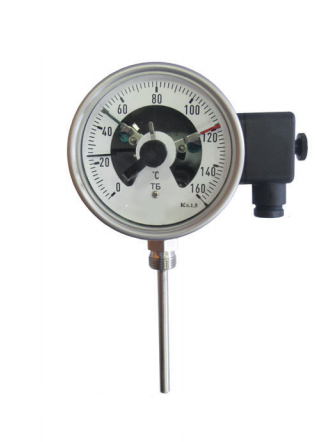

Электроконтактный газонаполненный термометр ТГП-Э предназначен для измерений температуры жидких и газообразных сред, а так же обеспечивают управление внешними электрическими цепями от сигнализирующего устройства прямого действия путем включения или выключения контактов в схемах сигнализации, автоматики и блокировки технологических процессов. Применяются термометры ТГП-Э в химической, нефтяной, газовой, пищевой, перерабатывающей промышленности, а также в водоснабжении, теплоснабжении, вентиляции и кондиционировании.
Стоимость электроконтактного газового термометра ТГП-Э зависит от диаметра корпуса, класса точности, материала, длины капилляра, штока и расположения термобаллона (присоединения), исполнения контактов, а также цен на дополнительное оборудование, объема заказа и формы предоплаты.
Технические характеристики газовых электроконтактных термометров ТГП-Э
| Технические параметры | Значение параметра |
| Диаметры корпуса | 100; 150 мм |
| Температура окружающей среды — Тос | -50… + 60°C |
| Степень пыле-водозащиты (код IP) | IP65 |
| Стандартные диапазоны измерения температуры — Тис | -80…+60; -60…+40; -40…+60; -30…+50; -20…+60; -20…+80; -20…+100; -20…+180; 0…+60; 0…+80; 0…+120; 0…+160; 0…+200; 0…+250; 0…+300; 0…+400; 0…+500; 0…+600; +50…+650°C |
| Общие диапазоны температур | -80…+700°C |
| Погрешность (класс точности) | 1% |
| Длины штока (погружной части термобаллона) | 35…1000мм |
| Длина капилляра | 0,5…15м |
| Максимальное давление на штоке — Рраб | 25 бар |
| Резьба присоединения | G½; M20×1,5; ½NPT; G¼; M12х1,5; ¼NPT; G¾ |
| Варианты исполнения | радиальное (Р), осевое (Т), поворотно-откидное (ПО), радиальное с капилляром (РК), осевое с капилляром (ТК). |
| Чувствительный элемент — ЧЭ | заполненная инертным газом измерительная система, трубка Бурдона |
| Материал корпуса | нержавеющая сталь |
| Материал штока (термобаллона) | нержавеющая сталь |
| Материал капилляра и оплетки | нержавеющая сталь |
| Защитная гильза | поставляется отдельно ( по запросу ) |
| Стекло | многослойное безопасное стекло |
| Циферблат (шкала прибора) | алюминий |
| Стрелка | алюминий, фиксированная |
| Кольцо | байонетное |
| Уплотнение | витон |
| Конструкция присоединения | жестко на штоке (базовое исполнение), наружная резьба; гладкий шток, без резьбы (ГШ); вращающаяся на штоке, гайка с наружной резьбой (ВШ); накидная гайка, внутренняя резьба (НГ); подвижное на штоке, наружная резьба (ПШ). |
| Контакты | с магнитным поджатием (базовое исполнение), индуктивные (взрывозащищенное исполнение Ex) |
| Исполнение контактов | III, IV, V ( базовое исполнение), VI |
Дополнительные опции
— заполнение корпуса диэлектрическим силиконовым маслом;
— дополнительные отметки на шкале;
— шкала в °F;
— двойная шкала °С/ °F
Рекомендуемая нагрузка на контакты при омической и индуктивной нагрузке
| Напряжение DC/AC |
Сухие | Заполнение корпуса диэлектрическим силиконовым маслом | ||||
| В | омическая нагрузка | индуктивная нагрузка | омическая нагрузка | индуктивная нагрузка | ||
| DC mA | AC mA | cos φ >0.7, mA | DC mA | AC mA | cos φ >0.7, mA | |
| 220/230 | 100 | 120 | 65 | 65 | 90 | 40 |
| 110/110 | 200 | 240 | 130 | 130 | 180 | 85 |
| 48/48 | 300 | 450 | 200 | 190 | 330 | 130 |
| 24/24 | 400 | 600 | 250 | 250 | 450 | 150 |
Габаритные и монтажно-присоединительные размеры ТГП-Э
Для просмотра изображения нажать на картинку для возврата на страницу нажать на ← (назад)
Исполнение Т (осевое) Исполнение Р (радиальное)
| NS | A | B | C | D | E | H | SW | L | Вес в гр. |
| 100 | 101 | 83/121 | 88 | 99 | 26 | 94 | 27 | 35…1000 | 1300 |
| 150 | 161 | 113/133 | 100 | 159 | 26 | 124 | 27 | 1500 |
Пример оформления заказа
ТГП-Э 100Р/100 (0…+120 ºС) кл.т. 1, G½, V исполнение /опции
Термометр газовый электроконтактный (ТГП-Э), диаметр корпуса 100 мм ( 100 ), исполнение радиальное (Р), длина штока 100мм (100), диапазон измерения температуры 0…+120ºС (0…+120ºС), класс точности 1 (Кл.т. 1), присоединение штуцер с наружной резьбой G½ (G½), исполнение контактов V (V), далее по запросу могут указываться дополнительные опции, через /
Возможные ошибки при оформлении заказа на газовые термометры ТГП-Э
Ввиду относительного многообразия марок и моделей термометров, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
неправильные обозначения модели: ТГБ-Э, ТГПЭ, ПГТ-Э, ТГ-Э, ТГШП мод. Э-100Т/40 и т.п.
вместо марка — модель или модификация и ошибки их написания, в том числе связанные с транслитераций или раскладкой клавиатуры, например: TGP-E,Tgp-e, tgp-e (в En-раскладке) и т.п. и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения температуры, класс точности, диаметр корпуса, климатику — параметры измеряемой и окружающей среды, длину погружной части, способы присоединения и монтажа) в простой форме изложения и мы подберем необходимое Вам оборудование.
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
