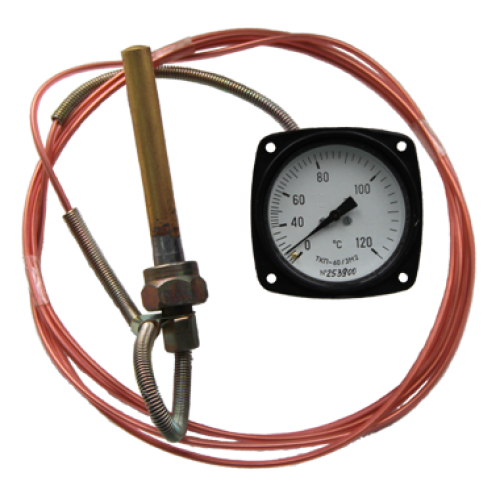

Термометры ТКП-60/3М манометрические виброустойчивые показывающие предназначены для непрерывного измерения температуры воды, масла и других жидких и газообразных сред, неагрессивных к материалам термобаллона.
Аналог ранее выпускавшейся модели ТПП-2В.
Стоимость термометра ТКП-60/3М зависит от исполнения и других ценообразующих факторов (см. форму заказа термометра ТКП-60/3М , как выбрать, заказать, купить).
Оптовая цена термометра ТКП-60/3М (базовой модификации) — от 3390 руб.*
*-Цена на ТКП-60/3М указана без учета НДС=20%, в расчете на мелкооптовый заказ, без учета акций, скидок и спецпредложений, конкретные условия поставки и цены, как заказать (купить) термометр ТКП-60/3М, а также наличие на складе (или срок изготовления/производства) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Технические характеристики термометров ТКП-60/3М манометрических виброустойчивых
Устройство и принцип работы
В основе действия термометра ТКП-60/3М манометрического конденсационного лежит зависимость давления насыщенных паров жидкости от температуры.
Изменение температуры контролируемой среды влияет на заполнитель термосистемы (конденсат) ТКП-60/3М через термобаллон и преобразуется в давление насыщенных паров, которое передаётся в манометрическую пружину по соединительному капилляру. Происходит перемещение незакреплённого конца пружины, которое передаётся стрелке, показывающей на циферблате значение температуры, через тягу и трибко-секторный механизм.
Основные параметры термометра ТКП-60/3М
| Наименование параметра (характеристики) термометра ТКП-60/3М | Значение параметра (характеристики) | |
| Пределы измерений температуры (диапазоны измерений), °С | –25…+75; 0…+120; –20…+35; 0…+50;+50…+150; +100…+200; +100…+250;+200…+300 |
|
| Длина погружения термобаллона, мм | с длиной соединительного капилляра 1,6; 2,5; 4,0; 6,0; 10,0; 12,0 м | с длиной соединительного капилляра 16,0; 25,0 м |
| 100 | 125 | |
| Классы точности | 1,0; 1,5; 2,5 | |
| Температура окружающего воздуха, Тос, °С | –60…+60 | |
| Климатическое исполнение (климатика) | В4 | |
| Относительная влажность воздуха при температуре 35°С, % | 98 | |
| Степень защиты от воздействия пыли и воды | IP53 | |
| Виброустойчивость, группа | N2 | |
| Диаметр корпуса, мм | 60 | |
| Присоединительная резьба | М18х1,5 | |
| Тип соединения с технологическими трубопроводами и аппаратами |
соединение 6-18 ГОСТ 26331-84 | |
| Давление измеряемой среды, кгс/см2, до | 64 | |
| Вес прибора с учетом термосистем, кг, не более | 1,5 | |
Габаритные и присоединительные размеры термометров ТКП-60/3М
Форма записи условного обозначения при заказе термометров ТКП-60/3М
Для того, чтобы заказать (купить) термометр ТКП-60/3М, нужно оформить заявку на покупку через электронную почту предприятия, указанную в разделе сайта «Контакты», или же просто позвонив по телефону +7 (495) 799-60-93.
При оформлении заказа на манометрический виброустойчивый термометр ТКП-60/3М необходимо указать следующие данные (руководствуясь приведенными выше таблицами технических характеристик, модификаций и чертежами):
— наименование;
— тип;
— пределы измерений;
— класс точности;
— длину соединительного капилляра;
— длину погружения термобаллона.
Пример записи условного обозначения при заказе термометра ТКП-60/3M и его расшифровка:
а) Сокращенная форма:
Термометр ТКП-60/3M-(0…120)-1,5-6-100.
(Термометр ТКП-60/3М с пределами измерений от 0 до 120°С, класса точности 1,5% с длиной соединительного капилляра 6 метров и длиной погружения термобаллона 100 мм.)
б) Полная форма обозначения (ПФО) при заказе (с расшифровкой параметров):
— ТКП-60/3М-(0…100)-1,5%-6м-100мм термометр манометрический виброустойчивый (Dк=60мм, щитовой (4отв 48х48), кл.т. 2,5%, осевое присоед. капилляра сзади L=6м, т/б латунь d=12мм; М18х1,5 (соед. 6-18); IP53, до 6,3МПа(64кгс/см2), виброисполнение N2, климатика В4(Тос -60+60С), МПИ-1г.
— ТКП-60/3М-(0…120)-1,5%-6м-100мм термометр показывающий манометрический виброустойчивый (ТТП-2В, Dк=60мм, щитовой (4отв 48х48), кл.т. 2,5%, осевое присоед. капилляра сзади L=6м, т/б латунь d=12мм; М18х1,5 (соед. 6-18); IP53, до 6,3МПа(64кгс/см2), виброисполнение N2, климатика В4(Тос -60+60С), МПИ-1г.
Возможные ошибки при оформлении заказа на манометрические вибростойкие термометры ТКП60-3-M
Ввиду относительного многообразия марок, моделей и модификаций, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа на манометрический вибростойкий термометр ТКП60-3-M, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось в работе сталкиваться с такими ошибками в заявках на покупку:
— неправильное или некорректное название прибора: конденсационный измеритель, датчик, парожидкостный преобразователь температуры, монометрический сенсор, вибростойкий датчик температуры, термопара, градусник, пирометр, термодатчик, стойкий к вибрации преобразователь температуры, термоманометр, манотермометр, термопреобразователь, регистратор, сигнализатор, регулятор, терморегистратор, термосигнализатор, терморегулятор, термостат, сенсор, индикатор, детектор и т.п.
— опечатки: ТПК (ТПК — это обозначение термопары см. ТПК(ХА)), ПКТ, КТП, КПТ;
— неправильные обозначения и запись модели: ТКП60, ТКП-60М, ТГП-100 или -60-ЭМ, -60-ЗМ, (буквы «Э» или «З» вместо цифры «3») и т.п.
— ошибки в указании величины диапазона и размерностей температуры: 1000С вместо 1000С и пр.
— ошибки связанные с транслитераций или раскладкой клавиатуры, например: vibration-proof manometric thermometers TKP-60/30m, termometry tkp-60-3m manometricheskie vibroustojchivye, NRG-60/30V (в En-раскладке) и т.п. и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на монометрические термо-метры ТКП60-30V, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики, параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование в самом лучшем соотношении Цена-Срок-Качество-Наличие на складе.
Техническая документация на манометрические виброустойчивые термометры ТКП-60/3М
см. Карта заказа ТКП-60/3М термометры манометрические виброустойчивые (скачать опросный лист).
см. Технические характеристики ТКП-60/3М термометры манометрические виброустойчивые (Тех.описание).
см. Руководство по эксплуатации ТКП-60/3М термометры манометрические виброустойчивые.
см. Методика поверки ТКП-60/3М термометры манометрические вибростойкие.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), технический паспорт изделия, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
Общее описание и принцип действия манометрических термометров
Основой манометрического термометра (далее М.Т.) является герметичная заполненная термосистема, которая состоит из термобаллона, погружаемого в измеряемую среду, соединительного тонкого капилляра, манометрической трубчатой пружины — бурдона, один конец которого впаян в полый держатель, соединенный с капилляром. Другой конец трубчатой пружины (бурдона) с помощью поводка связан с сектором, который соединен зубчатым зацеплением с трибкой, на оси которой насажена указательная стрелка.
Для газовых М.Т. (ТГП) зависимость давления от температуры определяется выражением: PV = RT.
Зависимость от у газовых М.Т. несколько отклоняется от линейной, так как имеет место непостоянство объема системы.
В конденсационном М.Т. (ТКП) термобаллон частично заполнен конденсатом (легкоиспаряемой термометрической жидкостью) над которым находится ее насыщенный пар.
Существенным недостатком М.Т. является систематическая погрешность, связанная с зависимостью объема пружины от температуры в помещении, где она расположена. Для уменьшения этой погрешности в конструкцию современных М.Т. вводится термобиметаллический компенсатор. Трубчатая пружина с пережатым внутренним участком также способствует уменьшению этой погрешности, так внутренний объем такой пружины и колебания ее размера минимальны.
Капилляр М.Т. изготавливается из латуни или стали, обычно с наружным диаметром 2,5мм и внутренним диаметром 0,35мм и длиной, выбираемой из ряда: 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40 и до 60м. Для защиты капилляра от повреждений служит защитный полиэтиленовый или металлический чехол. Термобаллон обычно изготавливают из нержавеющей стали.
