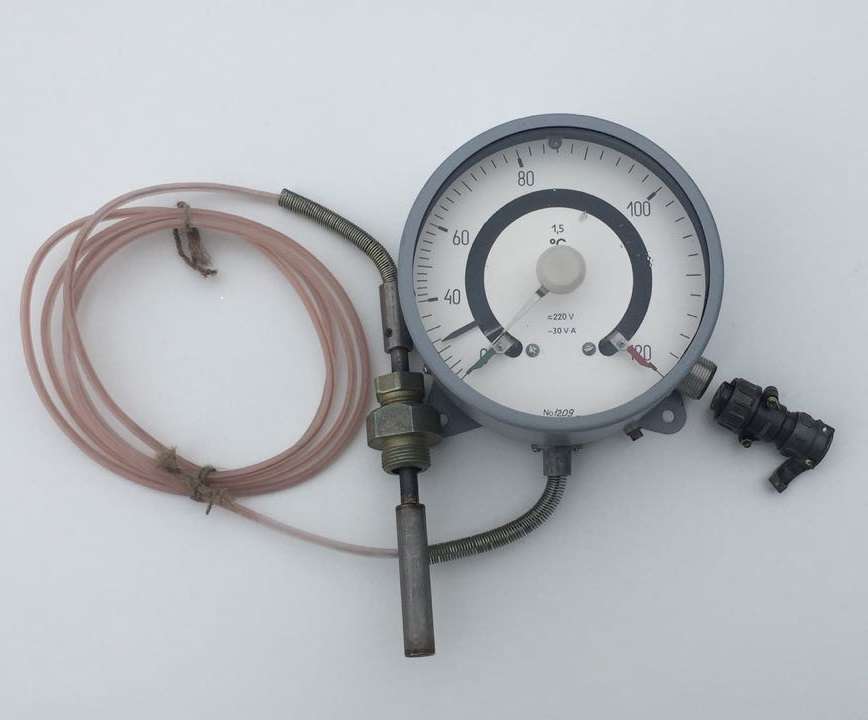

Термометры манометрические газовые ТГП-160Сг и конденсационные ТКП-160Сг показывающие сигнализирующие (электроконтактные) диаметром корпуса 160мм (160Эк) предназначены для измерения температуры жидких и газообразных сред (неагрессивных к материалам контактирующих деталей) и управления внешними электрическими цепями (по средствам коммутации внешних слаботочных сигнальных электрических цепей встроенным сигнализирующим устройством).
Устаревшее обозначения и аналоги: ТГП-160кс, -160KC, ТПП-СК(паровый-конденсационный), ТГП-СК(газовый).
Стоимость манометрических конденсационных-ТКП-160Сг и газовых-ТГП-160Сг сигнализирующих термометров зависит от модификации (М0, М1, М2, М3) длинны соединительного капилляра (до 6м или свыше — до 25м), материала и диаметра термобаллона, а также цен на дополнительное оборудование (защитные гильзы, монтажные вварные бобышки):
| Тип (марка, модель) манометрического сигнализирующего термометра (термосигнализатора) | Размер корпуса, мм | Цена*, руб без нал длина капилляра до 6м |
Цена*, руб без нал длина капил. от 10 до 16м |
| ТКП-,ТГП-160Сг сигнализирующий | D=160 | 10395 |
11750 |
| ТКП-160Сг-М3(ранее М2, М1) сигнализирующий | D=160 | 9460 | 10450 |
| ТКП-,ТГП-100Эк-М1 электроконтактный | D=100 | 6655 | 9750 |
| ТКП-,ТГП-16СгВ3Т4 сигнализирующий взрывозащищенный (Exd) | квадрат 160х160 | 35850 | по запросу |
| Гильза защитная ГЗ-L-…мм | L подбирается по термобаллону | от 2345 |
Оптовая цена указана на базовое исполнение без учета налога (НДС=20%), стоимости доп. оборудования, тары и расходов на отгрузку/доставку.
Технические характеристики манометрических термометров ТГП, ТКП-160Сг (-160Эк)
| № | Наименование параметра | Значение параметра |
| 1 | Пределы измерений, °С | |
| 1.1 | газовые ТГП-160 Сг (dT>150C) | –50…+50; –50…+100; –50…+150; 0…+150; 0…+200; 0…+300; +100…+300; 0…+400 °С |
| 1.2 | конденсационные ТКП-160 Сг (dT<120C) | –25…+35; –25…+75; 0…+50; 0…+100; 0…+120; +100…+200; +200…+300 °С |
| 2 | Длина соединительного капилляра L | 1,6; 2,5; 4; 6; 10; 16; 25 м (для ТКП160Сг) 1,6; 2,5; 4; 6; 12; 25; 40 м (для ТГП160Сг) |
| 3 | Длина погружения термобаллона L1 и его диаметр Dтб, мм | ТГП160: 160; 200; 250; 315; 400; 500; 630 мм; Dтб=20мм ТКП160: 125; 160; 200; 250; 315; 400 мм; Dтб=16мм |
| 4 | Классы точности (погрешность измерения), % | 1%; 1,5% |
| 5 | Климатические исполнения | УХЛ2, УХЛ4; Т3 (тропическое исполнение) |
| 6 | Температура окружающего воздуха — Тос, °С | для исполнения УХЛ4 ТГП: –10…+60; ТКП: –50…+60 °С; для исполнение Т3 –10…+55 °С; |
| 7 | Относительная влажность воздуха при температуре 35°С | для исполнения УХЛ4 — 80% для тропического исп. Т3 — 100% |
| 8 | Степень защиты от воздействия пыли и воды (пылеводозащита) | IP40 или IP53 (по спецзаказу) |
| 9 | Виброустойчивость | группа L3 |
| 10 | Напряжение внешних коммутируемых цепей | переменный ток (AC) ∼24; 40; 60; 110; 220; 240В постоянный ток (DC) -24; 60; 110; 220В |
| 11 | Разрывная мощность контактов сигнализирующего устройства, | не более 30 В·А |
| 12 | Сигнализирующее устройство прямого действия | V исполнение по ГОСТ 16920 (мин. → Р → Замыкающий контакт) |
| 13 | Давление измеряемой среды — Рис | 6,3 МПа (63 кгс/см2) без защитной гильзы и 24,5 МПа (245 кгс/см2) с защитной гильзой |
| 14 | Присоединительная резьба штуцера | ТГП — М33х2-6g, ТКП — М27х2-6g |
| 15 | Габаритные размеры | 178 х 160 х 109 мм |
| 16 | Масса манометрического термометра без термосистемы | не более 1,2 кг |
| 17 | Комплект поставки | термометр, паспорт, передвижной штуцер, электрический разъем |
Обозначение типов:
термометр манометрический показывающий сигнализирующий (электроконтактный):
— конденсационный ТКП-160Сг (dT<120C)
— газовый ТГП-160Сг (dT>150C).
Внимание! Термометры манометрические газовые ТГП-160-Сг «длиннокапиллярные» (при длине капилляра L от 10м и более) и «высокотемпературные» (при температуре измерения 400°С и более) изготавливаются с длиной погружения термобаллона не менее 315мм.
Термометры ТГП-, ТКП-160-Сг изготавливаются по ТУ 4211-179-00225621-2006 и имеют свидетельство об утверждении типа средств измерений RU.C.32.004.A № 39867, Регистрационный №35290-10, Сертификат о признании утверждения типа средств измерений № 12787. Зарегистрированы в реестре ГСОЕИ Республики Казахстан за №KZ.02.03.07113-2016/35290-10, Сертификат об утверждении типа средств измерений Республики Беларусь № 7141 РБ 03 10 4666 11, Декларация о соответствии ТС № RU Д-RU.МЮ62.В.02013, Сертификат соответствия (АЭС) РОСС RU.0001.01АЭ00.16.10.0933, Код ОКП 42 1114
Габаритные и присоединительные размеры термометров ТГП-, ТКП-160 Сг (-160Эк)
Термометры манометрические ТКП, ТГП-160Сг сигнализирующие
(для термометров ТГП при длине капилляра L от 10 м и выше, температуре измерения 400°С и выше, длина погружения термобаллона не менее 315 мм)
Размеры узлов и деталей термосистемы термометров ТГП-160Сг, ТКП-160Сг (-160Эк)
| Обозначение термометра | Пределы измерений,°С |
Длина соедини-тельного капиляра L, м | Длина погружения термо- баллона L1, мм | Длина корпуса термо-баллона L2, мм | Длина термо- баллона с хвостовиком L3, мм | Диаметр термо-баллона d, мм | Длина защитной гильзы d1, мм | Резьба присоедини- тельного штуцера D, мм | Резьба зажимного штуцера D1, мм | |
| от | до | |||||||||
| ТГП-160Сг | -50 -50 -50 0 0 +100 | +50 +100 +150 +150 +200 +300 | 1,6; 2,5; 4,0; 6,0 |
160; 200; 250 |
125 | 310 | 20 | 28 | M33x2-6g | M30x2-6g; M20x1,5-6g; код Ш1, Ш2 |
| 1,6; 2,5; 4,0;6,0; 10,0;16,0; 25,0; 40,0 |
315; 400 | 250 | 435 | |||||||
| 500 | 598 | |||||||||
| 0 | +300 | 1,6; 2,5; 4,0; 6,0 |
160; 200; 250 |
125 | 310 | |||||
| 1,6; 2,5; 4,06,0; 10,0;16,0 | 315; 400 | 250 | 435 | |||||||
| 500 | 598 | |||||||||
| 0 0 |
+400 +600 | 1,6; 2,5; 4,0;6,0; 10,0 | 315; 400 | 512 | ||||||
| 500 | 598 | |||||||||
| ТКП-160Сг | -25 -25 0 0 0 +50* +100 +200 +25 |
+35 +75 +50 +100 +120 +150* +200 +300 +125 |
1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0 |
125; 160; 200 | 78 | 263 | 16 | 22 | M27x2-6g | M24x2-6g или M20x1,5-6g (см. приложение И — код Ш1, Ш2) |
| 250; 300 | 340 | |||||||||
| 400 | 426 | |||||||||
| 125; 160; 200 | 122 | 263 | 12 | |||||||
| — | — | |||||||||
* Отсутствует для термометров с жестким креплением термобаллона к корпусу
Схема электрических соединений термометров ТКП-160 (-160Эк)
(исполнение сигнализирующего устройства)
c вилкой 2РМГ22Б4Ш3Е1Б, розеткой 2РМТ22КПН4Г3В1В
c вилкой 2РМТ14Б4Ш1В1В, розеткой 2РМТ14КПН4Г1В1В
с вилкой приборной ШР20П5Ш10, розеткой кабельной ШР20П5НШ10
Схема составления условного обозначения термометров ТКП-160
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Термометр ТГП-160Сг | АС3 | УХЛ4 | (0-150) | 1,5 | 6 | 200 | Р22 | Ш1 |
Пример обозначения: Термометр ТГП-160Сг-АС3-УХЛ4-(0-200)-1,5-6-250-Р22-Ш1
1. Обозначение термометра
2. При заказе термометра, предназначенного для эксплуатации на ОИАЭ, в зависимости от класса безопасности, следует указать код «А», «АС2», «АС3»
3. Обозначение климатического исполнения согласно п.6
4. Пределы измерений — п.1
5. Класс точности — п.4
6. Длина соединительного капилляра — п.2
7. Длина погружения термобаллона — п.3
8. Код соединителя «Р22», «Р20», «Р14» указывается по таблице 1
9. Код штуцера для установки термобаллона — по таблице 2 (только для ОИАЭ)
Примечания:
При заказе термометра, поставляемого на ОИАЭ, для класса безопасности 4 указыается код «А», для класса безопасности 2 — код «АС2», для класса безопасности 3 — код «АС3».
В случае отсутствия в контракте (договоре) класса точности термометры изготавливаются класса точности 1,5.
Если при заказе термометров, поставляемых на ОИАЭ, не указан код соединителя (разъема), то термометры поставляются с кодом соединителя «Р22». Код электрического соединителя (разъема) указывается только для термометров, поставляемых на ОИАЭ.
Если при заказе термометров, поставляемых на ОИАЭ, не указан код штуцера (для установки термобаллона), термометры поставляются с основным вариантом исполнения штуцера — «Р20».
Код электрического соединителя (разъема)
| Код | Тип электрического соединителя (разъема — Рхх) |
| Р22 | Вилка 2РМГ22Б4Ш3Е1Б ГЕО 364140ТУ Розетка 2РМТ22КПН4Г3В1В ГЕО 364126ТУ |
| Р14 | Вилка 2РМТ14Б4Ш1В1В Розетка 2РМТ14КПН4Г1В1В ГЕО 364126ТУ |
| Р20 | Вилка приборная ШР20П5Ш10 Розетка кабельная ШР20П5НШ10 НКЦС 434410504ТУ |
Код штуцера для установки термобаллона с диаметром 16 или 20 мм
| Код | Тип штуцера | Примечание |
| — | Съемный штуцер для уплотнения термобаллона, с использованием вкладышей и набивки сальниковой | Основной вариант исполнения |
| Ш1 | Несъемный штуцер с уплотнением без использования вкладышей |
Согласно заказу для ОИАЭ |
| Ш2 | Съемный присоединительный штуцер с пазом для прохождения через хвостовик термобаллона |
Оформление заказа на термометры ТГП-, ТКП-160Сг
При заказе необходимо указать:
— Тип термометра (газовый-ТГП или конденсационный-ТКП)
— Исполнение
— Пределы измерения (см. таблицу выше)
— Класс точности (1 или 1,5%)
— Длину соединительного капилляра (см. таблицу выше, капилляры длиной свыше 10м стоят дороже)
— Длину погружения термобаллона (см. таблицу выше)
— Наличие защитной гильзы (заказывается при необходимости и если давление измеряемой среды превышает 64кгс/см2)
Пример оформления заказа:
Термометр показывающий электроконтактный газовый, с пределами измерений от 0 до 150°С, класса точности 1,5%, с длиной соединительного капилляра 6м и длиной погружения термобаллона 250мм с гильзой защитной ГЗ-L=250мм:
1. Термометр ТГП-160Сг-УХЛ2-(0…150С)-1,5%-6м-250мм
2. Гильза защитная для ТГП ГЗ-L=250мм
Возможные ошибки при оформлении заказа на термометры
Ввиду относительного многообразия марок, моделей и модификаций, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось в работе сталкиваться с такими ошибками в заявках на покупку:
— орфографические ошибки и описки: ТПГ-160Эк, ТПК-160Эк (ТПК — это обозначение термопары см. ТПК(ХА));
— неправильные обозначения и запись модели: ТКП-160кс, ТГП160кс, ТКП-160С, ТГП-160Cr («Cr»- как хром) или -160-Cr, -160С2, -160Эк и т.п.
— устаревшее обозначение, замены и аналоги: ТГП-160кс, -160KC, ТПП-СК(паровый-конденсационный), ТГП-СК(газовый).
— ошибки в указании величины диапазона и размерностей давления: 1600С вместо 1600С и пр.
— ошибки связанные с транслитераций или раскладкой клавиатуры, например: TGP-160Cg, TKP-160Cg, nrg, nug-160cu (в En-раскладке) и т.п. и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (тип, диапазон измерения, класс точности, длину капилляра и термобаллона, а мы поймем и подберем необходимое Вам оборудование.
Общее описание и принцип действия манометрического термометра
Основой манометрического термометра (далее М.Т.) является герметичная заполненная термосистема, которая состоит из термобаллона, погружаемого в измеряемую среду, соединительного тонкого капилляра, манометрической трубчатой пружины — бурдона, один конец которого впаян в полый держатель, соединенный с капилляром. Другой конец трубчатой пружины (бурдона) с помощью поводка связан с сектором, который соединен зубчатым зацеплением с трибкой, на оси которой насажена указательная стрелка.
Для газовых М.Т. (ТГП) зависимость давления от температуры определяется выражением: PV = RT.
Зависимость от у газовых М.Т. несколько отклоняется от линейной, так как имеет место непостоянство объема системы.
В конденсационном М.Т. (ТКП) термобаллон частично заполнен конденсатом (легкоиспаряемой термометрической жидкостью) над которым находится ее насыщенный пар.
Существенным недостатком М.Т. является систематическая погрешность, связанная с зависимостью объема пружины от температуры в помещении, где она расположена. Для уменьшения этой погрешности в конструкцию современных М.Т. вводится термобиметаллический компенсатор. Трубчатая пружина с пережатым внутренним участком также способствует уменьшению этой погрешности, так внутренний объем такой пружины и колебания ее размера минимальны.
Капилляр М.Т. изготавливается из латуни или стали, обычно с наружным диаметром 2,5мм и внутренним диаметром 0,35мм и длиной, выбираемой из ряда: 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40 и до 60м. Для защиты капилляра от повреждений служит защитный полиэтиленовый или металлический чехол. Термобаллон обычно изготавливают из нержавеющей стали.
