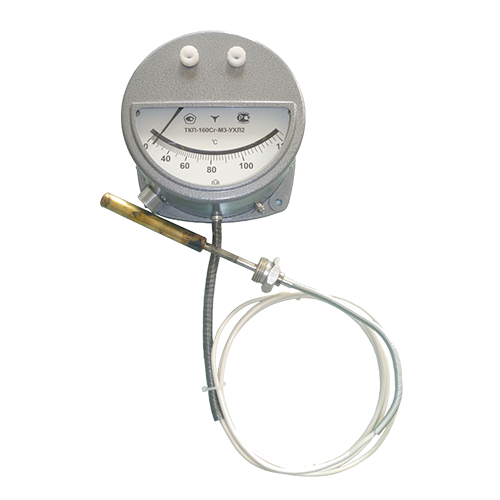

Термометр манометрический, конденсационный, показывающий сигнализирующий ТКП-160Сг-М3 предназначен для непрерывного измерения температуры воды, масла и других жидкостей, неагрессивных к материалам термобаллона (латунь ЛС59-1 или сталь 12Х18Н10Т), и управления внешними электрическими цепями нагревательных элементов или установок.
Термометры манометрические, конденсационные, показывающие сигнализирующие ТКП-160Сг-М3 — новое современное поколение с улучшенными эксплуатационно-техническими характеристиками термометров манометрических сигнализирующих(электроконтактных) серии ТКП-160Сг, модификация-М3 является штатной заменой ранее выпускавшихся модификаций М2 и М1 манометрических сигнализирующих термометров ТКП-160Сг-М2 и ТКП-160Сг-М1.
Благодаря применению новых технологий изготовления деталей, новая (третья) модификация термометра ТКП-160Сг-М3 получилась более легкой чем модификации М2 и М1, при этом увеличились надежность и ресурс, а также удалось уменьшить продолжительность технологического цикла (срока изготовления) и снизить стоимость термосигнализатора ТКП-160-СгМ3.
Отличительные особенности термометра ТКП-160Сг-М3:
— Высокая надежность вследствие отсутствия в конструкции трибко-секторного механизма.
— Сигнализирующее устройство на микропереключателях.
— Разрывная мощность контактов 50ВА.
— Масса измерительной части 1,0 кг.
— Гарантия производителя 60 месяцев.
Стоимость манометрических конденсационных ТКП-160Сг (М3, М2, М1) сигнализирующих термометров зависит от модификации длинны соединительного капилляра (Lкап), материала и диаметра термобаллона (Dтб), а также цен на дополнительное оборудование (защитные гильзы, монтажные вварные бобышки):
| Тип (марка, модель) манометрического сигнализирующего термометра (термосигнализатора) | Размер корпуса, мм | Цена*, руб без нал длина капилляра до 6м |
Цена*, руб без нал длина капил. от 10 до 16м |
| ТКП-160Сг-М3 сигнализирующий (ранее мод. М2 и М1) | D=160 | 8 995 | 9 995 |
| ТКП-,ТГП-160Сг сигнализирующий (в т.ч. газовый ТГП) | D=160 | 7 370 | 8 250 |
| ТКП-,ТГП-100Эк-М1 электроконтактный | D=100 | 4 620 | 6 270 |
| ТКП-,ТГП-16СгВ3Т4 сигнализирующий взрывозащищенный (Exd) | квадрат 160х160 | 25 990 | по уточнению |
| Гильза защитная ГЗ-L-…мм | L по термобаллону | от 1 760 |
Оптовая цена указана на базовое исполнение в модификации М3 без учета налога (НДС=20%), стоимости доп. оборудования, тары и расходов на отгрузку/доставку.
Технические характеристики манометрических термометров ТКП-160Сг-М3
| Пределы измерений, °С | -25…+75 | 0…100 0…120 |
50…150 | 100…200 | 200…300 |
| Заполнитель термосистемы | хладон 22 | метил хлористый | этил хлористый | ацетон | толуол |
| Класс точности | 1,5; 2,5 | ||||
| Длина соединительного капилляра, м | 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10; 12; 16; 25 | ||||
| Глубина погружения термобаллона, мм | 125; 160; 200; 250; 315; 400; 500 | ||||
| Диаметр термобаллона, мм | 12*; 14*; 16 | 16 | |||
| Материал термобаллона | Латунь ЛС-59, нерж.сталь* | нерж.сталь | |||
| Вид защитной оболочки капилляра | А — медная, Б — полиэтиленовая | А — медная | |||
| Разрывная мощность контактов сигнализирующего устройства, ВА | 50 | ||||
| Климатическое исполнение по ГОСТ 15150 | УХЛ2, Т2, ТВ3 | ||||
| Напряжение внешних коммутируемых цепей переменного тока, В | 220В/50Гц для исполнений УХЛ2, Т2 250В/60Гц для исполнения ТВ3 |
||||
| Степень пылевлагозащиты | IP54 | ||||
| Группа виброустойчивости | L3 по ГОСТ 52931-2008 | ||||
| Межповерочный интервал | 1 год | ||||
| Гарантийный срок эксплуатации | 5 лет | ||||
| Срок службы, не менее | 10 лет | ||||
Габаритные и присоединительные размеры термометров ТКП-160Сг-М3
ТКП-160Сг-М3
Схема составления условного обозначения и оформление заказа на термометры ТКП-160Сг-М3
При заказе необходимо указать:
— Тип термометра
— Исполнение
— Пределы измерения (см. таблицу выше)
— Класс точности (1 или 1,5%)
— Длину соединительного капилляра (см. таблицу выше, капилляры длиной свыше 10м стоят дороже)
— Длину погружения термобаллона (см. таблицу выше)
— Наличие защитной гильзы (заказывается при необходимости и если давление измеряемой среды превышает 64кгс/см2)
Пример оформления заказа:
Термометр показывающий электроконтактный газовый, с пределами измерений от 0 до 120°С, класса точности 1,5%, с длиной соединительного капилляра 6м и длиной погружения термобаллона 250мм с гильзой защитной ГЗ-L=250мм:
1. Термометр ТКП-160Сг-М3-(0…120С)-1,5%-6м-250мм
2. Гильза защитная для ТКП ГЗ-L=250мм
Возможные ошибки при оформлении заказа на термометры
Ввиду относительного многообразия марок, моделей и модификаций, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось в работе сталкиваться с такими ошибками в заявках на покупку:
— неправильное название прибора: сигнализатор, датчик-реле температуры, термосигнализатор ТСМ-100;
— орфографические ошибки и описки: ТПГ-Газовый, ТПК (ТПК — это обозначение термопары см. ТПК(ХА));
— неправильные обозначения и запись модели: ТКП160-МЗ, ТКП-160С-МЗ, ТКП-160Cr («Cr»- как хром) или М3 (буква «З» вместо цифры «3»), ТПК-180Cr-МЗ и т.п.
— устаревшее обозначение (аноалог выпусвавшийся в 1970-х годах) — термосигнализатор ТСМ-100 0-100С, клас. точности 2,5%.
ошибки в указании величины диапазона и размерностей давления: 1200С вместо 1200С и пр.
ошибки связанные с транслитераций или раскладкой клавиатуры, например: TKP-160Cg-m3, -160Cr-M3, nrg-160cu-m3 (в En-раскладке) и т.п. и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (тип, диапазон измерения, класс точности, длину капилляра и термобаллона, а мы поймем и подберем необходимое Вам оборудование.
Общее описание и принцип действия манометрического термометра
Основой манометрического термометра (далее М.Т.) является герметичная заполненная термосистема, которая состоит из термобаллона, погружаемого в измеряемую среду, соединительного тонкого капилляра, манометрической трубчатой пружины — бурдона, один конец которого впаян в полый держатель, соединенный с капилляром. Другой конец трубчатой пружины (бурдона) с помощью поводка связан с сектором, который соединен зубчатым зацеплением с трибкой, на оси которой насажена указательная стрелка.
Для газовых М.Т. (ТГП) зависимость давления от температуры определяется выражением: PV = RT.
Зависимость от у газовых М.Т. несколько отклоняется от линейной, так как имеет место непостоянство объема системы.
В конденсационном М.Т. (ТКП) термобаллон частично заполнен конденсатом (легкоиспаряемой термометрической жидкостью) над которым находится ее насыщенный пар.
Существенным недостатком М.Т. является систематическая погрешность, связанная с зависимостью объема пружины от температуры в помещении, где она расположена. Для уменьшения этой погрешности в конструкцию современных М.Т. вводится термобиметаллический компенсатор. Трубчатая пружина с пережатым внутренним участком также способствует уменьшению этой погрешности, так внутренний объем такой пружины и колебания ее размера минимальны.
Капилляр М.Т. изготавливается из латуни или стали, обычно с наружным диаметром 2,5мм и внутренним диаметром 0,35мм и длиной, выбираемой из ряда: 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40 и до 60м. Для защиты капилляра от повреждений служит защитный полиэтиленовый или металлический чехол. Термобаллон обычно изготавливают из нержавеющей стали.
