Агрегатный комплекс пирометрических преобразователей и пирометров АПИР-С предназначен для бесконтактного измерения радиационной и яркостной температуры нагретых тел методами пирометрии излучения.
Состав и назначение агрегатов комплекса АПИР-С:

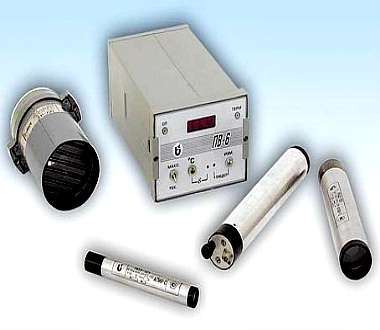

В состав входят — первичные пирометрические преобразователи полного (ППТ) или частичного (ПЧД) излучения в комплекте со вторичными измерительными преобразователями ПВ.
В первичных пирометрических преобразователях ППТ и ПЧД происходит непосредственное преобразование энергии теплового электромагнитного излучения в электрический сигнал, который во вторичном измерительном преобразователе ПВ преобразовывается и усиливается в сигнал ГСП.
В ПВ-6 производится линеаризация сигнала, запоминание его максимального значения, индикация и регулирование температуры с заданием зоны регулирования, обеспечивается возможность введения априорно-известных данных об излучательной способности объекта, возможность определения излучательной способности объекта по известному значению его действительной температуры и др.
Пирометрические преобразователи ППТ и ПЧТ в комплекте с ПВ-6 в зависимости от диапазона измеряемых температур подразделяются на ряд модификаций, отличающихся конструктивным исполнением и габаритными размерами.
Технические характеристики агрегатов комплекса пирометров АПИР-С
| Первичный пирометрический преобразователь | Предел основной погрешности пирометрического преобразователя при Е=1,0% | ||||
| Тип, модификация | Диапазон измерения, °С | Обозначение градуировочной характеристики | Показатель визирования | По цифровому табло | По аналоговому выходу |
| ППТ-142 | 30-300 | Р-3 | 1:5 | 1,0 | 1,0 |
| ППТ-131 | 100-400 | РФ-4А | 1:15 | 0,6 | 1,0 |
| ППТ-131-01 | 300-600 | РА-6А | 1:25 | 0,5 | 1,0 |
| ППТ-121 ППТ-131-03 |
400-1500 | РК-15А | 1:25 1:50 |
1,0 | 1,5 |
| ППТ-121-01 ППТ-131-05 |
900-2000 | РК-20А | 1:50 1:100 |
0,5 | 1,0 |
| ППТ-121-02 ППТ-131-07 |
1400-2500 | РС-25А | 1:50 1:100 |
0,5 | 1,0 |
| ПЧД-121 ПЧД-131 |
800-1300 | ДК-13 | 1:50 1:100 |
1,0 | 1,5 |
| ПЧД-121-01 ПЧД-131-01 |
1000-2000 | ДК-20 | 1:100 1:200 |
1,0 | 1,5 |
| ПЧД-121-02 ПЧД-131-02 |
1500-2500 | ДК-25 | 1:200 | 0,6 | 1,0 |
| ПЧД-121-03 ПЧД-131-03 |
450-750 | ДГ-7,5 | 1:25 1:50 |
0,5 | 1,0 |
| ПЧД-121-04 ПЧД-131-04 |
600-1300 | ДГ-13 | 1:100 1:200 |
1,0 | 1,5 |
| ПЧД-121-05 ПЧД-131-05 |
1100-1700 | ДГ-17 | 1:200 1:300 |
0,5 | 1,0 |
Принцип работы агрегатного комплекса пирометров АПИР-С
В первичных пирометрических датчиках (ППТ или ПЧД) осуществляется преобразование энергии теплового электромагнитного излучения в электрический сигнал.
Во вторичном преобразователе этот электрический сигнал видоизменяется и усиливается в сигнал ГСП.
Дополнительные функции вторичного преобразователя:
— аппроксимация сигнала
— фиксирование его максимального значения
— индикация и регулировка температуры (задание зоны регулирования)
— возможность введения изначально известных данных об излучении объекта
— возможность определения излучения объекта через известное значение его температуры.
Возможные ошибки при оформлении заявки на агрегатный комплекс пирометров АПИР-С
Ввиду относительного многообразия моделей и модификаций, сложности обозначения и формы заказа на агрегатный комплекс пирометров АПИР-С, рекомендуем быть внимательными, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: термометр дистанционный АПИРС и т.п.
— неправильные обозначения модели и орфографические ошибки: пирометр АПИРС, термометр АПИС
— устаревшее обозначение, ранние модификации: АПИРС
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: termometr distancionnyj APIS, fgbc и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на агрегатный комплекс пирометров АПИР-С, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диапазон измерения, предельное рабочее давление, класс точности, параметры измеряемой / контролируемой (Тис) и окружающей среды (Тос) отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
,
