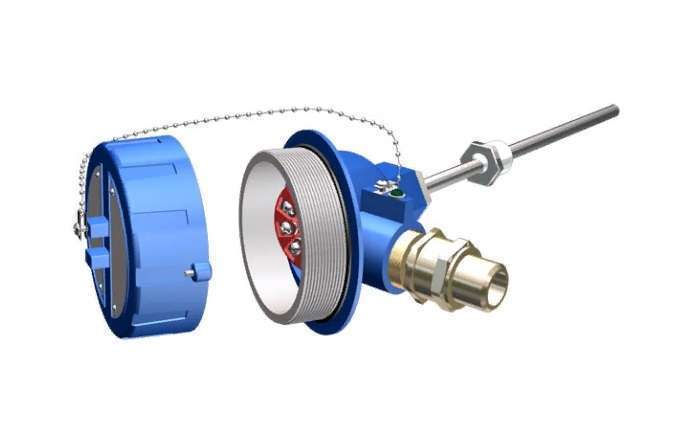

Термометры сопротивления ТСПТ, ТСМТ модификации 201, 202 разработаны для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла. Рекомендуется применение в комплекте с гильзами защитными ЮНКЖ. Датчики температуры модификации 202 могут комплектоваться выносными преобразователями ИПП.
Датчики модификации 201 могут иметь вид взрывозащиты 0ExiaIICT6 X или 1ExdIICT6 по ГОСТ 30852.10.
Датчики модификации 202 могут иметь вид взрывозащиты только 0ExiaIICT6 X.
Термометры ТСПТ 201К и 202К предназначены для измерения температуры в криогенной технике.
Термометры ТСПТ 201Н и 202Н предлагаются в качестве альтернативы медным ТС для измерения температуры в диапазоне до 200°С. Типоразмер штуцера — по требованию Заказчика.
В клеммную головку могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, а также кабельные вводы для дополнительной фиксации кабеля и при необходимости, металлорукава.
Технические характеристики термометров сопротивления ТСПТ, ТСМТ 201, 202
| Параметр | Значение параметра | |
| Схема соединений | 2-х проводная | класс допуска В, С класс допуска АА, А, В, С |
| 3-х проводная | ||
| 4-х проводная | ||
| Вибростойкость ГОСТ Р 52931 | группа V3 | |
| Номинальное (условное) давление | 6,3 МПа | |
| Сейсмостойкость MSK-64 | 9 баллов при уровне установки над нулевой отметкой до 70 м | |
| Климатическое исполнение ГОСТ 15150 | УХЛ2. Температура окружающей среды | -60…+120ºС для изделий общего назначения |
| -60..+85 ºС для исполнения Ex с аналоговым сигналом | ||
| -55..+85ºС для изделий с унифицированным выходным сигналом | ||
| Поверка | — ГОСТ 8. 461-2009 без измерительных преобразователей; — МП РТ 2026-2013 для датчиков с установленными измерительными преобразователями. |
|
Температура применения термометров сопротивления ТСПТ, ТСМТ 201, 202
| Тип ТС |
Диаметр чехла |
Материал чехла |
Модифи-кация | Группа условий эксплуатации |
Класс допуска |
Температура применения |
ИМП | Средний срок службы |
| ТСМТ | 10, 8, 6 | С10 | 201, 202 | II | A | -50…+120°С | 2 года | 4 года |
| 10 мм | С13 | B, C | -50…+200°С | |||||
| ТСПТ | 10, 8, 6 мм | С10 | 201Н, 202Н | I | A, B, С | -50…+200°С | 5 лет | 10 лет |
| II | AA | -50…+150°С | 2 года | 4 года | ||||
| III | -50…+200°С | 1 год | 2 года | |||||
| 201К, 202К | II | B, C | -196…+200°С | 2 года | 4 года | |||
| 10 мм | С13 | |||||||
| 201, 202 | I | A, B, C | -50…+300°С | 5 лет | 10 лет | |||
| II | B, C | -50…450°С | 2 года | 4 года | ||||
| III | -50…600°С | 1 год | 2 года |
Время термической реакции ТС
| Время термической реакции датчика в зависимости от диаметра | |
| d = 6; 8 | d = 10 |
| 16 секунд | 20 секунд |
Показатели надежности датчиков температуры
| Группа условий эксплуатации |
Вероятность безотказной работы |
Назначенный срок службы |
Средний срок службы |
Гарантийный срок эксплуатации |
| I | 0,95 за 40 000 часов | 5 лет | 10 лет | 5 лет |
| II | 0,95 за 16 000 часов | 2 года | 4 года (6 лет)* | 2 года |
| III | 0,95 за 8 000 часов | 1 год | 2 года | 1 год |
Модификации датчиков температуры ТСПТ, ТСМТ общего и Ex исполнений
| Наименование | Код | Описание | |
| Тип датчика | ТСМТ | Термометр сопротивления медный | |
| ТСПТ | Термометр сопротивления платиновый | ||
| Вид взрывозащиты | — | электрооборудование общего назначения | |
| Exi | 0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002 | ||
| Exd | 1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.1-2002 | ||
| Модификация | 201, 202 | см. эскизы и температуру применения | |
| Вариант исполнения (см. таблицу «температуры применения») | — | Стандартное исполнение от -50…+600°С | |
| К | Криогенное исполнение от -200…+200°С | ||
| Н | Низкотемпературное исполнение от -50…+200°С | ||
| Узел коммутации провода | 0 | свободные концы | Провода модификаций 50, 60 |
| 2 | вилка мини-разъема | ||
| 4 | вилка стандарт-разъема | ||
| Кабельный ввод | 0 | штатный кабельный ввод клеммной головки | Клеммные головки |
| А | под небронированный кабель в металлорукаве РЗЦХ-15 | ||
| В | под небронированный кабель в металлорукаве МРПИ-15 | ||
| C | под небронированный кабель в металлорукаве DN18 | ||
| D | под небронированный кабель в металлорукаве DN20 | ||
| E | под небронированный кабель в металлорукаве DN12 | ||
| F | под трубный монтаж с внутренней резьбой М20х1,5 | ||
| G | под трубный монтаж с выходом наружной резьбой G1/2 | ||
| H | под небронированный кабель диаметром 6,5…14 мм | ||
| I | под небронированный кабель диаметром 3,2…8,7 мм | ||
| J | под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней | ||
| Узел коммутации датчика | 10 | пластиковая головка | IP55, общего назначения |
| 15; 16; 17; 18; 19 | алюминиевая головка | IP66/IP68, 1ExdIICT6 / 0ExiaIICT6 X | |
| 20; 22 | алюминиевая головка | IP65, общего назначения | |
| 14; 21; 23; 24; 25; 26; 28; 29 | алюминиевая головка | IP66, 0ExiaIICT6 X или общего назначения | |
| 27 | нержавеющая сталь | IP66, 0ExiaIICT6 или общего назначения | |
| 50 | силикон / экран / силикон | IP65, 0ExiaIICT6 или общего назначения | |
| 60 | фторопласт / экран / фторопласт | ||
| Количество ЧЭ | — | один ЧЭ | |
| 2хPt100 | два ЧЭ | ||
| НСХ | 50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000 |
НСХ в соответствии с ГОСТ 6651-2009 | |
| Класс допуска | АА, А, В, С | Класс допуска по ГОСТ 6651-2009 | |
| Схема подключения | 3, 4 | 3-х и 4-х проводная схема подключения для класса АА, А | для класса АА, А |
| 2, 3, 4 | 2-х, 3-х, 4-х проводная схема подключения для класса В, С | для класса В, С | |
| Выходной сигнал | — | аналоговый сигнал (Ом) в соответствии с НСХ | |
| Выходной сигнал, для головок клеммных ≥14 | T25; T25T40T70 | 4-20 мА | для АА3 и А3T40 для А3T70 для В3 |
| H10, H10 | 4-20 мА +HART | для А4, В4, А3, В3 | |
| H25, H25 | для АА4, А4, АА3, А3 | ||
| H70 | для В3, В4 | ||
| Материал наружной оболочки кабеля | С10 | сталь 12Х18Н10Т | |
| С13 | сталь 10Х17Н13М2Т | ||
| Наружный диаметр | 6, 8 | размер в мм по выбору Заказчика | С10 |
| 10 | С10, С13 | ||
| Монтажная длина L | 50…3150 | монтажная длина L до рабочего конца в мм | |
| Размер от места уплотнения до головки ℓ | — | если нет удлинителя | Если выбрана клеммная головка |
| 30…500 | указать размер в мм, если есть удлинитель | ||
| Длина удлинительного провода ℓ |
100…30 000 | указать размер в мм,: 500, 1000, 2000, 3150 и более | Если выбран провод |
| Типоразмер штуцера | — | если штуцер с резьбой М20х1,5 или отсутствует | |
| Указать размер резьбы | для всех остальных случаев | ||
Пример обозначения при заказе ТСПТ, ТСМТ 201, 202 и расшифровка
| Термометры сопротивления ТСПТ-Exi-201-A21 | Вид изделия | ТСПТ | термометр сопротивления платиновый |
| ТСПТ Exi 201–A21 – Pt100 – А4Н10 – С10 – 8 – 250/100 | |||
 |
Взрывозащита Exi 0ExiaIICT6 X Модификация 101 с приварным штуцером Кабельный ввод А под РЗЦХ DN15 Коммутация (код головки) 21 IP66 НСХ Pt100 Класс допуска А класс А Схема соединений 4 4-х проводная Выходной сигнал (класс точности) Н10 4-20мА + HART Материал защитной оболочки С10 сталь 12х18Н10Т Диаметр рабочей части 8 мм Длина монтажная L 250 мм Длина до головки ℓ 100 мм |
||
| Термометры сопротивления ТСПТ-Exi-201-028 | ТСПТ Exi 201-028–Pt100-В3Н70 – С13 — 10 – 800 | ||
 |
Взрывозащита Exi 0ExiaIICT6 X Модификация 201 без удлинителя Кабельный ввод 0 штатный Коммутация (код головки) 28 IP66 НСХ Pt100 Класс допуска и сх. подключения В3 Класс В, сх.3-х проводная Выходной сигнал (класс точности) Н70 4-20мА + HART Материал защитной оболочки С13 сталь 10х17Н13М2Т Диаметр рабочей части 10 мм Длина монтажная L 800 мм Без удлинителя |
||
| Термометры сопротивления ТСПТ-201Н-010 | ТСПТ 201Н-010–100П-В3 – С10 — 8 – 10/120 | ||
 |
Взрывозащита общего назначения Модификация 101Н низкотемпературный Кабельный ввод ― штатный Коммутация (код головки) 10 IP55 НСХ 100П Класс допуска В класс В Схема соединений 3 3-х проводная Выходной сигнал (класс точности) ― аналоговый Материал защитной оболочки С10 сталь 12х18Н10Т Диаметр рабочей части 8 мм Длина монтажная L 100 мм Длина до головки ℓ 120 мм |
||
| Термометры сопротивления ТСПТ-201К-020 | ТСПТ 201К-020–100П-В3 – С10 — 8 – 150/120 | ||
 |
Взрывозащита ― общего назначения Модификация 101К криогенный Кабельный ввод ― штатный Коммутация (код головки) 20 IP65 НСХ 100П Класс допуска В класс В Схема соединений 3 3-х проводная Выходной сигнал (класс точности) ― аналоговый Материал защитной оболочки С10 сталь 12Х18Н10Т Диаметр рабочей части 8 мм Длина монтажная L 150 мм Длина до головки ℓ 120 мм |
||
| Термометры сопротивления ТСПТ-202-050 | ТСПТ 202-050–100П-В4 – С10 — 8 – 120/2500-G1/2 | ||
 |
Взрывозащита ― общего назначения Модификация 101К криогенный Коммутация (код провода) 050 силиконовая изоляция НСХ 100П Класс допуска В класс В Схема соединений 4 4-х проводная Выходной сигнал (класс точности) ― аналоговый Материал защитной оболочки С10 сталь 12Х18Н10Т Диаметр рабочей части 6 мм Длина монтажная L 120 мм Длина провода ℓ 2500 мм Типоразмер штуцера G1/2 резьба штуцера G1/2 |
||
Возможные ошибки при оформлении заказа на термометры сопротивления ТСПТ 201, ТСПТ 202, ТСМТ
Ввиду относительного многообразия марок, моделей, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
орфографические ошибки: медные ТСМ-2O1, ТСМТ-201, ТСМЕ-202, ТСМТ-202, ТСМ-201-Exd, платиновые ТСПТ2О1, ТСПТ-102, ТСПТ-103, ТСПТ1О2, ТСП-101Exd и тп;
неправильные обозначения модели: слитное написание ТСПТ201, ТСПТ202, ТСПТ201-050, ТСМТ 2О1, 2J2, 203, 111Exd и т.п.
вместо марка — модель или модификация и ошибки их написания, в том числе связанные с транслитераций или раскладкой клавиатуры, например, tc-201, tc-202, tc-203, TSPT-2020, TCPT-201, TSMT, TCPT-101 и т.п. (в En-раскладке) и т.п. и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на ТСПТ, ТСМТ, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики, а наши менеджеры и инженеры подберут и предложат Вам необходимую комплектацию (прибор, его исполнения и все реально необходимое доп. оборудование и арматуру, правильные диапазоны измерения, типы выходных сигналов, опции, исполнения и доп. комплектацию — КМЧ, ЗиП).
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
