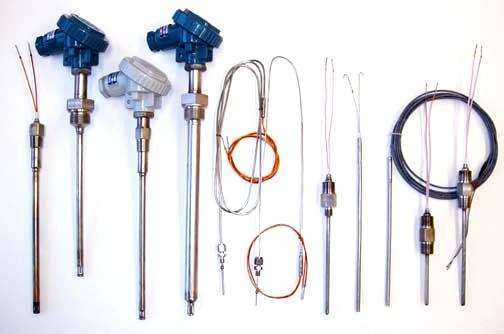

Погружаемые и подшипниковые термоэлектрические преобразователи ТХА/ТХК-002.01…99-Exi/Exd/Exn (термопары общепромышленного и взрывозащищенного Ех-исполнения) предназначены, в зависимости от модели и исполнения, для измерений температуры газообразных, жидких и сыпучих неагрессивных сред, агрессивных сред, не разрушающих защитную арматуру преобразователей температуры, а также температуры подшипников и поверхностей твердых тел.
Преобразователи термоэлектрические ТХА 002, ТХК 002, ТХА 002В, ТХК 002В с диаметром защитной арматуры (защитного корпуса) не более 10 мм
предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, агрессивных сред, не разрушающих защитную арматуру (защитный корпус), а также поверхностей твердых тел, в том числе во взрывоопасных зонах.
Преобразователи термоэлектрические ТХА 002.65К предназначены для измерения температуры газовых потоков больших скоростей, в том числе во
взрывоопасных зонах.
Преобразователи термоэлектрические ТХА 002 с диаметром защитной арматуры (защитного корпуса) 20 мм предназначены для измерения температуры продуктов сгорания жидкого и газообразного топлива, включая применение на отечественных газоперекачивающих агрегатах (ГПА), в том числе во взрывоопасных зонах.
См. характеристики моделей ТХА/ТХК-002.
См. технические характеристики ТХА-002, ТХК-002.
Преобразователи термоэлектрические ТХА/ТХК-002.01…99-Exi/Exd/Exn изготавливают в следующих исполнениях по взрывозащите:
— в невзрывозащищенном общепромышленном исполнении Оп (ТХА-002-Оп, ТХК-002-Оп);
— во взрывозащищенном Ех-исполнении с видами взрывозащиты:
— «искробезопасная электрическая цепь «i» (ТХА 002-Exi, ТХК 002-Exi),
— «взрывонепроницаемые оболочки “d”» (ТХА 002-Exd, ТХК 002-Exd),
— с видом защиты «n» (ТХА 001-Exn)*.
Стоимость преобразователей ТХА/ТХК-002.01…99-Exi/Exd/Exn зависит от модели (подробнее см. ниже по тексту), исполнения, общего объема заказа и других ценообразующих факторов.
Руководство по эксплуатации и форма заказа термоэлектрических преобразователей ТХА/ТХК-002-Exi/Exd/Exn.
Цена преобразователей ТХА/ТХК-002.01…99-Exi/Exd/Exn (термопар) высылается по запросу.
Конкретные условия поставки и цены, как заказать (купить) преобразователь термоэлектрический ТХА/ТХК-002-Exi/Exd/Exn, а также наличие на складе (или срок изготовления) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
* Взрывозащита вида «n» — вид взрывозащиты, при котором принимаются дополнительные меры защиты, исключающие воспламенение окружающей взрывоопасной газовой среды в нормальном и указанном (аварийном) режимах работы электрооборудования. Этот вид взрывозащиты используется для электрического оборудования, предназначенного для работы во взрывоопасных газовых средах.
Также рекомендуем:
— Термопреобразователи сопротивления погружаемые ТСМ-012, ТСП-012.
— Термопреобразователи сопротивления погружаемые ТСМ-322М, ТСП-322М для работы в условиях высоких вибрационных нагрузок.
— Подшипниковые и поверхностные термопреобразователи сопротивления ТСМ-319М, ТСП-319М, ТСМ-320М, ТСП-320М, ТСМ-321М, ТСП-321М, ТСМ-323М, ТСП-323М.
— Преобразователи термоэлектрические погружаемые и подшипниковые ТХА-001.
— Преобразователи температуры программируемые погружаемые и подшипниковые ТСПУ-031С, ТСПУ-031СК, ТСМУ-031С, ТСМУ-031СК, ТХАУ-031С, ТХАУ-031СК, ТХКУ-031С, ТХКУ-031СК, ТННУ-031С, ТННУ-031СК.
— Термопреобразователи с унифицированным выходным сигналом погружаемые и подшипниковые ТСМУ 014, ТСПУ 014,
— Термопреобразователи с унифицированным выходным сигналом погружаемые и подшипниковые ТСМУ 015, ТСПУ 015.
Модели и исполнения преобразователей термоэлектрических ТХА/ТХК-002.01…99-Exi/Exd/Exn
Преобразователи ТХА/ТХК-002.01…99-Exi/Exd/Exn имеют модели для измерений температуры погружаемым и поверхностным способом.
Погружаемые преобразователи ТХА-002, ТХК-002 имеют модели с ТХА 002.00В по ТХА 002.09В, с ТХА 002.10 по ТХА 002.17, с ТХА 002.40 по ТХА 002.43, с ТХА 002.50 по ТХА 002.59, ТХА 002.65К, с ТХА 002.80 по ТХА 002.99, ТХА 002.К, с ТХК 002.00В по ТХК 002.03В, ТХК 002.08В, ТХК 002.09В, ТХК 002.40, ТХК 002.42, с ТХК 002.50 по ТХК.002.59, с ТХК 002.80 по ТХК 002.99, ТХК 002.К, которые отличаются друг от друга по виду взрывозащиты, по диапазону измерений температуры, по типу материала термопар, по типу рабочего спая, по наличию и типу головки, по количеству термопар, по диаметру защитной арматуры, по виду установочного устройства.
Поверхностные термопары ТХА-002, ТХК-002 имеют модели ТХА 002.П, ТХК 002.П, которые отличаются друг от друга по виду взрывозащиты и по типу материала термопар.
Сводная таблица конструктивных исполнений преобразователей термоэлектрических ТХА 002, ТХК 002, ТХА 002В, ТХК 002В с диаметром защитной арматуры не более 10 мм
Таблица 1. Конструктивные исполнения преобразователей термоэлектрических ТХА 002, ТХК 002, ТХА 002В, ТХК 002В с диаметром защитной арматуры не более 10 мм
| Модели термоэлектрических преобразователей | Конструктивные особенности | Вид |
| Преобразователи термоэлектрические ТХА 002В, ТХК 002В погружаемые с диаметром защитной арматуры (защитного корпуса) не более 10 мм | ||
| Т(ХА,ХК) 002.00В, Т(ХА,ХК) 002.01В, Т(ХА,ХК) 002.02В, Т(ХА,ХК) 002.03В, ТХА 002.04В, ТХА 002.05В, ТХА 002.06В, ТХА 002.07В, Т(ХА,ХК) 002.00В-Exi, Т(ХА,ХК) 002.01В-Exi, Т(ХА,ХК) 002.02В-Exi, Т(ХА,ХК) 002.03В-Exi, ТХА 002.04В-Exi, ТХА 002.05В-Exi, ТХА 002.06В-Exi, ТХА 002.07В-Exi |
Клеммные головки: типа «П» (исполнения «Оп», «Ехi»); типа «М» (тип «DANA») (исполнения «Оп», «Exi»), типа «М» (исполнения «Оп», «Ехi») Штуцеры: подвижные М20х1,5; М27х2; G1/2; неподвижные М20х1,5; М27х2; G1/2; без штуцера (ПТ могут устанавливаться с помощью передвижных штуцеров М20х1,5; М27х2) Защитные арматуры (защитные корпуса): на основе труб диаметром от 6 до 10 мм; с высокой гибкостью на основе кабеля КТМС диаметром от 3 до 4,5 мм |
 |
| Преобразователи термоэлектрические ТХА 002В, ТХК 002В погружаемые кабельные с диаметром защитной арматуры (защитного корпуса) не более 10 мм | ||
| Т(ХА,ХК) 002.00В, Т(ХА,ХК) 002.01В, Т(ХА,ХК) 002.02В, Т(ХА,ХК) 002.03В, ТХА 002.04В, ТХА 002.05В, ТХА 002.06В, ТХА 002.07В, Т(ХА,ХК) 002.00В-Exi, Т(ХА,ХК) 002.01В-Exi, Т(ХА,ХК) 002.02В-Exi, Т(ХА,ХК) 002.03В-Exi, ТХА 002.04В-Exi, ТХА 002.05В-Exi, ТХА 002.06В-Exi, ТХА 002.07В-Exi |
Клеммные головки: типа «П» (исполнения «Оп», «Ехi»), типа «М» (тип «DANA») (исполнения «Оп», «Exi»), типа «М» (исполнения «Оп», «Ехi») Штуцеры: подвижные М20х1,5; М27х2; G1/2 Защитные арматуры (защитные корпуса): на основе труб диаметром от 6 до 10 мм, на основе кабеля КТМС диаметром от 3 до 4,5 мм Соединительные кабели: на основе кабеля КТМС диаметром 4,5 мм |
 |
| Преобразователи термоэлектрические ТХА 002В, ТХК 002В для измерения температуры твердых тел с диаметром защитной арматуры (защитного корпуса) не более 10 мм | ||
| Т(ХА,ХК) 002.08В, Т(ХА,ХК) 002.09В, Т(ХА,ХК) 002.08В-Exi, Т(ХА,ХК) 002.09В-Exi |
Клеммные головки: типа «П» (исполнения «Оп», «Ехi»); типов «М» (тип «DANA»), «М» (исполнения «Оп», «Exi») Штуцеры: подвижные подпружиненные М20х1,5 Защитные арматуры (защитные корпуса): на основе труб диаметром 10 мм |
 |
| Модели термоэлектрических преобразователей | Конструктивные особенности | Вид |
| Преобразователи термоэлектрические ТХА 002В, ТХК 002В для измерения температуры твердых тел кабельные с диаметром защитной арматуры (защитного корпуса) не более 10 мм | ||
| Т(ХА,ХК) 002.08В, Т(ХА,ХК) 002.09В, Т(ХА,ХК) 002.08В-Exi, Т(ХА,ХК) 002.09В-Exi |
Клеммные головки: типа «П» (исполнения «Оп», «Ехi»), типов «М» (тип «DANA»), «М» (исполнения «Оп», «Exi») Штуцеры: подвижные подпружиненные М20х1,5 Защитные арматуры (защитные корпуса): на основе труб диаметром 10 мм Соединительные кабели: на основе кабеля КТМС диаметром 4,5 мм |
 |
| Т(ХА,ХК) 002К-Оп, Т(ХА,ХК) 002К-Exi, Т(ХА,ХК) 002К-Exd |
Клеммные головки: типов «Г8», «Г9» (исполнения «Оп», «Ехi»), типа «Г6/1» (исполнение «Ехd») Штуцеры: подвижные М20х1,5; М27х2; G1/2; неподвижные М20х1,5; М27х2; G1/2; без штуцера Защитные арматуры (защитные корпуса): С ВЫСОКОЙ ГИБКОСТЬЮ на основе кабеля КТМС диаметром от 3 до 4,5 мм Соединительные кабели: на основе кабеля КТМС диаметром 4,5 мм |
 |
| Т(ХА,ХК) 002.80-Exd, …, Т(ХА,ХК) 002.99-Exd |
Клеммная головка: типа «Г1» (исполнение «Ехd») Штуцеры: подвижный М20х1,5; неподвижные М20х1,5; К1/2″; без штуцера (ПТ могут устанавливаться с помощью передвижного штуцера М20х1,5); фланец Защитные арматуры (защитные корпуса): на основе трубы диаметром 8 мм |
 |
| Преобразователи термоэлектрические ТХА 002, ТХК 002 для измерения температуры твердых тел кабельные с диаметром защитной арматуры (защитного корпуса) не более 10 мм | ||
| Т(ХА,ХК) 002.50, …, Т(ХА,ХК) 002.61, Т(ХА,ХК) 002.50-Exi, …, Т(ХА,ХК) 002.61-Exi |
Клеммные головки: без клеммной головки Штуцеры: подвижные М8х1; М12х1,5; М20х1,5; подвижные подпружиненные М16х1,5; М20х1,5 Защитные арматуры (защитные корпуса): цельноточеные, на основе труб диаметром от 5 до 10 мм Соединительные кабели: на основе многожильного термопарного кабеля |
 |
| Модели термоэлектрических преобразователей | Конструктивные особенности | Вид |
| Преобразователи термоэлектрические ТХА 002 для измерения температуры газовых потоков больших скоростей | ||
| ТХА 002.65К1, …, ТХА 002.65К7, ТХА 002.65К1-Exi, …, ТХА 002.65К7-Exi |
Клеммные головки: без клеммной головки Установочные устройства: накидная гайка М20х1,5; неподвижные фланцы Защитные арматуры (защитные корпуса): сварные Соединительные кабели: на основе кабеля КТМС диаметром 2 мм или 3 мм и (или) многожильного термопарного кабеля |
 |
Сводная таблица конструктивных исполнений преобразователей термоэлектрических ТХА 002, ТХК 002 с диаметром защитной арматуры 20 мм
Таблица 2. Конструктивные исполнения преобразователей термоэлектрических ТХА 002, ТХК 002 с диаметром защитной арматуры 20 мм
| Модели преобразователей термоэлектрических | Конструктивные особенности | Вид |
| Преобразователи термоэлектрические ТХА 002, ТХК 002 для измерения температуры продуктов сгорания жидкого и газообразного топлива, в том числе на отечественных газоперекачивающих агрегатах | ||
| ТХА 002.10, …, ТХА002.17, ТХА 002.10-Exi, …, ТХА002.17-Exi |
Клеммные головки: типа «М» (тип «DANA») (исполнения «Оп», «Exi»), типа «М» (исполнения «Оп», «Ехi») Штуцеры: неподвижный М33х2 Защитные арматуры (защитные корпуса): на основе трубы диаметром 20 мм |
 |
| Т(ХА,ХК) 002.40, ТХА 002.41, Т(ХА,ХК) 002.40-Exi, ТХА 002.41-Exi |
Клеммные головки: типа «М» (тип «DANA») (исполнения «Оп», «Exi»), типа «М» (исполнения «Оп», «Ехi») Штуцер: неподвижный М27х2 Защитные арматуры (защитные корпуса): на основе трубы диаметром 20 мм |
 |
| Т(ХА,ХК) 002.42, ТХА 002.43, Т(ХА,ХК) 002.42-Exi, ТХА 002.43-Exi |
Клеммные головки: типа «М» (тип «DANA») (исполнения «Оп», «Exi»), типа «М» (исполнения «Оп», «Ехi») Штуцер:– Защитные арматуры (защитные корпуса): на основе трубы диаметром 20 мм |
 |
Измеряемые среды и их параметры для термопреобразователей ТХА-002, ТХК-002
| Модель (исполнение) термопреобразователей ТХА/ТХК-002 | Рабочее давление, МПа, не более |
Скорость движения измеряемой среды, м/с, не более | Измеряемые среды |
| ТХА 002.00В, ТХА 002.01В, ТХА 002.02В, ТХА 002.03В, ТХК 002.00В, ТХК 002.01В, ТХК 002.02В, ТХК 002.03В, ТХА 002.00В-Exi, ТХА 002.01В-Exi, ТХА 002.02В-Exi, ТХА 002.03В-Exi, ТХК 002.00В-Exi, ТХК 002.01В-Exi, ТХК 002.02В-Exi, ТХК 002.03В-Exi |
6,3 — для ПТ без установочных штуцеров; 16,0 — для ПТ с установочными штуцерами |
– | Газообразные и жидкие химически неагрессивные среды, а также агрессивные среды, не разрушающие материал защитной арматуры, при температуре не более 600С |
| ТХА 002.04В-Exi, ТХА 002.05В-Exi, ТХА 002.06В-Exi, ТХА 002.07В-Exi |
Газообразные и жидкие химически неагрессивные среды, а также агрессивные среды, не разрушающие материал защитной арматуры, при температуре не более 900С |
||
| ТХА 002.08В, ТХА 002.09В, ТХК 002.08В, ТХК 002.09В, ТХА 002.08В-Exi, ТХА 002.09В-Exi, ТХК 002.08В-Exi, ТХК 002.09В-Exi |
– | – | Поверхности твердых тел при температуре не более 600С |
| ТХА 002.10, ТХА 002.11, ТХА 002.12, ТХА 002.13, ТХА 002.10-Exi, ТХА 002.11-Exi, ТХА 002.12-Exi, ТХА 002.13-Exi |
3,0 (в зависимости от исполнения) |
не более 170 | Продукты сгорания газообразного и жидкого топлива в пульсирующем потоке при температуре не более 600С |
| ТХА 002.14, ТХА 002.15, ТХА 002.16, ТХА 002.17, ТХА 002.14-Exi, ТХА 002.15-Exi, ТХА 002.16-Exi, ТХА 002.17-Exi |
Продукты сгорания газообразного и жидкого топлива в пульсирующем потоке при температуре не более 900С |
||
| ТХА 002.40, ТХА 002.41, ТХА 002.42, ТХА 002.43, ТХК 002.40, ТХК 002.42, ТХА 002.40-Exi, ТХА 002.41-Exi, ТХА 002.42-Exi, ТХА 002.43-Exi, ТХК 002.40-Exi, ТХК 002.42-Exi |
0,4 — для ПТ без установочных штуцеров; 4,0 – для ПТ с установочными штуцерами |
– | Газообразные и жидкие химически неагрессивные среды, а также агрессивные среды, не разрушающие материал защитной арматуры, при температуре не более 1000С |
| ТХК 002.40, ТХК 002.42, ТХК 002.40-Exi, ТХК 002.42-Exi |
Газообразные и жидкие химически неагрессивные среды, а также агрессивные среды, не разрушающие материал защитной арматуры, при температуре не более 600С | ||
| ТХА 002.50, ТХА 002.51, ТХА 002.52, ТХА 002.53, ТХК 002.50, ТХК 002.51, ТХК 002.52, ТХК 002.53, ТХА 002.50-Exi, ТХА 002.51-Exi, ТХА 002.52-Exi, ТХА 002.53-Exi, ТХК 002.50-Exi, ТХК 002.51-Exi, ТХК 002.52-Exi, ТХК 002.53-Exi |
0,5 | – | Поверхности твердых тел и подшипников при температуре не более 200С |
| ТХА 002.54, ТХА 002.55, ТХА 002.56, ТХА 002.57, ТХА 002.58, ТХА 002.59, ТХА 002.60, ТХА 002.61; ТХК 002.54-Exi, ТХК 002.55-Exi, ТХК 002.56-Exi, ТХК 002.57-Exi, ТХК 002.58-Exi, ТХК 002.59-Exi, ТХК 002.60-Exi, ТХК 002.61-Exi |
– | – | Поверхности твердых тел при температуре не более 400С |
| Модель (исполнение) термопары ТХА002, ТХК002 | Рабочее давление, МПа, не более |
Скорость движения измеряемой среды, м/с, не более |
Измеряемые среды |
| ТХА 002.65К1, ТХА 002.65К2, ТХА 002.65К3, ТХА 002.65К4, ТХА 002.65К5, ТХА 002.65К7; ТХА 002.65К1-Exi, ТХА 002.65К2- Exi, ТХА 002.65К3-Exi, ТХА 002.65К4- Exi, ТХА 002.65К5-Exi, ТХА 002.65К7- Exi |
ж | 300 | Газовые потоки больших скоростей в газотурбинных двигателях при температуре не более 1000С |
| ТХА 002.65К6, ТХА 002.65К6-Exi | 1,2 | ||
| ТХА 002.80-Exd, …, ТХА 002.99- Exd ТХК 002.80-Exd, …, ТХК 002.99- Exd |
16 | – | Газообразные и жидкие неагрессивные среды, а также агрессивные среды, не разрушающие защитную арматуру, включая азотоводородные смеси и газы после сгорания природного газа (Н2, N2, CO, H2O, CH4), газообразный и жидкий аммиак, конвертированный газ, моноэтанолоаминовый раствор с примесями сероводорода, сернистого газа, агрессивные среды с содержанием до 25 % сероводорода H2S и сернистого газа |
Технические характеристики термоэлектрических преобразователей ТХА/ТХК-002.01…99-Exi/Exd/Exn (термопар)
Принцип работы термоэлектрических преобразователей ТХА/ТХК-002.01…99-Exi/Exd/Exn (термопар) основан на явлении возникновения термоэлектродвижущей силы в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов термоэлектродов и разностью температур мест соединения (спаев) термоэлектродов.
Преобразователи термоэлектрические ТХА/ТХК-002-Exi/Exd/Exn состоят из одного или двух чувствительных элементов (ЧЭ), защитной арматуры с монтажными элементами или без них, головки или соединительного кабеля. Соединительные кабели оканчиваются либо свободными концами, либо клеммами, либо разъемами, либо концы кабелей подсоединяются к зажимам головок.
Преобразователи ТХА 002, ТХК 002 имеют модели для измерений температуры погружаемым и поверхностным способом.
Погружаемые преобразователи ТХА 002, ТХК 002 имеют модели с ТХА 002.00В по ТХА 002.09В, с ТХА 002.10 по ТХА 002.17, с ТХА 002.40 по ТХА 002.43, с ТХА 002.50 по ТХА
002.59, ТХА 002.65К, с ТХА 002.80 по ТХА 002.99, ТХА 002.К, с ТХК 002.00В по ТХК
002.03В, ТХК 002.08В, ТХК 002.09В, ТХК 002.40, ТХК 002.42, с ТХК 002.50 по ТХК.002.59,
с ТХК 002.80 по ТХК 002.99, ТХК 002.К, которые отличаются друг от друга по виду взрывозащиты, по диапазону измерений температуры, по типу материала термопар, по типу рабочего спая, по наличию и типу головки, по количеству термопар, по диаметру защитной арматуры, по виду установочного устройства.
Модели погружаемых преобразователей ТХА 002, ТХК 002 имеют исполнения, отличающиеся друг от друга по классу допуска, по длине и диаметру погружаемой части защитной арматуры, по наличию и типу головки, по длине соединительного кабеля.
Поверхностные преобразователи ТХА 002, ТХК 002 имеют модели ТХА 002.П, ТХК 002.П, которые отличаются друг от друга по виду взрывозащиты и по типу материала термопар.
Модели поверхностных преобразователей ТХА 002.П, ТХК 002.П имеют исполнения, отличающиеся друг от друга по классу допуска, по диапазону измерений температуры, по типу рабочего спая, по количеству термопар, по наличию и типу головки, по диаметру установочной поверхности, по длине соединительного кабеля.
Метрологические характеристики термопар ТХА/ТХК-002-Exi/Exd/Exn (термопреобразователей)
| Тип НСХ термопары | Класс допуска |
Диапазон измерений температуры1), °С |
Пределы допускаемых отклонений ТЭДС преобразователей от НСХ, °С |
| К | 1 | от -40 до +375 включ. | ±1,5 2) |
| св. +375 до +1000 | ±0,004·t | ||
| 2 | от -40 до +333 включ. | ±2,5 | |
| св. +333 до +1200 | ±0,0075·t | ||
| 3 | от -200 до -167 включ. | ± 0,015∙t | |
| св. -167 °С до +40 | ± 2,5 | ||
| L | 2 | от -40 до +300 включ. | ±2,5 |
| св. +300 до +800 | ±0,0075·t | ||
| 3 | от -200 до -100 включ. | ± 0,015∙t | |
| св. -100 до +100 | ± 2,5 |
Примечания:
1) – Указаны предельные значения диапазонов измерений, поддиапазоны измерений могут быть в пределах указанных диапазонов в зависимости от конструктивного исполнения преобразователей. Конкретные диапазоны измерений указываются в паспорте и на этикетках (шильдиках) преобразователей.
2) – t – значение измеряемой температуры, °С
Основные параметры термопреобразователей ТХА/ТХК-002-Exi/Exd/Exn
| Параметр (характеристика) термопреобразователей ТХА/ТХК-002-Exi/Exd/Exn | Значение параметра (характеристики) |
| Показатель тепловой инерции, ТХА 002, ТХК 002, кроме ТХА 002.65К, с диаметром защитной арматуры не более 10 мм | от 5,0 до 20,0 |
| — ТХА 002.65К | от 0,3 до 2,0 |
| — ТХА 002, ТХК 002 с диаметром защитной арматуры 20 мм | от 5,0 до 40,0 |
| — для взрывозащищенных моделей ТХА 002-Exd, ТХК 002-Exd | от 6,0 до 12,0 |
| — ТХА 002.П, ТХК 002.П | не более 20 |
| Количество термопар (чувствительных элементов), шт. | 1, 2 |
| Тип рабочего спая ЧЭ | изолированный, неизолированный |
| Параметр (характеристика) термопар ТХА/ТХК-002-Exi/Exd/Exn | Значение параметра (характеристики) |
| Электрическое сопротивление изоляции1) между изолированными друг от друга измерительными цепями термопар, между измерительными цепями термопар и защитной арматурой ТХА 002 (кроме моделей ТХА 002.65К), ТХК 002 преобразователей с изолированными рабочими спаями при испытательном напряжении постоянного тока от 10 до 100 В, не менее МОм: — при температуре от +15 до +35°С и относительной влажности от 30 до 80 %; |
100 |
| при температуре +40°С и относительной влажности 100 %; при температуре верхнего предела измерения до +300°С; |
1,0 |
| — при температуре верхнего предела измерения до +600°С; | 0,07 |
| — при температуре верхнего предела измерения до +800°С; | 0,025 |
| — при температуре верхнего предела измерения до +1000°С | 0,005 |
| Длина погружаемой части защитной арматуры, мм: преобразователи с негибкой защитной арматурой преобразователи с гибкой защитной арматурой |
от 20 до 4500 от 20 до 15000 |
| Диаметр погружаемой части, мм | от 1,5 до 20,0 |
| Длина соединительного кабеля, мм | от 100 до 15000 |
| Диаметр установочной поверхности ТХА 002.П, ТХК 002.П, мм | от 10 до 1420 |
| Масса, г | от 10 до 3700 |
| Климатическое исполнение по ГОСТ 15150-69 | О1 |
| Группа исполнения по ГОСТ Р 52931-2008 2) (в диапазоне температур окружающего воздуха от -60 до +250 °С (в зависимости от модели)) | Д2 |
| Степень защиты преобразователей от воздействия воды, твердых тел (пыли) по ГОСТ 14254-2015 |
IP54, IP65, IP67, IP68 |
| Устойчивость к механическим воздействиям при эксплуатации по ГОСТ Р 52931-2008 — все преобразователи, кроме ТХА 002.65К — ТХА 002.65К |
F3 G1 |
| Сейсмостойкость по ГОСТ 30546.1-98 | 9 баллов по шкале MSK-64 |
| Средняя наработка до отказа, ч, не менее: преобразователи с верхним пределом диапазона измерений не более +600°С и диаметром защитной арматуры не менее 3,0 мм; преобразователи с верхним пределом диапазона измерений св. +600°С до +900°С и диаметром защитной арматуры не менее 3,0 мм, с верхним пределом диапазона измерений не более +600°С и диаметром защитной арматуры менее 3,0 мм; преобразователи с верхним пределом диапазона измерений св. +900°С до +1100°С; преобразователи с верхним пределом диапазона измерений св. +1100°С до +1200°С |
85000 50000 17500 8500 |
Примечание:
1) – значение электрического сопротивления изоляции между изолированными друг от друга измерительными цепями термопар, между измерительными цепями термопар и защитной арматурой моделей ТХА 001, ТХА 002.65К преобразователей при изменении относительной влажности и температуры приведены в эксплуатационной документации;
2) – значение диапазона температур окружающего воздуха приведены на конкретные модели преобразователей в паспорте.
Возможные ошибки при оформлении заказа на датчики температуры — термопреобразователи ТХА002, ТХК002, TXA-002-Ex, TXK-002Ex (термопары)
При заказе датчиков температуры — термопреобразователи ТХА002, ТХК002, TXA-002-Ex, TXK-002Ex (термопар)
рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: термосопротивление, терморезистор, температурный контроллер, регулятор, термодатчик, датчик преобразователь температуры, термопара, термоэлектрический преобразователь, сигнализатор, терморегулятор, индикатор, детектор, сенсор, регистратор, регулятор, прибор контроля, термореле, термометр, термосигнализатор, термоизмеритель и т.п.
— неправильные обозначения модели: ТХА002, ТХА-02, ТХА02, ТХ-А-0002, КТХА, КТ-ХА, Т-ХА, ТХА-ОО2, ТХАО02, ТХК002, ТХК-02, ТХК02, ТХ-К-0002, КТХК, КТ-ХК, Т-ХК, ТХК-ОО2, ТХКО02; TXK-002, TXK002, TXA-002, TXA002 (латиницей вместо кириллицы) и т.п.
— ошибки написания связан
