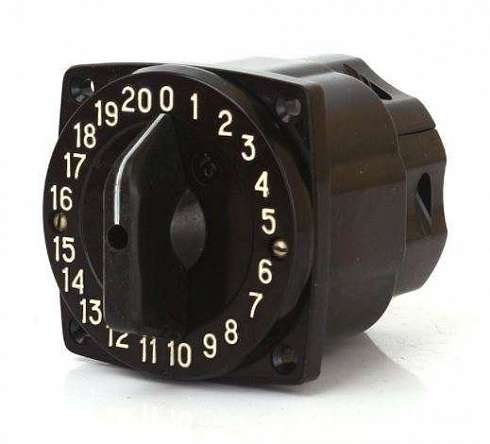

Переключатель ПТИ-М

Переключатель ПТИ-М-20 (или ПТИМ-20) является устройством для поочередного (выборочного) переключения первичных измерительных преобразователей, таких как термопреобразователи и других, к измерительному устройству. Благодаря этому устройству можно поочередно переключать первичные измерительные преобразователи, например, температуры, в количестве до 20 штук (до двадцати цепей переключения).

Переключатель ПТИ-М-20 обеспечивает надежное и эффективное переключение измерительных преобразователей, что позволяет получить точные измерения и надежную работу измерительного устройства в различных условиях эксплуатации.

Характеристики переключателя ПТИ-М-20

Переключатель точек измерения ПТИ-М-20 представляет собой устройство, состоящее из основания с неподвижными контактами и щеткодержателя со щетками в корпусе. Переключение измерительных преобразователей, таких как термопреобразователи, происходит за счет замыкания щеток и контактов на основании в выбранном положении.

Корпус переключателя ПТИ-М-20 закрыт крышкой, а механизм переключения выведен вперед. Удерживающее устройство находится внутри корпуса. Основание комплектуется неподвижными контактами, а ламели с платой и муфтой резьбового типа образуют единый разъем.

Щеточный щеткодержатель расположен на держателе, и за счет щеток происходит замыкание неподвижных контактов, согласно каждого коммутационного положения. Благодаря этому можно подключить до 20 термометров. На передней панели переключателя ПТИ-М нанесены цифровые значения от 1 до 20, соответствующие термометру. Положение 0 обозначает, что термометр не выбран.

Для подключения требуемого преобразователя необходимо повернуть рукоятку в переключателе, доведя ее до соответствующего положения, обозначенного определенным набором цифр. Провод, присоединяемый к термометру, не должен быть толще 0,5 миллиметра квадратных.
