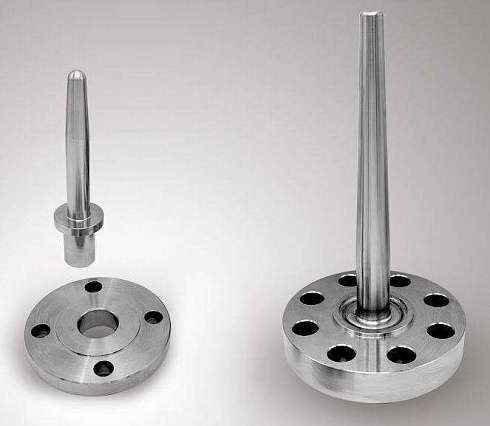

В данном подразделе представлены гильзы термометрические фланцевые ГТ-704, ГТ-714.
Гильзы термометрические фланцевые ГТ-704, ГТ-714 предназначены для установки датчиков температуры (ДТ) в сосуды, находящиеся под давлением до 25 МПа, паровые котлы, трубопроводы и другое оборудование.
Гильзы фланцевые ГТ-704, ГТ-714 обеспечивают защиту ДТ от механического и коррозионного воздействия рабочей среды, а также позволяют производить демонтаж ДТ без остановки технологического процесса.
Гильзы ГТ-704 предназначены для установки датчиков температуры с подвижным штуцером,
Гильзы ГТ-714 предназначены для установки датчиков температуры с неподвижным штуцером.
Фланцевые гильзы ГТ-704-04-VS, ГТ-714-04-VS со свободным фланцем VanStone по ASMEB16.5 — это вариант импортозамещения фланцевых защитных гильз Rosemount 114C с опцией V (VanStone) и WikaTW-30, TW-31 (VanStone).
Для защиты фланцевых гильз ГТ-704, ГТ-714 от воздействия химически агрессивных сред поверхность может быть покрыта фторполимерным покрытием — Proflon®Рroton или Proflon®Defender.
Конструктивные исполнения фланцевых гильз ГТ-704, ГТ-714:
— гильзы ГТ-704/-714-01 — с трубной сварной монтажной частью и приварным фланцем,
— гильзы ГТ-704/-714-02 — с цельноточеной монтажной частью и приварным фланцем,
— гильзы ГТ-704/-714-03 — цельноточёные из кованой заготовки,
— гильзы ГТ-704/-714-04 — со свободным фланцем по ГОСТ 33259-2015- прижимной фланец на приварном кольце,
— гильзы ГТ-704/-714-05- VS— со свободным фланцем по ASMEB 16.5 – исполнение VanStone– прижимной фланец на кованом кольце.
Конструкция гильз ГТ-704/-714-04 со свободным фланцем:
— позволяет использовать защитные гильзы с фланцами из материала, отличающегося от материала монтажной части защитной гильзы, контактирующей с технологической средой. Это уменьшает стоимость фланцевой защитной гильзы,
— отсутствие сварных швов (исп. VanStone) исключает возможность их коррозии, что позволяет применять защитные гильзы со свободным фланцем в коррозионных средах,
— применение защитной гильзы со свободным фланцем обеспечивает удобство быстрой замены фланца.
Исполнение уплотнительных поверхностей по ГОСТ 33259-2015, ANSI (ASME) B16.5
Сертификат соответствия требованиям ТР ТС 032/2013
Назначенный срок службы:
— 10 лет — для гильз фланцевых ГТ-704/-714 с трубной сварной монтажной частью,
— 30 лет — для гильз фланцевых ГТ-704/-714 с цельноточёной монтажной частью.
Стоимость гильз ГТ-704, ГТ-714 зависит от модификации, конструктивного исполнения, дополнительных опций (список см. ниже), общего объема заказа и прочих ценообразующих факторов.
Цена гильз ГТ-704, ГТ-714 высылается по запросу.*
*- Конкретные условия поставки и цены, как заказать (купить) гильзы ГТ-704, ГТ-714, а также наличие на складе (или срок изготовления) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Конструктивные исполнения и карты заказа гильз ГТ-704, ГТ-714
Гильзы ГТ могут иметь дополнительные опции:
— ПП – полный провар;
— ЦД – контроль сварных швов методом цветной дефектоскопии;
— ФПП/Lп/t – фторполимерное покрытие наружной погружаемой части гильзы на длину Lп, мм, толщиной t, мм. Длина Lп указывается от дна гильзы;
— КМЧ/ХХХ/XXX/XXX – комплект монтажных частей : шпильки/гайки/прокладка с указанием материалов, например, КМЧ/14Х17Н2/14Х17Н2/ПОН-Б;
— МТ – табличка из нержавеющей стали на цепочке (проволоке);
— МП – металлическая пробка с цепочкой;
— ПР – расчет на прочность по методике ASME PTC 19.3 TW-2016;
— XX – опции по требованию заказчика.
1. Технические характеристики гильз термометрических фланцевых ГТ-704, ГТ-714
1.1. Основные параметры гильз ГТ-704, ГТ-714
Номинальный диаметр, DN:
— 25…100 — ГОСТ 33259-2015,
— 1’’,1 ½”, 2’’- ANSI (ASME) B16.5
Номинальное давление, PN:
— 10…250 кгс/см2 (0,1…25 МПа) — ГОСТ 33259-2015,
— C150, C300, C400/600, C900/1500 — ANSI (ASME) B16.5
Исполнение уплотнительной поверхности:
— B, C, D, E, F, J- ГОСТ 33259-2015,
— опция VS – исполнение VanStone ANSI (ASME) B16.5
Длина монтажной части:
— 60…4000мм – для гильз фланцевых с трубной сварной монтажной частью,
— 60…630мм — для гильз фланцевых с цельноточёной монтажной частью
Материал защитной гильзы:
— нержавеющая сталь 12Х18Н10Т, 10Х17Н13М2Т и др. после дополнительного согласования.
Для защиты фланцевых гильз ГТ-704, ГТ-714 от воздействия химически агрессивных сред поверхность может быть покрыта фторполимерным покрытием — Proflon®Рroton или Proflon®Defender.
Proflon®Рroton — температура применения до +260°С, толщина покрытия до 50 мкм, для низкоагрессивных сред
Proflon®Defender — температура применения до +150°С, толщина покрытия до 500 мкм, для агрессивных и высокоагрессивных сред.
1.2. Конструктивные исполнения гильз ГТ-704/714
Конструктивные исполнения и карты заказа гильз ГТ-704, ГТ-714
| Серия и исполнение | Конструктивное исполнение термометрической гильзы | Исполнение фланца | ||
| гильза ГТ-704-01 гильза ГТ-714-01 |
Гильзы фланцевые | с трубной сварной монтажной частью | приварной | |
| гильза ГТ-704-02 гильза ГТ-714-02 |
с цельноточёной монтажной частью | приварной | неполный провар – базовое исполнение | |
| полный провар – при заказе указывается дополнительная опция «ПП» | ||||
| гильза ГТ-704-03 1) гильза ГТ-714-03 |
цельноточёные из кованной заготовки | цельноточёный | фланец и монтажная часть изготовлены из одной кованой заготовки | |
| гильза ГТ-704-04 гильза ГТ-714-04 |
со свободным фланцем | свободный фланец | на приварном кольце по ГОСТ 33259-2015 | |
| гильза ГТ-704-04-VS 2) гильза ГТ-714-04-VS |
на кованом кольце по ASME B16.5 – исполнение VanStone — при заказе гильзы указывается дополнительная опция «VS» | |||
1) Начало производства I кв 2024 г.
2) Приём заказов после дополнительного согласования.
Номинальный диаметр DN и номинальное давление PN c учетом серии и исполнения фланцевых гильз ГТ-704, ГТ-714
| Серия и исполнение фланцевых гильз | Номинальный диаметр, DN | Номинальное давление, PN 1) | Исполнение уплотнительной поверхности |
| ГТ-704-01 ГТ-714-01 | 25, 32, 40, 50, 65, 80, 100 | 10, 16, 25, 40, 63, 100, 160, 200, 250 (кгс/см2) | B, C, D, E, F, J – по ГОСТ 33259-2015 |
| ГТ-704-02 ГТ-714-02 | |||
| ГТ-704-03 ГТ-714-03 | 40, 50, 65, 80 | ||
| ГТ-704-04 ГТ-714-04 | |||
| ГТ-704-04-VS ГТ-714-04-VS | 1”, 1½’’, 2’’ ANSI (ASME) B16.5 | С150, С300, С400/600, С900/1500 ANSI (ASME) B16.5 | опция VS – исполнение VanStone |
1) Номинальное давление соответствует номинальному давлению фланца, PN.
Пробное давление выбирается как полуторакратное значение номинального давления фланца, PN.
Длина монтажной части фланцевых гильз ГТ-704, ГТ-714
| Серия и исполнение фланцевых гильз | Длина монтажной части, мм |
| ГТ-704-01 ГТ-714-01 | 60…4000 |
| ГТ-704-02 ГТ-714-02 | 60…630 |
| ГТ-704-03 ГТ-714-03 | 100…630 |
| ГТ-704-04 ГТ-714-04 | |
| ГТ-704-04-VS ГТ-714-04-VS |
2. Возможные ошибки при оформлении заказа на защитные гильзы для термопреобразователей ГТ704, ГТ714
Рекомендуем быть внимательными при оформлении заказа на защитные гильзы для термопреобразователей ГТ704, ГТ714, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название: муфта защитная, рукав, бобышки — прямые БП, скошенные БС, специальные бобышки (предназначены для установки гильз защитных); штуцера передвижные и т.д. и т.д.
— неправильные обозначения модели: ГТ704, ГТ714, ГТ-7ОЧ, ГТ-71Ч, ГТ7ОЧ, ГТ71Ч, ГЗ-704, ГЗ-714, ГТ-74, ГТ74, ТГ-704, ТГ-714 и т.п.,
— ошибки написания, связанные с переводом, транслитерацией или раскладкой клавиатуры, например: thermometric flange sleeves GT-704, GT-714, protective thermometric sleeve, gilm to protect the temperature sensor, protective sleeve for thermal converters, termometricheskie gilzy gt-704 gt-714, UN-704, UN-714 (в En-раскладке) и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на термозащитные гильзы с фланцем ГТ704, ГТ714, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики, способы присоединения и монтажа в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
3. Вспомогательное оборудование для приборов контроля температуры (арматура, кабель и пр.)
Арматура (защитная, монтажная и становочная) для термометров и дотчиков температуры (термопреобразователей)
Защитные гильзы, бобышки, провод и кабель
Бобышки: прямые БП, скошенные БС, специальные бобышки
(бобышки предназначены для установки на месте эксплуатации термопреобразователей и защитных гильз).
Гильзы защитные ГЗ:
ГЗ-015, ГЗ-016, ГТ-015, ГЗ-6,3/25/50
(гильза защитная предназначена для установки термопреобразователей на объектах и обеспечивает их защиту от воздействия давления рабочей среды).
Штуцера передвижные ШП
(штуцера передвижные предназначены для крепления и регулирования глубины погружения термопреобразователей в зоне измеряемых температур).
Нормирующие преобразователи (НП) измерительные
НП — нормирующие усилители (НУ) преобразуют сигналы с первичных датчиков (термопар НСХ-ХА, ХК, термопреобразователей (термометров) сопротивления НСХ -100М, 100П, 50М, 50П, Pt) в унифицированный сигнал постоянного тока или напряжения с диапазонами: 0-5мА, 0-20мА, 4-20мА или 0…1В.
Утепляющие пожаробезопасные влагозащитные чехлы.
Вторичные приборы: измерители, регуляторы, регистраторы температуры.
Провода и кабели к термопарам и термопреобразователям сопротивлений
Кабели термоэлектродные (кабель компенсационный термопарный КТК, КТL, ДКТК(L), СФКЭ).
Провода монтажные (к термопреобразователям сопротивления: МГТФЭ, МГТФЭС, МКЭШ, МКШ).
