Программируемые термометры сопротивления ТР «Evolution» с унифицированным токовым выходным сигналом 4…20мА, HART и Profibus-PA, предназначены для непрерывного измерения температуры в диапазоне -200…+600 ºС жидких, газообразных и сыпучих сред, технологических процессов во всех областях промышленности. Промышленные датчики температуры ТР01, ТР02, ТР03, ТР05, ТР06 – термометры сопротивления (RTD) с кабельной вставкой с номинальной статической характеристикой типа Pt100.
Межповерочный интервал — 4 года.
Исполнения по взрывозащите термометра сопротивления ТР «Evolution» программируемого
Датчики температуры — термометры сопротивления ТР «Evolution» программируемые могут быть как общепромышленного, так и взрывозащищенного исполнения Ех, и могут иметь следующую маркировку по взрывозащите:
— «Искробезопасная цепь» — ОЕхiaIICТ1…T6 X;
— «Взрывонепроницаемая оболочка» — 1ЕхdIICT6 X;
Взрывозащищенность датчиков температуры, имеющих вид взрывозащиты «взрывонепроницаемая оболочка» достигается заключением его электрических цепей во взрывонепроницаемую оболочку, выполненную в соответствии с ГОСТ Р 51330.1. Оболочка выдерживает давление взрыва внутри и исключает его передачу в окружающую взрывоопасную среду. Оболочка датчиков должна выдерживать испытание на взрывоустойчивость внутренним избыточным давлением 1,5 МПа. Взрывонепроницаемость оболочки обеспечивается применением щелевой взрывозащиты.
Исполнения термометра сопротивления ТР «Evolution» в зависимости от типа защитной арматуры
— ТР01 – с трубной защитной арматурой;
— ТР02 – для установки в существующую защитную гильзу;
— ТР03 – с трубной сварной (резьбовой или фланцевой) защитной гильзой;
— ТР05 – без защитной гильзы для контакта с измеряемой средой;
— ТР06 – с цельноточеной (резьбовой или фланцевой) защитной гильзой.
Функциональные возможности и преимущества термометра сопротивления ТР «Evolution» программируемого
— многообразие выходных сигналов (Pt100, 4-20mA, 4-20mA + HART, Profibus-PA);

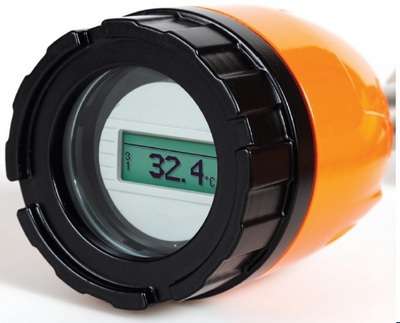

— цифровая индикация для PROFIBUS-протокола (жидкокристаллический экран TID10);
— высокая точность трансмиттеров серии ТМТ — ± 0,08% от разности верхнего и нижнего значений диапазона измерений;
— алюминиевый корпус электронного блока по уровню пылевлагозащиты от IP66 до IP68;
— блочно-модульная конструкция изделий;
— различные типы подсоединения к процессу (резьбы, фланцы, компессионные фитинги);
— различные материалы термогильз;
— различная глубина погружения (в том числе и настраиваемая);
— сменная кабельная вставка (термопарная или RTD);
— повышенная точность чувствительного элемента (Pt100 класса А и 1/3В;
— различные конструкции чувствительного элемента (Pt100 проволочного — типа WW -200…+600 ºС, тонкопленочного – типа TF -50…+400 ºС) одинарного и двойного исполнения;
— возможность конфигурирования (перепрограммирования и калибровки) выходного сигнала, типа чувствительного элемента, диапазона измерений в производственных условиях при помощи специальных технических средств и ПК. Конфигурация измерительного преобразователя может быть определена потребителем при оформлении заказа;
— перепрограммирование и калибровка датчиков может выполняться как на предприятии-изготовителе, так и непосредственно на объекте применения;
Технические характеристики термометра сопротивления ТР «Evolution» программируемого
Измерение температуры в термометрах сопротивления ТР «Evolution» ( ТР01, ТР02, ТР03, ТР05, ТР06) линейно преобразуется в пропорциональное изменение омического сопротивления терморезистора.
Конструктивные особенности термометров сопротивления ТР «Evolution»
| Параметр (характеристика) термометров сопротивления ТР «Evolution» программируемых | Значение параметра (характеристики) |
| Тип датчика температуры — термопреобразователя | ТСП (платиновое термосопротивление); ТСМ (медное термосопротивление) |
| Измеряемая среда | Газ; Жидкость |
| (НСХ) Номинальная статическая характеристика чувствительного элемента | Pt100; 100П; 100М |
| Количество чувствительных элементов | 1, 2 |
| Класс допуска чувствительных элементов | AA; 1/3B; A; B; C |
| Схема соединения проводников с ЧЭ | сх. 2; сх. 3; сх. 4 |
| Диапазон измерения температуры | -50 … 120 ºC; -50 … 200 ºC; -50 … 250 ºC; -50 … 300 ºC; -50 … 450 ºC; 0 … 150 ºC; -100 … 450 ºC; -196 … 660 ºC |
| Измерительный преобразователь (унифицированный выходной сигнал) | 4-20 / 20-4 мА; 4-20 / 20-4 мА + HART; Profibus-PA |
| Степень пылевлагозащиты (IP) | IP66/68; IP65; IP66 |
| Вид взрывозащиты | Без взрывозащиты; Exd (взрывонепроницаемая оболочка); Exia (искробезопасная электрическая цепь) |
| Материал корпуса | Алюминиевый сплав; Нержавеющая сталь; Термостойкий пластик |
| Фиксация крышки корпуса | Винт; Защёлка; Резьбовая |
| Тип присоединения к процессу | Без крепежных элементов; Штуцер; Фланец; Фитинг |
| Диаметр арматуры, мм | 6; 8; 10 |
| Утонение, мм | 0; 6; 8 |
| Материал арматуры/оболочки кабеля | 12Х18Н10Т; 10Х17Н13М2Т; 10Х23Н18; ХН45Ю |
| Длина монтажной части, (L), мм | от 60 до 4000; Другое |
Условия эксплуатации термометра сопротивления ТР «Evolution» программируемого
Датчики соответствуют климатическому исполнению УХЛ3.1 по ГОСТ 15150, но для работы при температуре окружающей среды от минус 50 до +85 °С, с верхним значении относительной влажности 80% при 25°С и более низких температурах без конденсации влаги.
Форма записи обозначения при заказе термометра сопротивления ТР «Evolution» программируемого
При заказе датчика температуры — программируемого термометра сопротивления ТР «Evolution» (ТР-01, ТР-02, ТР-03, ТР-05, ТР-06) с унифицированным выходным сигналом необходимо указать (руководствуясь приведенными выше техническими характеристиками, подробным руководством по эксплуатации (ссылка на скачивание re-tr-evolution ) и потребностями производства)*:
— тип датчика;
— НСХ чувствительного элемента из ряда Pt100; 100П; 100М;
— диапазон измерения температуры из ряда -50 … 120 ºC; -50 … 200 ºC; -50 … 250 ºC; -50 … 300 ºC; -50 … 450 ºC; 0 … 150 ºC; -100 … 450 ºC; -196 … 660 ºC;
— вид измеряемой среды — газ или жидкость;
— вид взрывозащиты — без взрывозащиты; Exd (взрывонепроницаемая оболочка); Exia (искробезопасная электрическая цепь);
— материал корпуса (алюминиевый сплав, нержавеющая сталь, термостойкий пластик);
— фиксация крышки корпуса ( винт; защёлка; резьбовая);
— степень пылевлагозащиты — IP66/68; IP65; IP66;
— тип присоединения к процессу (без крепежных элементов; штуцер; фланец; фитинг);
— диаметр арматуры — 6; 8; 10 мм;
— материал арматуры/оболочки кабеля (12Х18Н10Т; 10Х17Н13М2Т; 10Х23Н18; ХН45Ю);
— длина монтажной части L — варианты: значение из диапазона от 60 до 4000мм; другая длина (указать значение);
— класс допуска чувствительных элементов (AA; 1/3B; A; B; C);
— количество чувствительных элементов — 1 или 2;
— измерительный преобразователь (4-20 / 20-4 мА; 4-20 / 20-4 мА + HART; Profibus-PA);
— схема соединения проводников с ЧЭ — сх. 2; сх. 3; сх. 4.
*- подробную карту заказа можно найти в руководстве по эксплуатации, ссылка на скачивание в первом абзаце раздела под заголовком.
Если у вас есть потребность во вспомогательном оборудовании для монтажа, защиты или установки датчиков температуры, в т.ч. в блоках и барьерах искрозащиты, то ее также следует обозначить в заказе.(см. информацию о вспомогательном оборудовании для термопреобразователей).
Возможные ошибки при оформлении заказа на термометр сопротивления ТР «Evolution»
При заказе термопреобразователей — термометров сопротивления ТР «Evolution» рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: температурный преобразователь, ТС, ТП, температурный контроллер, регулятор, термодатчик, датчик термоэлектродный, термоэлектронный преобразователь, сигнализатор, терморегулятор, термопара, индикатор, прибор контроля, термореле и т.п.
— неправильные обозначения модели и орфографические ошибки: ТР Эволюшн, ТР-01, ТР-02, ТР-03, ТР-04, ТР-05, ТР-06, TP, TP Evolution (все буквы обозначения латиницей) и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: temperature sensor, programmable configurable resistance thermocouple, thermal resistance, resistance thermometer TR «Evolution» programmable, termometr soprotivleniya tr evolution programmiruemyj, NH, NH01, NH02, NH03, NH04, NH05, NH06 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на программируемые датчики температуры — термометры сопротивления ТР «Evolution», не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (конструктивные особенности, диапазон измерения температуры, выходной сигнал, параметры измеряемой среды, длину монтажной части, потребность во взрывозащите и т.п.) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Дополнительное оборудование к термометрам сопротивления ТР «Evolution» и другим термопреобразователям — датчикам температуры:
— Арматура монтажная защитная;
— Провода термоэлектродные и кабель монтажный (цена по прайс-листу).
— Вторичные приборы: измерители-регуляторы температуры (ТРМ, УМКТ и др.), регистраторы/самописцы (цена по прайс-листу).
— Блоки и барьеры искрозащиты. Рекомендуемые барьеры (блоки):барьеры РИФ-А1 и РИФ-А2, блоки БПД-40-1к-Ех, БПД-40-2к-Ех, БП3С-П-Ех.
— Нормирующие преобразователи-усилители (НП/НУ/НПУ встроенные-«таблетки» или выносные на DIN-рейку), преобразующие сигналы НСХ в унифицированный выходной сигнал постоянного тока (0-5мА, 0-20мА, 4-20мА) или напряжения (0…1В)
