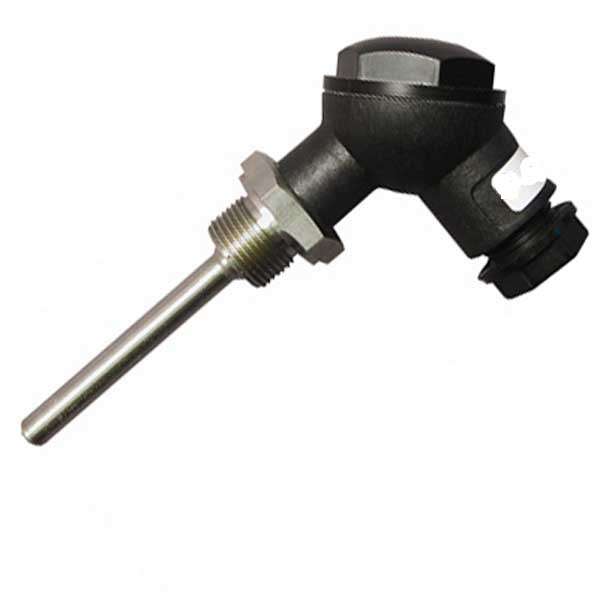

Термопреобразователи (термометры) сопротивления ТСП-1288 (платиновые) и ТСМ-1288 (медные), с коммутационной (клеммной) головкой или без нее, предназначены для измерения температуры жидких и газообразных сред (ТСП/ТСМ-1288 рис. 1), твердых тел (ТСП-1288 рис. 2), воздуха грузовых и изотермических вагонов (ТСП-1288 рис. 3).
Исполнение по взрывозащите термопреобразователей ТСП-1288, ТСМ-1288 — общепромышленное (без взрывозащиты Ех, термометры сопротивления предназначены для эксплуатации во взрывобезопасных помещениях).
Изготавливаются термометры сопротивления ТСП-1288 по ТУ 25-7363.042-90, ТСМ-1288 по ТУ 25-7363.032-89.
Стоимость термопребразователей ТСП-1288, ТСМ-1288 (термометров сопротивления, ТС) зависит от модификации (исполнения, см. соответствующие таблицы ниже по тексту), дополнительных опций, общего объема заказа и других ценообразующих факторов (см. форму заказа ТСП-1288, ТСМ-1288, как выбрать, заказать, купить).
Цена термопреобразователя сопротивления ТСМ-1288, ТСП-1288 высылается по запросу.
Конкретные условия и цены, а также наличие на складе термометров сопротивления ТСП/ТСМ-1288 (или срок изготовления/производства) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Технические характеристики термопреобразователей ТСП-1288, ТСМ-1288 (термометров сопротивления)
| Параметр (характеристика) термометров сопротивления (ТС) | Термопреобразователи сопротивления ТСП-1288 платиновые | Термопреобразователи сопротивления ТСМ-1288 медные |
| Рабочий диапазон измеряемых температур (Тис), °С | рис. 1, 4 d=6 мм от -50 до +250 рис. 1, 4; d=8 мм от -50 до +150 рис. 2 от 0 до +300 рис. 3 от 0 до +60 |
от -50 до +150 |
| Условное обозначение номинальной статической характеристики (НСХ) | 50П, 100П | 50М, 100М |
| Класс допуска (ГОСТ 6651) | А, В | В, С |
| Схематическое изображение соединений (ГОСТ 6651) |
для рис. 2 — сх. 2 для рис. 1, 4 — сх. 3 для рис. 3 — сх. 4 |
для рис. 2 — сх. 2 для рис. 1, 4 — сх. 3 для рис. 3 — сх. 4 |
| Показатель тепловой инерции, с, не более | для рис. 1, 4; d=6 мм — 8 для рис. 1, 4; d=8 мм — 30 для рис. 2 — 40 для рис. 3 — 20 |
для рис. 1; d=6 мм — 20 рис. 1, 4; d=8 мм — 30 |
| Условное давление измеряемой среды Pу, МПа | для d=6 мм — 0,4 для d=8 мм — 4,0 |
для d=6 мм — 0,4 для d=8 мм — 4,0 |
| Материал головки | для рис. 1 — прессматериал АГ-4В | для рис. 1 — прессматериал АГ-4В |
| Материал защитной гильзы | сталь 08Х13 или 12Х18Н10Т | сталь 08Х13 или 12Х18Н10Т |
Конструктивные исполнения (рисунки) термометров сопротивления ТСП-1288 и ТСМ-1288-Рис.№ 1-4
Таблица исполнений (рисунков) и длин рабочей (погружной) части ТСП1288, ТСМ1288
| Исполнение ТСП1288, ТСМ1288 — Рисунок (чертеж) | Длина рабочей (погружной) части ТСП1288, ТСМ1288, L, мм |
| Рис.1 | 80, 100, 120, 143, 160, 163, 183, 200, 223, 250, 263, 320, 383, 500, 563 |
| Рис.3 | 530, 3080, 4580, 1250, 16080, 20080 |
| Рис.4 | 80, 100, 120, 160, 200, 250, 320, 500, 620, 660, 700, 740, 790, 860, 1040 |
Форма записи обозначения при заказе термопреобразователей ТСМ-1288, ТСП-1288
При оформлении заказа на термопреобразователи сопротивления платиновые ТСП-1288 и медные ТСМ-1288 нужно указать следующие данные:
1. Тип термосопротивления (ТСМ или ТСП).
2. Номер рисунка.
4. НСХ термометра сопротивления.
5. Класс допуска.
6. Длину погружной части L, а также другие габариты.
7. Материал защитной арматуры.
Аналоги и возможные замены термопреобразователей сопротивления ТСП1288 и ТСМ1288 см. специальную таблицу «Аналоги и замены» в общей части раздела термопреобразователи, а также см. Навигатор-конфигуратор ТС.
Дополнительное оборудование для ТСМ/ТСП-1288
Термопреобразователи сопротивления ТСМ/ТСП-1288 могут комплектоваться:
гильза защитная 5Ц4.819.015 или 5Ц4.819.016,
штуцер передвижной 5Ц4.473.002.
Если у вас есть потребность во вспомогательном оборудовании для монтажа, защиты или установки датчиков температуры, в т.ч. в защитных гильзах, то ее также следует обозначить в заказе.(см. ниже по тексту информацию о вспомогательном оборудовании для термопреобразователей).
Возможные ошибки при оформлении заказа на термометры сопротивления ТСП1288, ТСМ1288
При заказе медных и платиновых термометров сопротивления ТСМ-1288, ТСП-1288 (термосопротивлений ТСМ1288, ТСП1288) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: ТС электротермометрия Луцк, преобразователь датчик температуры, температурный контроллер, регулятор, термодатчик, термопара, термоэлектрический преобразователь, сигнализатор, терморегулятор, индикатор, прибор контроля, контроллер, термоконтроллер, термореле, термостат и т.п.
— неправильные обозначения модели и орфографические ошибки: ТСМ1288, ТСП1288, ТС-1288, ТС1288, ТПС-1288, ТМС-1288, TCM-1288, TCM1288 (латиницей вместо кириллицы) и т.п.,
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: resistance thermocouple, thermoresistance, resistance thermometers TSM-1288, TSP-1288, termopreobrazovatel soprotivleniya tsp-1288 tsm-1288, NCV-1288, NCG-1288 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на датчик-преобразователь температуры ТСМ1288/ТСП1288, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики: НСХ (50М, 100М, 50П, 100П), диапазон измерения, длину погружной (рабочей) части, наличие или отсутствие штуцера, предельное рабочее давление, погрешность (класс точности/допуска) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование (защитные гильзы ГЗ, бобышки прямые БП и скошенные БС, передвижные штуцера ШП) по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на термопреобразователи сопротивления ТСП-1288, ТСМ-1288:
см. Карта заказа ТСП-1288, ТСМ-1288 термопреобразователи сопротивления (скачать опросный лист).
см. Технические характеристики ТСП-1288, ТСМ-1288 термопреобразователи сопротивления (Тех.описание).
см. Руководство по эксплуатации ТСП-1288, ТСМ-1288 термопреобразователи сопротивления.
см. Методика поверки ТСП-1288, ТСМ-1288 термопреобразователи сопротивления.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) ТС, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт ТС, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
Дополнительная информация о термометрах сопротивления ТСМ/ТСП, разъяснения и понятия:
* — НСХ — номинальная статическая характеристика термометра сопротивления, которая представляет собой стандартную функцию сопротивление-температура R(t), отражающая увеличение сопротивления (Ом) при увеличении температуры (ºК, ºС) . Для промышленных термометров функция установлена стандартами МЭК 60751 и ГОСТ 6651.
Примеры НСХ: медные ТСМ: 50М; 100М; платиновые ТСП: 50П; 100П; Pt100; Pt500; Pt1000 и др.
* — Класс допуска
При характеристике первичных преобразователей/датчиков температуры (термопар и термосопротивлений ТСМ/ТСП) или расхода (счетчики-расходомеры), которые еще не являются измерительными приборами, применяется понятие класс допуска-КД: АА, А, В, С, D, характеризующий максимально допустимую степень отклонения от номинальной статической характеристики – НСХ.
Например, у термопреобразователей сопротивления ТСМ, ТСП класс допуска — это максимально допустимое отклонение от номинальной зависимости сопротивления от температуры (функция R(t), выраженное в градусах Цельсия (классы допуска: АА-сверхточные, А-точные, В-оптимальные, С – точность примерно 10С, зато наиболее дешевые).
