Термопреобразователь сопротивления ТСМ-0503 предназначен для измерения температуры:
— жидкостей,
— газообразных сред,
— твердых тел, не разрушающих защитную арматуру термопреобразователя.
Термометр (термопреобразователь) сопротивления ТСМ-0503 совместно с измерителями-регуляторами температуры, типа РТ2М, заменяют манометрические термометры, например ТКП-160.

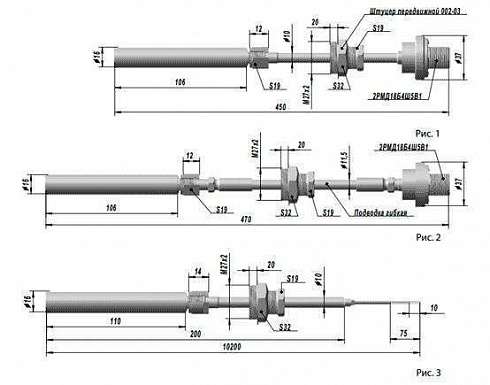

Термопреобразователь ТСМ 0503 имеет три конструктивных исполнения (рисунка, чертежи см. ниже по тексту):
— ТСМ 0503-00 — с жёстким креплением разъёма (рисунок 1), L = (450 ± 5) мм, для жёсткой подводки используется труба из нержавеющей стали 12Х18Н10Т;
— ТСМ 0503-01 — с гибким креплением разъёма (рисунок 2), L = (570 ± 5) мм;
— ТСМ 0503-02 — с передвижным штуцером (рисунок 3).
Пример записи условного обозначения при заказе термометра сопротивления:
«Термопреобразователь сопротивления медный ТСМ 0503-01»,
где «-01» — конструктивное исполнение (рисунок) термопреобразователя.
Стоимость (цена) термопреобразователя сопротивления ТСМ-0503 зависит конструктивного исполнения (рисунка), от цен на доп. оборудование, общего объема заказа, формы оплаты и других ценообразующих факторов.
Цена термопреобразователя сопротивления ТСМ-0503 высылается по запросу.*
* — Конкретные условия поставки и цены, как заказать (купить) термометр сопротивления ТСМ-0503, а также наличие на складе термопреобразователей (или срок изготовления/производства) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.
Возможно изготовление датчиков температуры по образцам, чертежам и эскизам заказчиков, налажено импортозамещение датчиков температуры иностранного производства (производство аналогов импортных термометров сопротивления ТС, термопар ТП, а также других приборов).
Дополнительное оборудование к термопреобразователям сопротивления (ТСП, ТСМ) и другим преобразователям — датчикам температуры:
— Арматура монтажная защитная:
гильза защитная ГЗ, бобышка прямая БП, штуцер передвижной ШП (цена по прайс-листу).
— Провода и кабель монтажный (цена по прайс-листу).
— Вторичные приборы: измерители-регуляторы температуры (ТРМ, УМКТ и др.), регистраторы/самописцы (цена по прайс-листу).
— Нормирующие преобразователи-усилители (НП/НУ/НПУ встроенные-«таблетки» или выносные на DIN-рейку), преобразующие сигналы НСХ в унифицированный выходной сигнал постоянного тока (0-5мА, 0-20мА, 4-20мА) или напряжения (0…1В)
Подробнее см. Навигатор-конфигуратор ТС
Технические характеристики термопреобразователя сопротивления ТСМ-0503
| Параметр (характеристика) термопреобразователя сопротивления ТСМ-0503 | Значение параметра (характеристики) |
| Диапазон измеряемых температур, °C | от 0 до +180 |
| Номинальная статическая характеристика (НСХ) | 100М |
| Класс допуска | B; C |
| Схема соединений | 4 |
| Время термической реакции (инерционность), с | 60 |
| Степень пылеводозащиты | IP54 |
| Материал защитной арматуры (изоляции термоэлектродов) | ЛС 59-1 |
| Номинальное значение α, °Cˉ¹; (W100) | 0,00428 |
| Диапазон условных давлений, Ру, МПа | 0,4 |
| Виброустойчивость | группа исп. N3 |
| Климатическое исполнение | У2, Т2 |
| Масса, кг, не более | 0,58 |
| Средняя наработка до отказа, ч, не менее | 70000 |
Конструктивные исполнения (рисунки) термометра сопротивления ТСМ-0503
| Конструктивное исполнение термометра сопротивления | Диапазон измеряемых температур, °C | Класс допуска | Рисунок | I, мм |
| ТСМ-0503-00 | от +5 до +125 | B | 1 | 106 |
| ТСМ-0503-01 | 2 | |||
| ТСМ-0503-02 | от 0 до +180 | C | 3 | 110 |
Возможные ошибки при оформлении заказа на термометры сопротивления ТСМ0503
При заказе термометров сопротивления ТСМ0503 рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: ТС электротермометрия Луцк, преобразователь датчик температуры с удлинительным проводом, температурный контроллер, регулятор, термодатчик для дизелей, термопара, термоэлектрический преобразователь, сигнализатор, терморегулятор, индикатор, прибор контроля, контроллер, термоконтроллер, термореле, термостат, индикатор, сенсор, детектор, регистратор, самописец и т.п.
— неправильные обозначения модели: ТСМ0503, ТСМ-503, ТСМ503, ТСМ-О5ОЗ, ТСМ-05-03, ТСМ05-03, ТСМ-05ОЗ, ТСМ-О503, ТМС-0503, ТС-053; TCM-0503, TCM0503 (латиницей вместо кириллицы) и т.п.,
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: resistance thermocouple, thermoresistance, resistance thermometer TSM-0503, tsm-0503 termopreobrazovateli soprotivleniya, NCV-0503 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на датчик-преобразователь температуры ТСМ0503, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование (защитные гильзы ГЗ, бобышки прямые БП и скошенные БС, передвижные штуцера ШП) по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на термопреобразователь сопротивления ТСМ-0503:
см. Карта заказа ТСМ-0503 термопреобразователь сопротивления (скачать опросный лист).
см. Технические характеристики ТСМ-0503 термопреобразователь сопротивления (Техническое описание).
см. Руководство по эксплуатации ТСМ-0503 термопреобразователь сопротивления.
см. Методика поверки ТСМ-0503 термопреобразователь сопротивления.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) ТС, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт ТС, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
