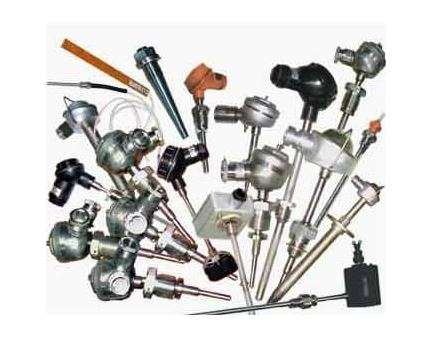

Термометры сопротивления ТСП-1199 и ТСМ-1199 (термосопротивление) — температурные датчики, гарантирующие высокую точность измерения в ограниченном диапазоне температур.
Принцип работы термосопротивления (термопреобразователя температуры ТС) основывается на изменении сопротивления встроенного чувствительного элемента в зависимости от изменения температуры измеряемой среды.
Степень защиты от пыли влаги по ГОСТ 14254-96 – IP54.
Гарантийный срок эксплуатации – 18 мес.
Межповерочный интервал – 24 мес. Поставляются с первичной поверкой.
Важные особенности, которые необходимо учитывать при заказе термометров ТСП-1199 и ТСМ-1199
| Тип термометра сопротивления | платиновый (ТСП-1199) или медный (ТСМ-1199) |
| Исполнение (вид) термометра сопротивления | кабельное или с клеммной головкой (определяется способом монтажа и технологическими задачами) |
| Точность измерения и погрешность | определяются классом допуска датчика температуры — АА, А, В, C и схемы соединения — 2, 3, 4-х проводной |
| Номинальное сопротивление (НСХ) ТС (50П, 100П, Pt100, Pt500, Pt1000 для ТСП и 50М, 100М для ТСМ и др.) | задается типом вторичного прибора, к которому подключается термопреобразователь (23 градуировка ТСП соответствует НСХ 53М) |
| Длина/диаметр монтажной части | выбираются исходя из способа и места монтажа термометра сопротивления |
| Диапазон рабочих температур | выбирается исходя из технологических целей |
| Все термометры сопротивления поставляются с поверкой | |
Варианты клеммных головок для ТСП-1199 и ТСМ-1199
| Г-01 | Г-02 | Г-03 | Г-04 | Г-05 |
| Стеклонаполненный полиамид | Стеклонаполненный полиамид | Алюминиевый сплав с керамической вставкой | Алюминиевый сплав с керамической вставкой |
Параметры датчиков ТСП-1199 и ТСМ-1199 011, 11, 12, 13, 013, 14, 014, 16, 21, 021, 22, 23
| НСХ | Класс АА | Класс А | Класс B | Класс С |
| Диапазон измерений, °С | ||||
| Pt100; Pt500; Pt1000; 100П | -50…+200; -50…+250 | -50…+200; -50…+250; -50…+350 | -50…+200; -50…+350; -50…+450; -50…+500; -50…+600 | -50…+200; -50…+350; -50…+450; -50…+500; -50…+600 |
| 50П* | — | -50…+200; -50…+350; -50…+450 | -50…+200; -50…+350; -50…+450; -50…+500; -50…+600 | -50…+200; -50…+350; -50…+450; -50…+500; -50…+600 |
| 46П | — | — | ||
| 50М; 100М; 53М | — | — | -50…+180 | -50…+180 |
1. ТСП и ТСМ 1199/011 и 11
Общепромышленное исполнение термометра с клеммной головкой и подвижным/неподвижным штуцером. Общепромышленное исполнение термосопротивления диаметром 10 мм с клеммной головкой, подвижным/неподвижным штуцером.
| Количество чувствительных элементов (ЧЭ): 1, 2; Рн=10 МПа (номинальное давление) | Диаметр монтажной части D, мм | Длина монтажной части L, мм | Время термической реакции ТСП (ТСМ), с, не более |
| Клеммная головка: Г-02 (базовое исполнение), Г-03, Г-04, Г-05 | 10 | 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150 | 25 (25) |
Классы допуска А и АА – для термометров с L≥120 мм
2. ТСП и ТСМ 1199/12
Термометр сопротивления ТСП и ТСМ 1199/12 с клеммной головкой без штуцера, диаметр рабочей части 10 мм. Для монтажа ТСП и ТСМ 1199/12 используют штуцер передвижной или гильзу с бобышкой.
| Количество чувствительных элементов (ЧЭ): 1, 2; Рн=0,4 МПа (номинальное давление) | Диаметр монтажной части D, мм | Длина монтажной части L, мм | Время термической реакции ТСП (ТСМ), с, не более |
| Клеммная головка: Г-02 (базовое исполнение), Г-03, Г-04, Г-05 | 10 | 80; 100; 120; 160; 200; 250;320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150 | 25 (25) |
Классы допуска А и АА – для термометров с L≥120 мм
3. ТСП и ТСМ 1199/13 и 013
Общепромышленное исполнение ТСП и ТСМ 1199/13 и 1199/013 с клеммной головкой, уменьшением диаметра рабочей части до 8 мм и подвижным/неподвижным штуцером.
| Количество чувствительных элементов (ЧЭ): 1, 2; Рн=6,3 МПа (номинальное давление) | Диаметр монтажной части D, мм | Длина монтажной части L, мм | Время термической реакции ТСП (ТСМ), с, не более |
| Клеммная головка: Г-02 (базовое исполнение), Г-03, Г-04, Г-05 | 10(8) | 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000 | 18 (18) |
Классы допуска А и АА – для термометров с L≥120 мм
4. ТСП и ТСМ 1199/14 и 014
Термометр сопротивления ТСП и ТСМ 1199/14 и 014 — общепромышленное исполнение термометра сопротивления с клеммной головкой, подвижным и неподвижным штуцером. Диаметр рабочей части 8 мм.
| Количество чувствительных элементов (ЧЭ): 1, 2; Рн=10 МПа (номинальное давление) | Диаметр монтажной части D, мм | Длина монтажной части L, мм | Время термической реакции ТСП (ТСМ), с, не более |
| Клеммная головка: Г-02 (базовое исполнение), Г-03, Г-04, Г-05 | 8 | 40; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600 | 18(18) |
Классы допуска А и АА – для термометров с L≥120 мм
5. ТСП и ТСМ 1199/16
Термометр сопротивления ТСП и ТСМ 1199/16 с клеммной головкой и фланцевым креплением малой инерционности, которая достигается уменьшением рабочей части до 6 мм.
| Количество чувствительных элементов (ЧЭ): 1; Рн=6,3 МПа (номинальное давление) | Диаметр монтажной части D, мм | Длина монтажной части L, мм | Время термической реакции ТСП (ТСМ),с, не более |
| Клеммная головка: Г-02 (базовое исполнение), Г-03, Г-04, Г-05 | 10(6) | 50; 60; 80; 100; 120; 160; 200; 250; 320 | 12(16) |
Классы допуска А и АА – для термометров с L≥120 мм
6. ТСП и ТСМ 1199/21 и 1199/021
Общепромышленное исполнение термометров сопротивления ТСП и ТСМ 1199/021 и 1199/21 с клеммной головкой, подвижным/неподвижным штуцером.
| Количество чувствительных элементов (ЧЭ): 1, 2; Рн=6,3 МПа (номинальное давление) | Диаметр монтажной части D, мм | Длина монтажной части L, мм | Время термической реакции ТСП (ТСМ), с, не более |
| Клеммная головка: Г-01(базовое исполнение), Г-02, Г-03, Г-04, Г-05 | 4 | 40; 60; 80; 100; 120; 160; 200; 250; 320 | 8(12) |
| 5 | 40; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500 | 10(14) | |
| 6 | 40; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630 | 12(16) |
Диапазон измерений -50…+600 °С — только для исполнений Ø6. Классы допуска А и АА – для термометров с L≥120 мм.
7. ТСП и ТСМ 1199/22
Термометр сопротивления ТСП и ТСМ 1199/22 — исполнение с клеммной головкой без штуцера. Для его монтажа используют штуцер передвижной или гильзу с бобышкой.
| Количество чувствительных элементов (ЧЭ): 1, 2; Рн=0,4 МПа (номинальное давление) | Диаметр монтажной части D, мм | Длина монтажной части L, мм | Время термической реакции ТСП (ТСМ), с |
| Клеммная головка: Г-01(базовое исполнение), Г-02, Г-03, Г-04, Г-05 | 4 | 80; 100; 120; 160; 200; 250; 320 | 8(12) |
| 5 | 80; 100; 120; 160; 200; 250; 320; 400; 500 | 10(14) | |
| 6 | 80; 100; 120; 160; 200; 250; 320; 400; 500; 630 | 12(16) | |
| 8 | 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000 | 18(18) |
Диапазон измерений -50…+600 °С только для Ø6 и Ø8. Классы допуска А и АА – для термометров с L≥120 мм.
8. ТСП и ТСМ 1199/23
Термометр сопротивления ТСП и ТСМ 1199/23 — общепромышленное исполнение со штуцером, примыкающим к клеммной головке.
| Количество чувствительных элементов (ЧЭ): 1, 2Рн=0,4 МПа (номинальное давление) | Диаметр монтажной части D, мм | Длина монтажной части L, мм | Время термической реакции ТСП (ТСМ),с, не более |
| Клеммная головка: Г-01(базовое исполнение), Г-02, Г-03, Г-04, Г-05 | 4 | 40; 60; 80; 100; 120; 160; 200; 250; 320 | 8(12) |
| 5 | 40; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500 | 10(14) | |
| 6 | 40; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630 | 12(16) | |
| 8 | 18(18) |
Диапазон измерений -50…+600 °С только для Ø6 и Ø8. Классы допуска А и АА – для термометров с L≥120 мм.
9. ТС 1199/24
Термометр сопротивления ТС1199/24 — датчик температуры с клеммной головкой, предназначенной для агрессивных сред (измерение температуры кислот, щелочей, растворителей и др., для гальваники). В исполнении ТС-1199/24 часть термопреобразователя, которая погружается в среду, выполнена из нержавеющей стали, поверх которой одевается термоусадочная трубка. Материал изготовления термоусадочной трубки — «сшитый» политетрафторэтилен (фторопласт-4, тефлон, PTFE). Данная трубка PTFE выдерживает экстремальный диапазон рабочих температур: от -65°С до +260°С.
Материал термометра сопротивления химически устойчив к серной и азотной кислоте, сильным щелочам, углеводородным и кетоновым растворителям.
Трубка PTFE не боится воздействия горюче-смазочных материалов — керосина, бензина, дизельного топлива, смазочных масел и используется, когда необходима температурная и химическая устойчивость.
| Количество чувствительных элементов (ЧЭ): 1; Рн=0,4 МПа (номинальное давление) | Диаметр монтажной части D, мм | Длина монтажной части L, мм | Время термической реакции ТСП (ТСМ),с, не более |
| Клеммная головка: Г-01, Г-02(базовое исполнение) | 6,5 | 160; 200; 250; 320; 400; 500; 630; 800; 1000 | 18(18) |
Технические характеристики ТС 1199-24
| НСХ | Класс АА | Класс А | Класс B | Класс С |
| Диапазон измерений, °С | ||||
| Pt100; Pt500; Pt1000; 100П | -50…+150 | -50…+150 | -50…+150 | -50…+150 |
| 50П | -50…+150 | -50…+150 | -50…+150 | |
| 50М; 100М; 53М | -50…+150 | -50…+150 | ||
10. ТСП и ТСМ 1199/38 и 038
ТСП и ТСМ 1199/38 и 038 — термометр сопротивления с разъемом и подвижным/неподвижным штуцером.
| Количество чувствительных элементов (ЧЭ): 1 | Диаметр монтажной части D, мм | Длина монтажной части L, мм | Время термической реакции ТСП (ТСМ),с, не более |
| Рн=2,5 МПа (номинальное давление) | 4 | 40; 60; 80; 100; 120; 160; 200 | 8(12) |
| 5 | 40; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500 | 10(14) | |
| 6 | 40; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500 | 12(16) | |
| 8 | 40; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500 | 18(18) |
Для Ø4 возможно изготовление термометров с НСХ, отмеченными знаком «*». Для Ø6 и Ø8 возможно изготовление термометров с двумя ЧЭ при двухпроводной схеме соединения проводов.
Технические характеристики ТСП и ТСМ 1199/38 и 038
| НСХ | Класс АА | Класс А | Класс B | Класс С |
| Диапазон измерений, °С | ||||
| Pt100*; Pt500*; Pt1000*; 100П* | -50…+200 | -50…+200 | -50…+200 | -50…+200 |
| 50П* | — | -50…+200 | -50…+200 | -50…+200 |
| 46П | — | — | ||
| 50М; 100М*; 53М | — | — | -50…+180 | -50…+180 |
11. ТСП и ТСМ 1199/39 и 039
Термопреобразователь сопротивления 1199/039 и 39 — кабельное исполнение с подвижным или неподвижным штуцером.
| Количество чувствительных элементов (ЧЭ): 1 | Диаметр монтажной части D, мм | Длина монтажной части L, мм | Время термической реакции ТСП (ТСМ),с, не более |
| Рн=2,5 МПа (номинальное давление) | 3 | 40; 60; 80; 100; 120; 160; 200 | 6(10) |
| 4 | 40; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500 | 8(12) | |
| 5 | 10(14) | ||
| 6 | 12(16) | ||
| 8 | 18(18) |
Для Ø3 возможно изготовление термометров только с НСХ: Pt100, 50П, 100П. Для Ø4 возможно изготовление термометров только с НСХ, отмеченными знаком «*».
Технические характеристики ТСП и ТСМ 1199/39 и 039, 41
| НСХ | Класс АА | Класс А | Класс B | Класс С |
| Диапазон измерений, °С | ||||
| Pt100*; Pt500*; Pt1000*; 100П* | -50…+200; -50…+250 | -50…+200; -50…+250; -50…+350 | -50…+200; -50…+250; -50…+350 | -50…+200; -50…+250; -50…+350 |
| 50П* | — | -50…+200; -50…+250; -50…+350 | -50…+200; -50…+250; -50…+350 | -50…+200; -50…+250; -50…+350 |
| 46П | — | — | ||
| 50М; 100М*; 53М | — | -50…+180 | -50…+180 | |
12. ТСП и ТСМ 1199/41
Термосопротивление ТСП и ТСМ 1199/41 — кабельное исполнение без штуцера.
| Количество чувствительных элементов (ЧЭ): 1 | Диаметр монтажной части D, мм | Длина монтажной части L, мм | Время термической реакции ТСП (ТСМ),с, не более |
| 4 | 20**; 40; 60; 80; 100; 120; 160; 200; 250 | 8(12) | |
| 5 | 10(14) | ||
| 6 | 12(16) | ||
| 8 | 18(18) |
Изготовление термометров с НСХ, отмеченными знаком «*», зависит от L.** Минимально возможная длина для градуировок 50М и 53М =25 мм.
13. ТСП и ТСМ-1199/44
Кабельное исполнение ТСП и ТСМ-1199 для измерения температуры малогабаритных подшипников и поверхности твердых тел.
| Количество чувствительных элементов (ЧЭ): 1 | Диаметр монтажной части D, мм | Длина монтажной части ТСП (ТСМ) L, мм | Время термической реакции ТСП (ТСМ),с, не более |
| 5 | 20(25) | 10(14) |
Технические характеристики ТСП и ТСМ-1199/44, 45
| НСХ | Класс АА | Класс А | Класс B | Класс С |
| Диапазон измерений, °С | ||||
| Pt100; Pt500; Pt1000; 100П | -50…+200 | -50…+200 | -50…+200 | -50…+200 |
| 50П | — | -50…+200 | -50…+200 | -50…+200 |
| 50М*; 100М; 53М* | — | — | -50…+150 | -50…+150 |
Изготовление термометров с НСХ, отмеченными знаком «*», зависит от L.
14. ТСП и ТСМ-1199/45
ТСП и ТСМ-1199/45 — кабельное исполнение термометра сопротивления со штуцером и диаметром рабочей части 8 мм, которое применяется для измерения температуры малогабаритных подшипников и поверхности твердых тел.
| Количество чувствительных элементов (ЧЭ): 1 | Диаметр монтажной части D, мм | Длина монтажной части L, мм | Время термической реакции ТСП (ТСМ),с, не более |
| 8 | 30 | 18 (18) |
15. ТСП и ТСМ-1199/46
ТСП и ТСМ-1199/46 — кабельное исполнение термосопротивления со штуцером и байонетной втулкой. Применяется для измерения температуры малогабаритных подшипников и поверхности твердых тел. Благодаря специальной форме наконечника (6 вариантов исполнения) ТСП и ТСМ-1199/46 может использоваться для измерения температуры поверхностей различной формы.
| Количество чувствительных элементов (ЧЭ): 1 | Диаметр монтажной части D, мм | Длина монтажной части L, мм | Время термической реакции ТСП (ТСМ),с, не более |
| Длина пружины: 160 мм | 4 | 20; 30; 40; 60; 80; 100 | 8(12) |
| 5 | 10(14) | ||
| 6 | 12(16) | ||
| 8 | 18(18) |
Технические характеристики ТСП и ТСМ-1199/46
| НСХ | Класс АА | Класс А | Класс B | Класс С |
| Диапазон измерений, °С | ||||
| Pt100; Pt500; Pt1000; 100П | -50…+200; -50…+250 | -50…+200; -50…+250; -50…+350 | -50…+200; -50…+250; -50…+350 | -50…+200; -50…+250; -50…+350 |
| 50П | — | -50…+200; -50…+250; -50…+350 | -50…+200; -50…+250; -50…+350 | -50…+200; -50…+250; -50…+350 |
| 46П* | — | — | ||
| 50М*; 100М; 53М* | — | — | -50…+150 | -50…+150 |
Для Ø4 и Ø5 возможно изготовление термометров только с НСХ Pt100, Pt500, Pt1000, 50П, 100П. Изготовление термометров с НСХ, отмеченными знаком «*», зависит от L (для градуировок 50М и 53М — от 25 мм).
16. ТСП и ТСМ-1199/48 и 48У
Термопреобразователь сопротивления ТСП и ТСМ-1199/48 и 48У — кабельное исполнение с неподвижным штуцером и накидной гайкой. Производится в прямом и угловом исполнение.
| Количество чувствительных элементов (ЧЭ): 1 | Диаметр монтажной части D, мм | Длина монтажной части L, мм | Время термической реакции ТСП (ТСМ), с, не более |
| 4 | 116/100 | 8(12) |
Технические характеристики ТСП и ТСМ-1199/48 и 48У
| НСХ | Класс АА | Класс А | Класс B | Класс С |
| Диапазон измерений, °С | ||||
| Pt100; Pt500; Pt1000; 100П | -50…+200; -50…
