Серия высокотемпературных термопар ТП101-К, ТП201-К, ТП203-К отличается тем, что защитный чехол выполнен из высококачественной газоплотной керамики марки С799, способной выдерживать высокие рабочие температуры. Модельный ряд термопар серии ТРИД-К представлен в трех вариантах конструктивных исполнений с варьирующимися габаритными размерами. Опционально термопары могут быть укомплектованы термопарными разъемами (штекерами). Диапазон рабочих температур определяется пересечением диапазонов рабочих температур ЧЭ и защитного чехла.
Модификации высокотемпературных термопар

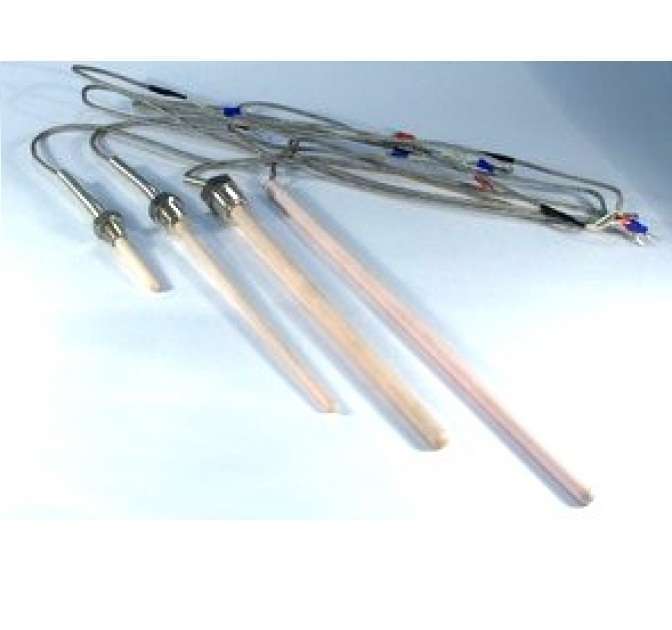

ТП101-К — Высокотемпературная термопара с кабельным выводом
ТП201-К — Высокотемпературная термопара с коммутационной головкой
ТП203-К — Высокотемпературная термопара со штуцером
Технические характеристики преобразователей высокотемпературных ТП101-К, ТП201-К, ТП203-К
| Наименование параметра | Значение |
| Показатель тепловой инерции | 90 с |
| Максимальная скорость нагрева | 80°C/мин |
| Степень защиты по ГОСТ 14254 | IP54 |
| Количество рабочих спаев в изделии | 1 шт. |
| Сопротивление изоляции | не менее 100 Мом |
| Исполнение рабочего спая термопары | Изолированный |
| Условное давление | 0,1 МПа |
| Базовая длина кабельного вывода (для ТП100) | 0,5-1 м |
| Допустимая температура на узлах датчика (ком. головка, место спая выводящего кабеля) | -40…+200°C |
| Термопарный разъем (опционально) | Вилка (50х26х13 мм) |
| Термопарный разъем (опционально) | Розетка (35х26х13 мм) |
| Тип чувствительного элемента | Корунд С799 |
| ТХА (К), хромель-алюмель | -40…+1200°C |
| Предельная температура при кратковременном применении | +1300°C |
| Диапазон измерений ЧЭ | допустимые отклонения |
| от -40…+333°C | ±2,5 °C |
| от +333…+1100°C | ±0,0075 °C |
Возможные ошибки при оформлении заказа на высокотемпературные термопары ТП
Ввиду относительной сложности обозначения, рекомендуем быть внимательными при оформлении заказа на термопреобразователи, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе, например, нам доводилось сталкиваться с такими ошибками в заявках:
1. Неправильное название вида измерительного прибора: «термопара» — устаревшее не ГОСТ-овское название, термопреобразователь электрический, электротермопреобразователь, электротермометрия (название завода в г. Луцк, Украина); термометр сопротивления, терморезистор (это другой вид датчиков температуры — ТС) и прочие ошибки в обозначении прибора.
2. Неправильные обозначения модели:
Вариации обозначения: ТПК-101, ТП101К, тпк-101к, ТПК101К.
3. Транслитерация или раскладка клавиатуры: ngr-101, NG101R, NGR101R, tpr101 (в En-раскладке) и т.д.
Аналоги и возможные замены высокотемпературных термопар ТП 101-, 201-, 203К см. специальную таблицу «Аналоги и замены» в общей части раздела термопреобразователи, а также см. Навигатор-конфигуратор ТП.
ВНИМАНИЕ! Будьте осторожны — на рынке имеются дешевые некачественные копии высокотемпературных термопар ТП 101-, 201-, 203К: аналоги, подделки и неликвиды, лишенные должного сервиса, гарантии, с меньшими или истекающими сроками поверки, без дополнительных опций; поэтому реализуемые покупателям из наличия по более низкой цене.
Дополнительная информация, разъяснения и общие понятия:
*-НСХ — номинальная статическая характеристика термометра сопротивления, которая представляет собой стандартную функцию напряжение(Термо-ЭДС, mV) — температура(t): mV(t), отражающая увеличение генерируемого Термо-ЭДС(Т.ЭДС) при увеличении температуры (ºК, ºС), например: ТХК(L), ТХА(K), ТПП(S,R), ТПР(B), ТЖК(J), ТНН(N), ТВР(A-1,2,3), ТМК(T) и т.д.
НСХ/тип Термопреобразователей — ТП (обозначение, материалы термопара, диапазон измерения температуры):
ТХК — ХК тип L — хромель-копелевые (хромель-копель) -200…+600°С (мах 800°С).
ТХА — ХА тип K — хромель-алюмелевые (хромель-алюмель) -200…+1100°С (мах 1300°С).
ТЖК — ЖК тип J — железо-константановые (железо-медьникелевые, железо-константан) -40…+800°С(мах -200…+1200°С).
ТПП — ПП тип S, R — платинородий-платиновые (платина-платина ТПП10-S,ТПП13-R) 0…+1300°С (мах 1700°С).
ТПР — ПР тип B — платинородий-платинородиевые (платина-родий B) +600…+1600°С (мах +200…1800°С).
ТВР — ВР тип А — вольфрамрениевые (вольфрам-рений А1(мах 0…+2500°С), А2(мах 0…+1800°С), А3(мах 0…+1600°С).
ТНН — НН тип N — нихросил-нисиловые (никельхромникель-никелькремний) -200…+1100°С (мах 1300°С).
ТМК — МК тип T — медь-константановые/медьникелевые (мель-копель), диапазон -200…+400°С.
ТСС — СС тип I сильх-силиновые (сильх-силин).
ТХКн — ХКн тип E хромель-константановые.
ТМК — МК тип М медь-копелевые.
* — Класс допуска первичного преобразователя — ПП
При характеристике первичных преобразователей/датчиков температуры (термопар) ТП (преобразователей температуры ТП101-К, ТП201-К, ТП203-К и др.) и термометров сопротивлений ТС (ТСМ, ТСП)) или расхода (счетчики-расходомеры), которые еще не являющимися измерительными приборами, применяется понятие класс допуска-КД: АА, А, В, С, D, характеризующий максимально допустимую степень отклонения от номинальной статической характеристики – НСХ.
Например, у термоэлектрических преобразователей (термопар) класс допуска — это максимально допустимое отклонение от номинальной зависимости Термо-ЭДС от температуры — функция mV(t), выраженное в градусах Цельсия (классы допуска 1, 2, 3).
Дополнительное оборудование к высокотемпературным термопарам ТП 101-, 201-, 203К :
— Арматура монтажная защитная (для термопар ТП со штуцером):
гильза защитная ГЗ, бобышка прямая БП, штуцер передвижной ШП (цена по прайс-листу).
— Провода и кабель монтажный (цена по прайс-листу).
— Вторичные приборы: измерители-регуляторы температуры (ТРМ, УМКТ и др.), регистраторы/самописцы (цена по прайс-листу).
— Нормирующие преобразователи-усилители (НП/НУ/НПУ встроенные-«таблетки» или выносные на DIN-рейку), преобразующие сигналы НСХ в унифицированный выходной сигнал постоянного тока (0-5мА, 0-20мА, 4-20мА) или напряжения (0…1В)
Подробнее см. Навигатор-конфигуратор
