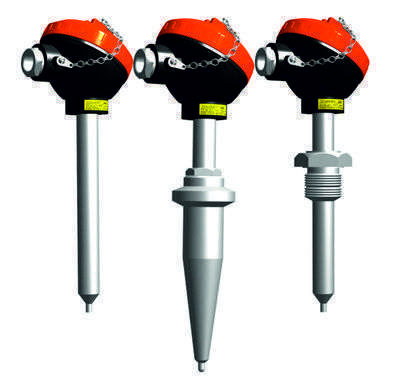

Высокотемпературные термопары ТХА-1292, ТХА1292-01/-02/-03/-04, ТХА-1592, ТХА1592-01/-02 с диаметром 20 и 35, утонением до 5,3,7 и 8 мм, с кабельной вставкой предназначены для применения в газотурбинных и паротурбинных установках на объектах теплоэнергетики для измерения контактным способом циклически меняющихся и постоянных температур. Диапазон измерения температуры 0…+900°С.
Термопреобразователи ТХА-1292, ТХА-1592, предназначены, в зависимости от исполнения (см. ниже по тексту таблицу характеристик и отличий исполнений), для измерения температуры в следующих средах:
| Исполнения термопреобразователей | Измеряемая среда |
| ТХА-1292, ТХА-1292-01, ТХА-1292-02, ТХА-1292-03, ТХА-1592, ТХА-1592-01, ТХА-1592-02 |
Продукты сгорания жидкого или газообразного топлива в пульсирующем потоке, движущемся со скоростью до 170 м/с с давлением до 3,0 МПа, скорость изменения температуры измеряемой среды до 150 °С/мин. |
| ТХА-1292-03, -04 | Перегретый пар в котлах ТЭЦ, в пульсирующем потоке со скоростью до 60 м/с при давлении до 25,5 МПа. |
Термопары ТХА-1292, ТХА1292-01/-02/-03/-04, ТХА-1592, ТХА1592-01/-02 могут иметь как общепромышленное, так и взрывозащищенное искробезопасное исполнение Exia (маркировка взрывозащиты 0 Ехia IIC Т6 Х). У термопар во взрывозащищенном исполнении в условном обозначении добавляется индекс «Ех».
Стоимость термопары ТХА-1292, ТХА-1592 зависит от исполнения (-00 (не указывается),-01,-02,-03,-04, см. характеристики и отличия исполнений ниже по тексту), конструктивного исполнения (рисунка, см. ниже по тексту), , класса допуска ЧЭ, общего объема заказа и других ценообразующих факторов (см. также форму заказа ТХА-1292, ТХА-1592).
Цена термопары ТХА-1292, ТХА-1592 высылается по запросу.
Конкретные условия и цены, как заказать (купить) термопару ТХА-1292, ТХА1292-01/-02/-03/-04, ТХА-1592, ТХА1592-01/-02, а также наличие на складе (или срок изготовления/производства) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Гарантийный срок эксплуатации — 18 месяцев со дня ввода датчиков температуры в эксплуатацию.
Межповерочный интервал (МПИ) — 2 года.
Модификации (исполнения) термопар ТХА-1292, ТХА1292-01/-02/-03/-04, ТХА-1592, ТХА1592-01/-02
Модификации (исполнения) термопреобразователей — термопар ТХА-1292, ТХА1292-01/-02/-03/-04, ТХА-1592, ТХА1592-01/-02 отличаются друг от друга элементами конструкции, креплением на объекте и исполнениями в зависимости от вида и материала защитной арматуры:
| Исполнение термопары | Характеристики и отличительные особенности исполнений |
| ТХА/ТНН-1292 | Защитная арматура — без штуцера, материал — сталь 15Х25Т, Ø20 мм с утонением до 5,3 мм, материал головки — алюминиевый сплав. Рабочий спай изолирован. Условное давление измеряемой среды Ру=0,4 МПа. Один чувствительный элемент. |
| ТХА/ТНН-1592 | Защитная арматура — без штуцера, материал — сталь 15Х25ТЮ, Ø20 мм с утонением до 5,3 мм, материал головки — алюминиевый сплав. Рабочий спай изолирован. Условное давление измеряемой среды Ру=0,4 МПа. Два чувствительных элемента. |
| ТХА/ТНН-1292-01 | Защитная арматура — с неподвижным штуцером М33х2, расстояние от штуцера до корпуса L1=160 мм. Материал — сталь 15Х25Т, Ø20 мм с утонением до 5,3 мм, материал головки — алюминиевый сплав. В качестве чувствительного элемента применен импортный термопарный кабель 1-го класса. Рабочий спай изолирован. Условное давление измеряемой среды Ру = 6,3 МПа. Один чувствительный элемент. |
| ТХА/ТНН-1592-01 | То же что ТХА/ТНН-1292-01, но два чувствительных элемента. |
| ТХА/ТНН-1292-02 | Защитная арматура — с неподвижным штуцером М33х2, расстояние от штуцера до корпуса L1=320 мм. Материал — сталь 15Х25Т Ø20 мм с утонением до 5,3 мм, материал головки — алюминиевый сплав. В качестве чувствительного элемента применен импортный термопарный кабель 1-го класса. Рабочий спай изолирован. Условное давление измеряемой среды Ру = 6,3 МПа. Один чувствительный элемент. |
| ТХА/ТНН-1592-02 | То же что ТХА/ТНН-1292-02, но два чувствительных элемента. |
| ТХА-1292-03 | Защитная арматура — без штуцера, с конусообразным наконечником Ø35 мм, материал — сталь 12Х1МФ с утонением до 7 мм, материал головки — алюминиевый сплав. В качестве чувствительного элемента применен импортный термопарный кабель 1-го класса. Рабочий спай изолирован. Условное давление измеряемой среды Ру = 25,5 МПа. Один чувствительный элемент. |
| ТХА-1292-04 | Защитная арматура — без штуцера, с конусообразным наконечником Ø35 мм, материал — сталь 12Х1МФ, без головки, труба Ø20 мм — сталь 12Х18Н10Т. Крепление к контролируемому агрегату — сваркой до 55 мм. Сменная термометрическая вставка — импортный термопарный кабель 1 класса длиной 20 или 30 метров. Рабочий спай изолирован. Условное давление измеряемой среды Ру=25,5 МПа. |
Диапазоны измерения температуры
| ТХА-1292, -01, -02, ТХА-1592, -01, -02 | 0…+900°С |
| ТХА-1292-03, -04 | 0…+600°С |
Технические характеристики термопар ТХА-1292, ТХА1292-01/-02/-03/-04, ТХА-1592, ТХА1592-01/-02
Измерение температуры термопарой ТХА-1292, ТХА1292-01/-02/-03/-04, ТХА-1592, ТХА1592-01/-02 основано на явлении возникновения в цепи термопары (термопреобразователя, термоэлектрического преобразователя) термоэлектродвижущей (ТЭДС, термо-ЭДС) силы при разности температур между его рабочими и свободными концами. Величина термоэлектродвижущей силы зависит от этой разности температур и фиксируется потенциометром.
| Параметр (характеристика) термопары ТХА-1292, ТХА-1592 | Значение параметра (характеристики) |
| Тип датчика | ТХА |
| (НСХ) Номинальная статическая характеристика чувствительного элемента | K (ТХА — хромель-алюмель) |
| Количество чувствительных элементов | 1; 2 |
| Спай чувствительного элемента | Изолированный; Неизолированный |
| Класс допуска чувствительного элемента | 1; 2 |
| Температурный диапазон | 0 … +600 ºC; 0 … +900 ºC |
| Исполнение | 00; 01; 02; 03; 04 |
| Измеряемая среда | Продукты сгорания топлива; Перегретый пар |
| Вид взрывозащиты | Без взрывозащиты; Exia |
| Материал корпуса (коммутационной головки) | Алюминиевый сплав; Без корпуса |
| Фиксация крышки корпуса | Резьбовая; Без корпуса |
| Степень пылевлагозащиты (IP) | IP66; IP55 |
| Конструктивное исполнение | Ру=0,4 МПа; Ру=6,3 МПа; Ру=25,5 МПа |
| Тип присоединения к процессу | Без крепежных элементов; Штуцер М33х2; Коническая гильза |
| Диаметр защитной арматуры, мм | 20; 35 |
| Утонение, мм | 5. 3; 7; 8 |
| Материал погружаемой части | нержавеющая сталь 12Х18Н10Т |
| Длина монтажной части, (L), мм | 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800 |
| Расстояние от соединительной головки до штуцера (длина «шейки»), мм | 160; 320; Нет |
| Длина кабельных выводов (l), мм | 20000; 30000; Нет |
| Материал арматуры/оболочки кабеля | 15Х25Т; 12Х1МФ |
Конструктивные исполнения (рисунки) термопреобразователей ТХА-1292, ТХА-1592, габаритные размеры
Для просмотра изображения нажать на картинку для возврата на страницу нажать на ← (назад).
Габаритные размеры термопар ТХА-1292-К, ТХА-1592-К
Габаритные размеры термопар ТХА-1292-01К,-02К, ТХА-1592-01К,-02К
Габаритные размеры термопар ТХА-1292-03К
Форма записи условного обозначения при заказе термопары ТХА-1292, ТХА1292-01/-02/-03/-04, ТХА-1592, ТХА1592-01/-02
Для того, чтобы заказать (купить) термопару ТХА-1292, ТХА1292-01/-02/-03/-04, ТХА-1592, ТХА1592-01/-02, нужно оформить заявку на покупку через электронную почту предприятия, указанную в разделе сайта «Контакты», или же просто позвонив по телефону +7 (495) 799-60-93.
К заявке на подбор датчика температуры рекомендуется приложить заполненный опросный лист:
Опросный лист для выбора датчика температуры
При заказе датчика температуры — термопары ТХА-1292, ТХА1292-01/-02/-03/-04, ТХА-1592, ТХА1592-01/-02 необходимо сообщить следующие данные (руководствуясь приведенными выше техническими характеристиками, чертежом и потребностями производства):
— количество чувствительных элементов;
— температурный диапазон;
— исполнение;
— измеряемая среда;
— вид взрывозащиты;
— материал корпуса;
— фиксация крышки корпуса;
— степень пылевлагозащиты (IP);
— конструктивное исполнение;
— тип присоединения к процессу;
— диаметр арматуры, мм;
— утонение, мм;
— длина монтажной части, (L), мм;
— расстояние от соединительной головки до штуцера (длина «шейки»), мм;
— длина кабельных выводов (l), мм;
— класс допуска чувствительного элемента;
— спай чувствительного элемента;
— материал арматуры/оболочки кабеля.
Если у вас есть потребность во вспомогательном оборудовании для монтажа, защиты или установки датчиков температуры — термоэлектрических преобразователей, то ее также следует обозначить в заказе.(см. ниже по тексту информацию о вспомогательном оборудовании для термоэлектрических преобразователей ТП).
Возможные ошибки при оформлении заказа на датчики температуры ТХА1292, ТХА1592 (преобразователи термоэлектрические)
При заказе датчиков температуры ТХА1292, ТХА1592 (преобразователей термоэлектрических) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: преобразователь термоэлектрический хромель-алюмелевый, датчик температуры, термопреобразователь, температурный преобразователь, ТП, температурный контроллер, регулятор, термодатчик, термометр, датчик термоэлектродный, термоэлектронный преобразователь, сигнализатор, терморегулятор, термостат, индикатор, прибор контроля, термореле, сенсор, термоконтроллер и т.п.
— неправильные обозначения модели и орфографические ошибки: ТХА1292, ТХА1592, Т-ХА-, ТПК-ХА, ТП-ХА; TXA-1292, TXA1292, TXA-1592, TXA1592 (латиницей вместо кириллицы) и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: thermocouple THA-1292, THA-1292 thermoelectric transducer, temperature sensor, termopary tha-1292-1292-01-02-03-04-tha-1592-1592-01-02, N{f-1292, N{F-1592 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на термопреобразователи ТХА1292, ТХА15 (датчики тем92пературы), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (длину монтажной части, тип датчика, НСХ, класс допуска, диапазон измерения температуры и т.д.) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе в Москве).
Техническая документация на термопары ТХА-1292, ТХА1292-01/-02/-03/-04, ТХА-1592, ТХА1592-01/-02:
см. Карта заказа ТХА-1292, ТХА1292-01/-02/-03/-04, ТХА-1592, ТХА1592-01/-02 термопары (скачать опросный лист).
см. Технические характеристики ТХА-1292, ТХА1292-01/-02/-03/-04, ТХА-1592, ТХА1592-01/-02 термопары (Тех.описание).
см. Руководство по эксплуатации ТХА-1292, ТХА1292-01/-02/-03/-04, ТХА-1592, ТХА1592-01/-02 термопары.
см. Методика поверки ТХА-1292, ТХА1292-01/-02/-03/-04, ТХА-1592, ТХА1592-01/-02 термопары.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) датчиков температуры (ДТ), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт ДТ, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
Дополнительное оборудование к термопарам:
— Арматура монтажная защитная;
— Провода термоэлектродные и кабель монтажный (цена по прайс-листу).
— Вторичные приборы: измерители-регуляторы температуры (ТРМ, УМКТ и др.), регистраторы/самописцы (цена по прайс-листу).
— Нормирующие преобразователи-усилители (НП/НУ/НПУ встроенные-«таблетки» или выносные на DIN-рейку), преобразующие сигналы НСХ в унифицированный выходной сигнал постоянного тока (0-5мА, 0-20мА, 4-20мА) или напряжения (0…1В)
Подробнее см. Навигатор-конфигуратор датчиков температуры — термопреобразователей.
