Бескорпусные платинородий-платиновые и платинородий-платинородиевые термоэлектрические преобразователи ТПП-5-182-002, ТПР-5-182-003, ТПР-5-182-004 предназначены для измерения температуры в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалами термопары.
Средняя наработка до отказа при:
— номинальных температурах — 6000 ч.
— верхнем пределе температур — 1000 ч. (ТПП), 1500 ч. (ТПР).
Стоимость термоэлектрического преобразователя ТПП-5-182-002, ТПР-5-182-003, ТПР-5-182-004 зависит от НСХ, конструктивного исполнения (рисунка , подробнее см. ниже), диаметра проволоки, общего объема заказа и прочих ценообразующих факторов
Цена термопар ТПП-5-182-002, ТПР-5-182-003, ТПР-5-182-004 (датчиков температуры) высылается по запросу.*
*- Конкретные условия поставки и цены, как заказать (купить) термоэлектрический преобразователь ТПП-5-182-002, ТПР-5-182-003, ТПР-5-182-004, а также наличие на складе (или срок изготовления) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Примеры записи условного обозначения при заказе преобразователей (термопар) ТПП/ТПР-5-182:
«Преобразователь термоэлектрический ТПП-5-182-002-03»
«Преобразователь термоэлектрический ТПР-5-182-003-03»
— для ТПР 5 182 003-50 с диаметром проволоки 0,50 мм и длиной преобразователя 1020 мм:
«Преобразователь термоэлектрический ТПР-5-182-003-50-1020-0,50»
— для ТПР 5 182 003-51 с диаметром проволоки 0,30 мм и длиной преобразователя 800 мм:
«Преобразователь термоэлектрический ТПР-5-182-003-51-800-0,30»
Дополнительное оборудование к термопреобразователям ТПП/ТПР-5-182 и другим преобразователям — датчикам температуры:
— Арматура монтажная защитная:
гильза защитная ГЗ, бобышка прямая БП, штуцер передвижной ШП (цена по прайс-листу).
— Провода и кабель монтажный (цена по прайс-листу).
— Вторичные приборы: измерители-регуляторы температуры (ТРМ, УМКТ и др.), регистраторы/самописцы (цена по прайс-листу).
— Нормирующие преобразователи-усилители (НП/НУ/НПУ встроенные-«таблетки» или выносные на DIN-рейку), преобразующие сигналы НСХ в унифицированный выходной сигнал постоянного тока (0-5мА, 0-20мА, 4-20мА) или напряжения (0…1В)
Технические характеристики бескорпусных термоэлектрических преобразователей ТПП-5-182-002, ТПР-5-182-003, ТПР-5-182-004
| Параметр (характеристика) термоэлектрического преобразователя | ТПП-5-182-002 | ТПР-5-182-003,-004 |
| Диапазон измеряемых температур, °C | 0…+1300 | +600…+1600 |
| Номинальная статическая характеристика (НСХ) | ПП(S) | ПР(В) |
| Класс допуска | 2 | 2, 3 |
| Показатель тепловой инерции, с | 5 | |
| Степень защищенности от пыли и воды | IP00 | |
| Материал изоляции | керамика | |
| Изоляция рабочего спая | не изолирован | |
| Диапазон условных давлений, МПа | — | |
| Материал термоэлектродов | (+)Пр-10 (-)ПлТ |
(+)Пр-30 (-)Пр-6 |
| Устойчивость к вибрации | группа исп.L3 | |
| Вид климатического исполнения | У3, Т3 | |
Конструктивные исполнения (рисунки) термоэлектрических преобразователей ТПП-5-182-002, ТПР-5-182-003, ТПР-5-182-004

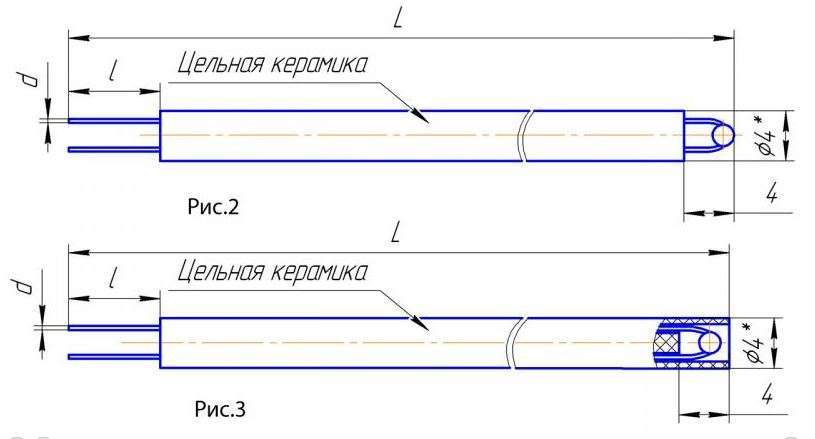

Рисунок 2
| Конструктивное исполнение | Размеры, мм | Класс допуска | ||
| l | L | d | ||
| ТПП 5 182 002-50 | 24 | Определяет- ся при заказе | 0,30 или 0,50 |
2 |
| ТПР 5 182 003-50 | 3 | |||
| ТПР 5 182 004-50 | 2 | |||
| В исполнениях -50 и -51 длина керамики не более 1 000 мм. | ||||
Рисунок 3
| Конструктивное исполнение | Размеры, мм | Класс допуска | ||
| l | L | d | ||
| ТПП 5 182 002-51 | 19 | Определяет- ся при заказе | 0.30 или 0,50 | 2 |
| ТПР 5 182 003-51 | 3 | |||
| ТПР 5 182 004-51 | 2 | |||
| В исполнениях -50 и -51 длина керамики не более 1 000 мм. | ||||
Рисунок 1а
| Конструктивное исполнение | Размеры, мм | Масса, г | ||
| Класс допуска — 2 | l | L | d | |
| ТПП 5 182 002 | ||||
| -00 | 20 | 40 | 0,5 | 1,0 |
| -01 | 50 | 2.0 | ||
| -02 | 60 | 2,5 | ||
| -03 | 80 | 3,0 | ||
| -04 | 100 | 4,0 | ||
| -05 | 120 | 6,6 | ||
| -06 | 160 | 7,0 | ||
| -07 | 200 | 8,0 | ||
| -08 | 250 | 11,0 | ||
| -09 | 320 | 13,0 | ||
| -10 | 400 | 18,0 | ||
| -11 | 500 | 24,0 | ||
| -12 | 630 | 30,0 | ||
| -13 | 800 | 38,0 | ||
| -14 | 1000 | 45,0 | ||
| -15 | 50 | 1250 | 58,0 | |
| -16 | 1600 | 74,0 | ||
| -17 | 2000 | 93,0 | ||
| -18 | 2500 | 119,0 | ||
| -19 | 3150 | 149,0 | ||
| -20 | 4000 | 170,0 | ||
| -21 | 4500 | 187,0 | ||
| -22 | 5000 | 210,0 | ||
| -23 | 5600 | 215,0 | ||
| -24 | 50 | 6300 | 0,5 | 240,0 |
| -25 | 7100 | 270,0 | ||
| -26 | 8000 | 305,0 | ||
| -27 | 9000 | 337,0 | ||
| -28 | 10000 | 365,0 | ||
| -29 | 20 | 40 | 0,3 | 1,0 |
| -30 | 50 | 1,0 | ||
| -31 | 60 | 2,0 | ||
| -32 | 80 | 2,0 | ||
| -33 | 100 | 3,0 | ||
| -34 | 120 | 4,0 | ||
| -35 | 160 | 5,0 | ||
| -36 | 200 | 6,0 | ||
| -37 | 250 | 8,0 | ||
| -38 | 320 | 10,0 | ||
| -39 | 400 | 18,0 | ||
| -40 | 500 | 20,0 | ||
| -41 | 630 | 28,0 | ||
| -42 | 800 | 39,0 | ||
| -43 | 1000 | 50,0 | ||
| -44 | 50 | 1250 | 54,5 | |
| -45 | 1600 | 58,0 | ||
| -46 | 2000 | 60,0 | ||
| -47 | 2500 | 75,0 | ||
| -48 | 3150 | 90,0 | ||
Рисунок 1б
| Конструктивное исполнение | Размеры, мм | |||
| Класс допуска — 3 | Класс допуска — 2 | l | L | d |
| ТПР 5 182 003 | ТПР 5 182 004 | |||
| -00 | -00 | 20 | 40 | 0,5 |
| -01 | -01 | 50 | ||
| -02 | -02 | 60 | ||
| -03 | -03 | 80 | ||
| -04 | -04 | 100 | ||
| -05 | -05 | 120 | ||
| -06 | -06 | 160 | ||
| -07 | -07 | 200 | ||
| -08 | -08 | 250 | ||
| -09 | -09 | 320 | ||
| -10 | -10 | 400 | ||
| -11 | -11 | 500 | ||
| -12 | -12 | 630 | ||
| -13 | -13 | 800 | ||
| -14 | -14 | 1000 | ||
| -15 | -15 | 50 | 1250 | 0,5 |
| -16 | -16 | 1600 | ||
| -17 | -17 | 2000 | ||
| -18 | -18 | 2500 | ||
| -19 | -19 | 3150 | ||
| -20 | -20 | 4000 | ||
| -21 | -21 | 4500 | ||
| -22 | -22 | 5000 | ||
| -23 | -23 | 5600 | ||
| -24 | -24 | 6300 | ||
| -25 | -25 | 7100 | ||
| -26 | -26 | 8000 | ||
| -27 | -27 | 9000 | ||
| -28 | -28 | 10000 | ||
| -29 | -29 | 20 | 40 | 0,3 |
| -30 | -30 | 50 | ||
| -31 | -31 | 60 | ||
| -32 | -32 | 80 | ||
| -33 | -33 | 100 | ||
| -34 | -34 | 120 | ||
| -35 | -35 | 160 | ||
| -36 | -36 | 200 | ||
| -37 | -37 | 250 | ||
| -38 | -38 | 320 | ||
| -39 | -39 | 400 | ||
| -40 | -40 | 500 | ||
| -41 | -41 | 630 | ||
| -42 | -42 | 800 | ||
| -43 | -43 | 1000 | ||
| -44 | -44 | 50 | 1250 | |
| -45 | -45 | 1600 | ||
| -46 | -46 | 2000 | ||
| -47 | -47 | 2500 | ||
| -48 | -48 | 3150 | ||
Возможные ошибки при оформлении заказа на датчики температуры — термопреобразователи ТПП5-182-002, ТПР5-182-003/-004 (термопары)
При заказе датчиков температуры — термопреобразователей ТПП5-182-002, ТПР5-182-003/-004 (термопар), рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: платиновая термопара, платино-родиевая термо-пара, электротермометрия, термопреобразователь, термосопротивление, терморезистор, температурный контроллер, регулятор, термодатчик, датчик преобразователь температуры, сигнализатор, терморегулятор, индикатор, детектор, сенсор, регистратор, регулятор, прибор контроля, термореле, термометр, термосигнализатор, термоизмеритель и т.п.
— неправильные обозначения модели: ТПП5-182, ТПР5-182, ТП-5-182, ТП5-182, Т-ПП(S), Т-ПР(В), ТП-П, ТП-Р и т.п.
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: thermocouples, temperature sensors (converters) TPP-5-182-002 TPR-5-182-003/-004, preobrazovateli termoehlektricheskie tpp-5-182-002 tpr-5-182-003 tpr-5-182-004 beskorpusnye, NGG-5-182, NGH-5-182 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на датчики — преобразователи температуры ТПП/ТПР-5-182-002…-004, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (НСХ чувствительного элемента, длину монтажной части, класс точности, диапазон измерения температуры и т.п.) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на преобразователи термоэлектрические ТПП-5-182-002, ТПР-5-182-003, ТПР-5-182-004:
см. Карта заказа ТПП-5-182-002, ТПР-5-182-003, ТПР-5-182-004 преобразователи термоэлектрические бескорпусные (скачать опросный лист).
см. Технические характеристики ТПП-5-182-002, ТПР-5-182-003, ТПР-5-182-004 преобразователи термоэлектрические бескорпусные (Тех.описание).
см. Руководство по эксплуатации ТПП-5-182-002, ТПР-5-182-003, ТПР-5-182-004 термопары бескорпусные.
см. Методика поверки ТПП-5-182-002, ТПР-5-182-003, ТПР-5-182-004 термопреобразователи
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) датчиков температуры — термопар (ТП), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт ТП, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
