Выпускаются термопреобразователи ТРИД ТП нескольких типов: термопары ТХА (хромель-алюмель), термопары ТХК (хромель-копель), термопары ТЖК (железо-константан).
В каждой серии температурных датчиков ТРИД ТП представлен обширный выбор конструктивных исполнений и габаритных размеров. Наличие собственной производственной базы позволяет нам разрабатывать и изготавливать датчики с любыми габаритными размерами. У нас вы можете купить термопары, произведенные по вашим чертежам.
Термопары ТРИД ТП представляют собой термочувствительный элемент, состоящий из двух последовательно соединенных (спаянных) между собой разнородных проводников или полупроводников. Данный вид термопреобразователей наиболее распространен в промышленности, благодаря простой конструкции, надежности и возможности измерения температур в агрессивных средах.

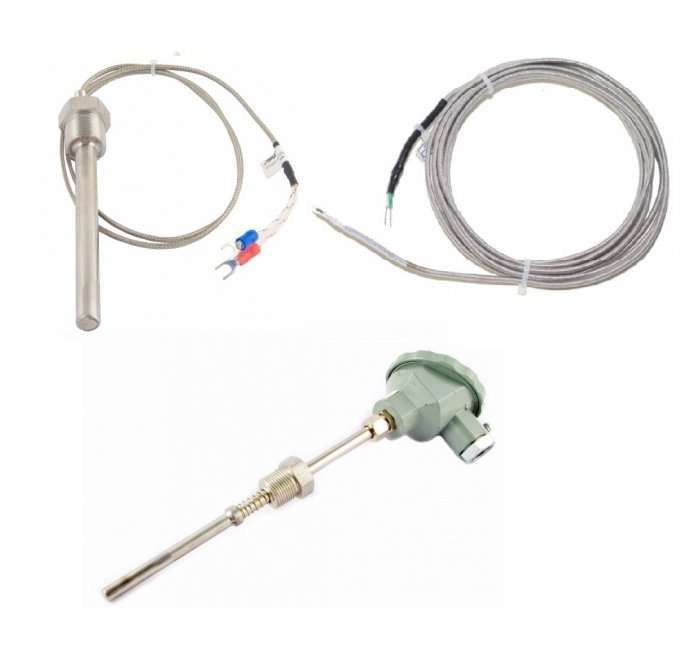

Термопреобразователи с кабельным выводом: ТП 101, ТП 102, ТП 103, ТП 105
Термопреобразователи с коммутационной головкой: ТП 201, ТП 203, ТП 205
Термопреобразователи без чехла: ТП 301, ТП 302
Преимущества преобразователей температуры ТРИД ТП
— высокое качество изделий, изготовленных на современном оборудовании;
— возможность изготовления датчиков под заказ, с нестандартными параметрами и размерами;
— широкий диапазон измеряемых температур;
— большой выбор конструктивных исполнений и габаритных размеров;
— надежная конструкция – керамические бусы в металлическом корпусе;
— доступная цена на термопары.
Области применения термопары ТП
— обеспечение непрерывного контроля температуры в помещениях, зданиях, промышленных цехах. Например, контроль комнатной температуры, температуры в системе вентиляции, контроль и поддержание температуры на складах и в хранилищах;
— обеспечение непрерывного контроля температуры среды (воды, пара, масла и т.д.) для стабильного поддержания заданных технологических условий, что необходимо для эффективности и безопасности процессов. Например, термопара для котла;
— поддержание необходимой температуры в гидравлических системах;
— обеспечение контроля/поддержания температуры в оборудовании, где она является важным технологическим фактором (сушильные печи, холодильные камеры, теплообменники и т.д.).
Термопары с кабельным выводом ТП 101, ТП 102, ТП 103, ТП 105
Серия термопар с удлинительным проводом является наиболее востребованной благодаря простоте конструктивного исполнения и широкому диапазону применения. Также характеризуется разнообразием конструкций и вариантов изготовления. В данной серии термопарных преобразователей ТРИД с кабельным выводом представлены четыре модели различного конструктивного исполнения.
Технические характеристики преобразователей температуры ТП101, ТП102, ТП103, ТП105
| Наименование параметра | Значение |
| Условное давление* | 6,3 МПа |
| Исполнение рабочего спая термопары | изолированный неизолированный |
| Сопротивление изоляции (при температуре 10-30 °С, при испытательном напряжении 100В) | не менее 100 МОм |
| Количество рабочих спаев в изделии | 1 шт. |
| Степень защиты по ГОСТ 14254 | IP54 |
| Длина кабельного вывода (для ТП100)** | от 0,5 до 1 м |
Бескорпусные термопары ТП 301, ТП 302
Серия термопар без защитного чехла. Конструктивная особенность этого модельного ряда обеспечивает низкую стоимость термопар и обуславливает их использование в условиях, где допустимо отсутствие защитного чехла на рабочей части изделия.
ТП301 Термопара в керамических бусах
— изоляционные керамические бусы по длине рабочей части термопары
— неразборная конструкция
ТП302 Воздушная термопара
— отсутствие изоляционных керамических бус по длине рабочей части термопары
— неразборная конструкция
Технические характеристики термопреобразователей без чехла ТП 301, ТП 302
Термопреобразователи с коммутационной головкой ТП 201, ТП 203, ТП 205
Серия термопар с коммутационной головкой. Отличительная особенность всех моделей данной серии в наличии алюминиевой коммутационной головки, которая дает более высокий уровень персонализации монтажа термопары для пользователя. У моделей с диаметром рабочей части менее 20 мм крепление коммутационной головки выполнено через переходной штуцер, что обеспечивает устойчивую и надежную конструкцию изделия.
Технические характеристики преобразователей температуры ТП201, ТП203, ТП205
| Наименование параметра | Значение |
| Условное давление* | 6,3 МПа |
| Исполнение рабочего спая термопары | изолированный неизолированный |
| Сопротивление изоляции (при температуре 10-30 °С, при испытательном напряжении 100В) | не менее 100 МОм |
| Количество рабочих спаев в изделии | 1 шт. |
| Степень защиты по ГОСТ 14254 | IP54 |
| Длина кабельного вывода (для ТП100)** | от 0,5 до 1 м |
Модификации термопар
Помимо обозначения, в заказе необходимо указать количество приборов, реквизиты организации-покупателя, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»(базовый вариант).
Возможные ошибки при оформлении заказа на преобразователи температуры (термопары) ТРИД ТП
Ввиду относительной сложности обозначения, рекомендуем быть внимательными при оформлении заказа на термопреобразователи, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе, например, нам доводилось сталкиваться с такими ошибками в заявках:
1. Неправильное название вида измерительного прибора: «термопара» — устаревшее не ГОСТ-овское название, термопреобразователь электрический, электротермопреобразователь, электротермометрия (название завода в г. Луцк, Украина); термометр сопротивления, терморезистор (это другой вид датчиков температуры — ТС) и прочие ошибки в обозначении прибора.
2. Неправильные обозначения модели:
Вариации обозначения: тп, ТП1, тп-201, ТП-311.
3. Транслитерация или раскладка клавиатуры: ng, NG. tp, TP (в En-раскладке) и т.д.
Аналоги и возможные замены преобразователей термоэлектрических (термопар) см. специальную таблицу «Аналоги и замены» в общей части раздела термопреобразователи, а также см. Навигатор-конфигуратор ТП.
ВНИМАНИЕ! Будьте осторожны — на рынке имеются дешевые некачественные копии преобразователей температуры (термопар) ТРИД ТП-: аналоги, подделки и неликвиды, лишенные должного сервиса, гарантии, с меньшими или истекающими сроками поверки, без дополнительных опций; поэтому аферисты пытаются реализовать их покупателям из наличия по более низкой цене.
Дополнительная информация, разъяснения и общие понятия:
* — НСХ — номинальная статическая характеристика термометра сопротивления, которая представляет собой стандартную функцию напряжение(Термо-ЭДС, mV) — температура(t): mV(t), отражающая увеличение генерируемого Термо-ЭДС(Т.ЭДС) при увеличении температуры (ºК, ºС), например: ТХК(L), ТХА(K), ТПП(S,R), ТПР(B), ТЖК(J), ТНН(N), ТВР(A-1,2,3), ТМК(T) и т.д.
НСХ/тип Термопреобразователей — ТП (обозначение, материалы термопара, диапазон измерения температуры):
ТХК — ХК тип L — хромель-копелевые (хромель-копель) -200…+600°С (мах 800°С).
ТХА — ХА тип K — хромель-алюмелевые (хромель-алюмель) -200…+1100°С (мах 1300°С).
ТЖК — ЖК тип J — железо-константановые (железо-медьникелевые, железо-константан) -40…+800°С(мах -200…+1200°С).
ТПП — ПП тип S, R — платинородий-платиновые (платина-платина ТПП10-S,ТПП13-R) 0…+1300°С (мах 1700°С).
ТПР — ПР тип B — платинородий-платинородиевые (платина-родий B) +600…+1600°С (мах +200…1800°С).
ТВР — ВР тип А — вольфрамрениевые (вольфрам-рений А1(мах 0…+2500°С), А2(мах 0…+1800°С), А3(мах 0…+1600°С).
ТНН — НН тип N — нихросил-нисиловые (никельхромникель-никелькремний) -200…+1100°С (мах 1300°С).
ТМК — МК тип T — медь-константановые/медьникелевые (мель-копель), диапазон -200…+400°С.
ТСС — СС тип I сильх-силиновые (сильх-силин).
ТХКн — ХКн тип E хромель-константановые.
ТМК — МК тип М медь-копелевые.
* — Класс допуска первичного преобразователя — ПП
При характеристике первичных преобразователей/датчиков температуры (термопар) преобразователей температуры ТРИД ТПи др.) и термометров сопротивлений ТС (ТСМ, ТСП)) или расхода (счетчики-расходомеры), которые еще не являющимися измерительными приборами, применяется понятие класс допуска-КД: АА, А, В, С, D, характеризующий максимально допустимую степень отклонения от номинальной статической характеристики – НСХ.
Например, у термоэлектрических преобразователей (термопар) класс допуска — это максимально допустимое отклонение от номинальной зависимости Термо-ЭДС от температуры — функция mV(t), выраженное в градусах Цельсия (классы допуска 1, 2, 3).
Copyright © ТЕПЛОПРИБОР.рф 2015-2023 все права и текст защищены,
авт.- МЕА, ДИА, ред.-ФМВ; соавтор НВГ, КЦ-М10/П20.
ГК Теплоприбор — производство и поставка приборов КИПиА: преобразователи температуры (термопары) ТРИД ТП: датчики температуры: термопреобразователи ТС и термоэлектрические преобразователи ТП (термопары). Техописание/характеристики, прайс-лист (оптовая цена), как заказать и купить недорого ТП по цене производителя в наличии или под заказ со склада в Москве, доставка/отгрузка ТК (Деловые Линии и другими) по всей территории РФ.
Дополнительное оборудование к преобразователям температуры (термопарам) ТРИД ТП-:
— Арматура монтажная защитная (для преобразователей температуры (термопар) ТРИД ТП-со штуцером):
гильза защитная ГЗ, бобышка прямая БП, штуцер передвижной ШП (цена по прайс-листу).
— Провода и кабель монтажный (цена по прайс-листу).
— Вторичные приборы: измерители-регуляторы температуры (ТРМ, УМКТ и др.), регистраторы/самописцы (цена по прайс-листу).
— Нормирующие преобразователи-усилители (НП/НУ/НПУ встроенные-«таблетки» или выносные на DIN-рейку), преобразующие сигналы НСХ в унифицированный выходной сигнал постоянного тока (0-5мА, 0-20мА, 4-20мА) или напряжения (0…1В)
Подробнее см. Навигатор-конфигуратор
