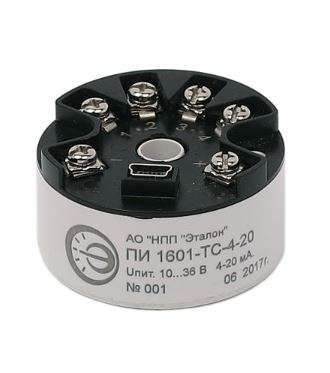

Преобразователь измерительный ПИ-1601-ТС-4-20 с унифицированным токовый выходным сигналом 4…20 мА предназначен для измерения и преобразования сигналов термопреобразователей сопротивления (ТС) с номинальной статической характеристикой (НСХ) по ГОСТ 6651-2009 в унифицированный токовый выходной сигнал 4…20 мА.
Преобразователь ПИ-1601-ТС-4-20 устанавливается в головку датчика температуры, обеспечивает измерение сигналов ТС и выдает унифицированный токовый выходной сигнал 4…20 мА.
Измерительный преобразователь ПИ-1601-ТС-4-20 является одноканальным однофункциональным микропроцессорным устройством с линейной зависимостью выходного сигнала от измеренной температуры.
Стоимость измерительного преобразователя ПИ-1601-ТС-4-20 зависит от исполнения, общего объема заказа и прочих ценообразующих факторов.
Цена преобразователя ПИ-1601-ТС-4-20 высылается по запросу.*
*- Конкретные условия поставки и цены, как заказать (купить) преобразователь ПИ-1601-ТС-4-20, а также наличие на складе (или срок изготовления) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Пример записи при заказе:
«Преобразователь измерительный ПИ 1601-ТС-4-20»
Технические характеристики преобразователя измерительного ПИ-1601-ТС-4-20
| Параметр (характеристика) измерительного преобразователя ПИ-1601-ТС-4-20 | Значение параметра (характеристики) |
| Номинальное напряжение электропитания, В | 24±1,2 |
| Диапазон допустимых питающих напряжений, В | от 11 до 30 |
| Уровень выходного унифицированного сигнала постоянного тока, мА | 4-20 |
| Максимальный диапазон выходного тока, мА | от 3,8 до 20,5 |
| Уровень аварийного токового сигнала в зависимости от конфигурации, мА | 3,2; 3,6; 21; 22 |
| Время установления рабочего режима, мин, не более | 15 |
| Время установление выходного сигнала, с, не более | 1 |
| Время демпфирования входного сигнал (время усреднения измерений), с | от 1 до 30 |
| Потребляемая мощность, Вт, не более | 0,67 |
| Степень защиты, обеспечиваемая оболочкой | IР40 |
| Масса, кг, не более | 0,05 |
| Средняя наработка на отказ при номинальном напряжении питания, ч, не менее | 50000 |
| Средний срок службы, лет, не менее | 12 |
| Межповерочный интервал (МПИ), лет | 4 |
| Интерфейс подключения к ПК | USB |
| Гальваническая развязка входных цепей от выходных | отсутствует |
| Схема подключения ТС к преобразователю | 2-х, 3-х или 4-х проводная |
| Сопротивление каждого провода подключения ТС к преобразователю, Ом, не более | 2,5 |
| Сопротивления нагрузки, Ом, не более | 500 при напряжении питания 24 В |
| НСХ | Сопротивление, Ом | Температурный коэффициент α по ГОСТ 6651-2009, °С-1 |
Максимальный диапазон измерения температуры, °C |
| 100П | 100 | 0,00391 | — 196 … + 600 |
| Pt100 | 0,00385 | — 196 … + 600 | |
| 100М | 0,00428 | — 100 … + 200 | |
| 50П | 50 | 0,00391 | — 196 … + 600 |
| Pt50 | 0,00385 | — 196 … + 600 | |
| 50М | 0,00428 | — 100 … + 200 |
Пределы допускаемой основной приведённой погрешности преобразователя ПИ 1601 ТС 4 20
| Пределы измерений температуры, °C |
Предел допускаемой основной приведенной погрешности, % | Класс точности |
| 600…796 | ±0,15 | 0,15 |
| 400…599 | ±0,2 | 0,2 |
| 300…399 | ±0,25 | 0,25 |
| 200…299 | ±0,4 | 0,4 |
| 100…199 | ±0,5 | 0,5 |
| 50..99 | ±1,0 | 1,0 |
| 25…49 | ±1,5 | 1,5 |
(Пределы измерений — алгебраическая разность между верхней и нижней границами диапазона измерений)
Условия эксплуатации измерительного преобразователя ПИ 1601-ТС-4-20:
| Устойчивость к воздействию климатических факторов по ГОСТ Р 52931-2008 | С4 |
| Температура окружающей среды (Тос), °С | от — 40 до +80 |
| Влажность (без конденсации влаги) при 35 °С, %, не более | 95 |
| Режим работы | непрерывный |
Возможные ошибки при оформлении заказа на нормирующие преобразователи ПИ1601-ТС-4-20мА
При заказе нормирующих преобразователей ПИ1601-ТС-4-20мА, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: термопара, термоэлектрический преобразователь с УВС, термометр сопротивления с УВС, термосопротивление, терморезистор, температурный контроллер, регулятор, термодатчик, датчик преобразователь температуры, термопара, , сигнализатор, терморегулятор, индикатор, детектор, сенсор, регистратор, регулятор, прибор контроля, термореле, термометр, термосигнализатор, термоизмеритель, термоконтроллер, теплоэнергоконтроллер, термо-контроллер и т.п.
— неправильные обозначения модели: ПИ1601-ТС-4-20мА, ПИ1601ТС-42, ПИ-1601ТС-420, ПИ1601ТС4-20, ИП-ТС1601 и т.п.
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: Measuring transducer PI-1601-TS-4-20 mA, preobrazovatel izmeritelnyj pi-1601-ts-4-20-ma, GB 1601-NC-4-20 vF (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на преобразователи ПИ-1601ТС 4…20мА, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на Преобразователь измерительный ПИ-1601-ТС-4-20 мА:
см. Карта заказа ПИ-1601-ТС-4-20 мА преобразователь измерительный (Опросный лист).
см. Технические характеристики ПИ-1601-ТС-4-20 мА преобразователь измерительный (Тех.описание).
см. Руководство по эксплуатации ПИ-1601-ТС-4-20 мА преобразователь измерительный.
см. Методика поверки ПИ-1601-ТС-4-20 мА преобразователь измерительный.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) преобразователей температуры, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
,
