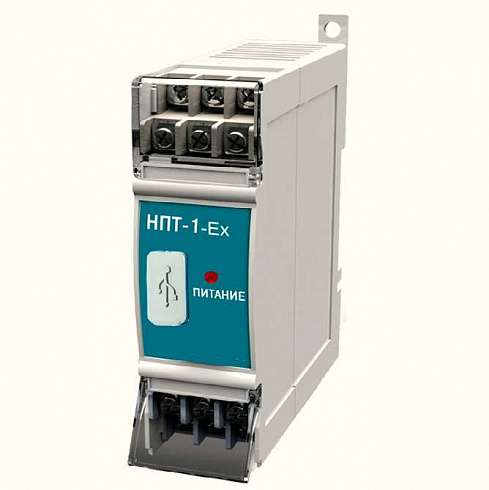

НПТ-1.Ех нормирующий преобразователь на DIN-рейку во взрывозащищенном исполнении служит для преобразования сигналов датчиков температуры, расположенных во взрывоопасных зонах, в унифицированные сигналы постоянного тока 4…20 мА. Он предназначен для работы с термопарами и термометрами сопротивления (ГОСТ Р 8.585-2001 и ГОСТ 6651-2009 соответственно). Нормирующий преобразователь НПТ-1.00.1.1.Ех позволяет унифицировать сигналы с различных датчиков температуры, привести их к единому виду – токовая петля «4…20мА», а встроенный барьер искрозащиты предохраняет датчики от аварийного попадания высокого напряжения, исключая возможность появления искры во взрывоопасной зоне.
Стоимость нормирующего преобразователя НПТ-1.Ех составляет 5 610 рублей.
Цена указана на общепромышленное базовое исполнение оборудования, без учета налога НДС, без стоимости тары-упаковки, доставки, а также стоимости дополнительных услуг. Возможность снижения цены, величину скидок, наличие акций и сроков действия специальных предложений уточняйте у менеджеров
Технические характеристики
| Номинальное напряжение питания | 24 В |
| Напряжение питания | от 12 до 36 В |
| Потребляемый ток, не более: – для рабочего режима – при конфигурировании (питание от USB) |
35 мА 50 мА |
| Класс взрывозащиты | [Ехic]IIC |
| Класс точности при работе с термометрами сопротивления (ТС) | 0.25% |
| Класс точности при работе с термоэлектрическими преобразователями (ТП) | 0.5% |
| Диапазон выходного тока преобразователя | 4…20 мА |
| Функция преобразования входных сигналов | линейно возрастающая или убывающая |
| Нелинейность преобразования, не хуже | ±0,1% |
| Разрядность аналого-цифрового преобразователя, не менее: – При работе с термометрами сопротивления – При работе с термопарами |
15 бит 14 бит |
| Разрядность ЦАП не менее | 11 бит |
| Номинальное сопротивление нагрузки (при Uп=24В) | 600 Ом |
| Максимальное допустимое сопротивление нагрузки (при Uп=36В) | 1200 Ом |
| Время установления выходного сигнала после скачкообразного изменения входного, не более | 1 с |
| Время непрерывной работы | круглосуточно |
| Интерфейс связи с ПК | USB2.0 Full Speed |
| Габаритные размеры | 98 × 82 × 22 мм |
| Масса, не более | 500 г |
| Средняя наработка на отказ, не менее | 500 000 ч |
| Средний срок службы, не менее | 12 лет |
| Параметры искробезопасных цепей | |
| Параметр | Клеммы 10, 11, 12 |
| Максимальное входное напряжение Ui 0, В, не более | 30 |
| Максимальный входной ток Ii, мА, не более | 100 |
| Максимальная внутренняя емкость Ci, мкФ | 0.04 |
| Максимальная внутренняя индуктивность Li, мГн | 1.0 |
Функциональная схема прибора
АЦП – аналого-цифровой преобразователь с универсальным измери-тельным входом с цепями искрозащиты;
ДХС – термодатчик (компенсатор холодного спая);
Отключение схемы компенсации осуществляется программно;
ЦАП – цифро-аналоговый преобразователь;
МК – микроконтроллер;
ИП – источник питания с гальванической развязкой;
Ст – стабилизатор напряжения;
ГР – гальваническая развязка;
USB – USB порт.
Основные функции нормирующего преобразователя НПТ-1.Ех:
— преобразование сигналов термодатчиков в унифицированный сигнал 4…20мА
— универсальный вход
— поддержка большинства известных типов термодатчиков (50(100)М, 50(100)П, Cu50(100), Pt50(100), 500(1000)П, Pt500(1000), Н100, ХА(К), ХК(L), ТЖК(J), ТНН(N), ТПП(S), ТПП(R),
ТПР(В), ТВР(А-1, А-2, А-3), ТМК(Т)
— высокая точность преобразования – 0.1%
— высокая разрешающая способность: для ТС – 15 бит; для ТП – 14 бит
— настройка типа датчика, диапазона преобразования и пр. по интерфейсу USB 2.0
— допустимый диапазон температур эксплуатации «-40…+85 С»
— высокая надежность. Соответствие ГОСТ Р 51522-99 по ЭМС, класс А
— встроенный барьер искрозащиты со степенью [Ехic]IIC
— гальваническая развязка входных измерительных цепей, относительно цепей питания и выходных цепей формирования тока.
Возможные ошибки при оформлении заявки на НПТ-1.Ех
Ввиду относительной сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении, в т.ч. учитывать возможные варианты записи и встречающиеся ошибки.
Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: внешний аккумулятор, дополнительный блок, питательная батарея
— орфографические ошибки и описки, неправильные обозначения модели: НТП-1.Ех
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: preobrazovatel’ toka, normiruyushchij preobrazovatel NTP-1.Ex, ygn-1.ex (в En-раскладке) и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении, не путайте обозначения, если не знаете или не уверены — просто напишите основные технические характеристики: вариант, напряжение, кол-во каналов в простой форме изложения и наши менеджеры и инженеры подберут необходимый Вам прибор и предложат дополнительное оборудование.
