Нормирующие преобразователи сигналов термосопротивлений ПСТ-х-100М/100П/Pt100, ПСТ-a/b-Pro-M0/M1 (программируемые), представленные на данной странице, имеют следующие модификации:
1. ПСТ-х-х(100М/100П/Pt100) нормирующий преобразователь сигналов термосопротивлений
ПСТ-х-х(100М/100П/Pt100) – нормирующие измерительные преобразователи сигналов сопротивления в выходной унифицированный токовый сигнал 4-20мА для термометров сопротивления с фиксированным типом ( термопреобразователи ТС с НСХ 100М, 100П, Pt100) и диапазоном преобразования. Монтаж ПСТ-х-х производится в стандартную карболитовую соединительную (коммутационную) головку с 4-мя крепежными винтами.
2. ПCТ-a-Pro-М0/М1 нормирующий преобразователь сигналов термосопротивлений программируемый (мод.-ПРО).
ПCТ-a-Pro-М0/М1 – нормирующие измерительные преобразователи сигналов сопротивление–ток (4-20мА) для термометров сопротивлений. Тип и диапазон преобразования программируется пользователем: 10 типов термопреобразователей (НСХ 50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000, 100Н, 500Н, 1000Н) по 7 – 13 диапазонов для каждого типа термосопротивлений. Монтаж встраиваемого усилителя ПСТ-а-ПРО-М0/М1 производится в стандартную карболитовую соединительную (коммутационную) головку термометра сопротивления ТС с 4-мя крепежными винтами.
3. ПCТ-b-Pro-М0/М1-DIN43729 нормирующий преобразователь сигналов термосопротивлений программируемый (мод.-ПРО).
ПCТ-b-Pro-М0/М1 – нормирующие измерительные преобразователи сигналов сопротивление–ток (4-20мА) для термометров сопротивлений. Тип и диапазон преобразования программируется пользователем: 10 типов термопреобразователей (НСХ 50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000, 100Н, 500Н, 1000Н) по 7 – 13 диапазонов для каждого типа термосопротивлений. Монтаж встраиваемого усилителя ПСТ-б-ПРО-М0/М1 производится в увеличенную соединительную головку термометра сопротивления ТС типа B согласно стандарта DIN 43729.
Технические характеристики нормирующих преобразователей сигналов термосопротивлений ПСТ-х-100М/100П/Pt100, ПСТ-a/b-Pro-M0/M1 (программируемых)
| Наименование | Значение | ||
| ПСТ-х-х | ПCТ-a-Pro-М0/М1 | ПCТ-b-Pro-М0/М1-DIN43729 | |
| Схема подключения преобразователя | Двухпроводная | Четырёх-, трёх-, двухпроводная | |
| Диапазон унифицированного выходного сигнала постоянного тока | (4…20) мА | ||
| Режим работы | Непрерывный, круглосуточный | ||
| Время выборки входного сигнала | 200 мс | ||
| Время установления выходного сигнала при скачкообразном изменении входного, не более | 5 с | 1 с | |
| Время установления рабочего режима, не более | 15 мин | 5 мин | |
| Дополнительная погрешность в диапазоне рабочих температур от 0 до 80 °С | 0,005 %/градус | ||
| Сопротивление нагрузки, не более, Ом: — при Uпит=24 В — при Uпит=36 В |
— 300; 600 |
— 700; 1300 |
|
| Напряжение питания | 10…36 В | ||
| Потребляемая мощность, не более | 1,1 Вт | ||
| Диапазон линейного выходного тока | 3,8…20,5 мА | ||
| Порог срабатывания датчика изоляции | 200 кОм ± 25 % | ||
| Габариты | Ф43,5 х 12 мм | Ø43 х 27 мм | |
| Температура окружающей среды | -30…+50) °С | -40…80 °С | |
| Влажность | 95% при 35 °С | ||
| Масса, не более | 40 г | ||
| Гарантия | 36 месяцев | ||
ПСТ-х-х(100М/100П/Pt100) нормирующий преобразователь сигналов термосопротивлений
ПСТ-х-х(100М/100П/Pt100) нормирующий преобразователь сигналов термосопротивлений измерительный предназначен для преобразования сигналов термопреобразователей сопротивления 100М, 100П по ГОСТ Р 8.625-2006 в унифицированный сигнал постоянного тока (4…20) мА.
Зависимость тока от температуры линейная. Тип и диапазон преобразования фиксирован и задается в системе обозначения преобразователя.
По устойчивости к климатическим воздействиям при эксплуатации преобразователи соответствуют группе исполнения С4 ГОСТ12997-84.
Функции ПСТ-х-х(100М/100П/Pt100) нормирующих преобразователей сигналов термосопротивлений
— Реализация метода измерения электрического параметра и усиление слабого сигнала.
— Осуществление линеаризации нелинейных характеристик термодатчика.
— Нормирование сигнала и привод его к унифицированному виду.
Результаты использования ПСТ-х-х(100М/100П/Pt100) нормирующих преобразователей сигналов термосопротивлений
— Снижается влияние электромагнитных помех.
— Понижаются требования к соединительным проводам и сокращаются расходы на них.
— Унифицируются сигналы, используемые в системе, а значит, упрощается номенклатура применяемых вторичных приборов.
2. ПCТ-a-Pro-М0/М1 нормирующий преобразователь сигналов термосопротивлений программируемый (мод.-ПРО)
ПCТ-a-Pro-М0/М1 нормирующий преобразователь сигналов термосопротивлений программируемый (мод.-ПРО) являются развитием серии преобразователей с фиксированными типами и диапазонами преобразования ПСТ. Конструктивно размещены в стандартные карболитовые соединительные головки термопреобразователей, но реализованы на базе микропроцессорных технологий, что позволяет создать приборы с программируемым выбором типов термопар, а также повысить точность (до класса точности 0,25 на всех типах и диапазонах преобразования).
Программирование (выбор термопары и диапазона измерения) производится встроенными средствами и не требует никаких дополнительных устройств, сам процесс программирования элементарно прост. Возможны исполнения с заказными НСХ пользователя (до 3).
По устойчивости к климатическим воздействиям при эксплуатации преобразователи соответствуют группе исполнения С4 ГОСТ12997-84.
Функции ПCТ-a-Pro-М0/М1 нормирующих преобразователей сигналов термосопротивлений программируемых (мод.-ПРО)
— Реализация метода измерения электрического параметра и усиление слабого сигнала (класс точности измерения 0.25).
— Предоставляют возможность выбора пользователем типа и диапазона преобразования из 10 типов термосопротивлений, плюс сопротивление (по 7 – 13 диапазонов измерения для каждого типа) с помощью встроенной кнопки, контроль – по светодиодному индикатору.
— Обладают высокой термостабильностью – 0,007 % / °С.
— Осуществление линеаризации нелинейных характеристик термодатчика.
— Нормирование сигнала и привод его к унифицированному виду.
Результаты использования ПCТ-a-Pro-М0/М1 нормирующий преобразователь сигналов термосопротивлений программируемый (мод.-ПРО)
— Снижается влияние электромагнитных помех.
— Упрощается монтаж преобразователя прямо в карболитовую соединительную головку датчика.
— Унифицируются сигналы, используемые в системе, а значит, упрощается номенклатура применяемых вторичных приборов.
— Повышается стабильность и надежность работы всей системы измерения благодаря непрерывной самодиагностики преобразователя.
— Снижаются затраты на компенсационные и коммуникационные провода при больших расстояниях между первичным датчиком и вторичным прибором.

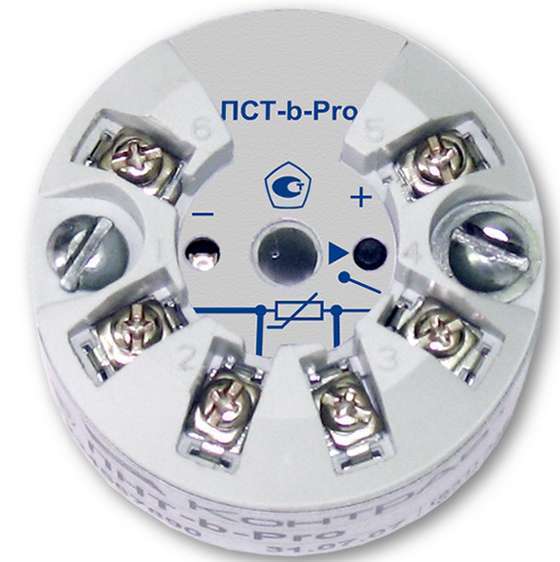

3. ПCТ-b-Pro-М0/М1-DIN43729 нормирующий преобразователь сигналов термосопротивлений программируемый (мод.-ПРО).
Преобразователи имеют линейную зависимость выходного тока от температуры и фактически являются нормирующими преобразователями температуры. Измерительные нормирующие преобразователи температуры устанавливается в головке термопреобразователей с унифицированным выходным токовым сигналом ТСМУ и ТСПУ.
Измерительные нормирующие преобразователи температуры ПСТ-b-Pro являются развитием серии ПСТ. Они также реализованы на базе микропроцессорных технологий, что позволяет программно выбирать тип и диапазон преобразования.
Особенности программируемых измерительных нормирующих преобразователей температуры ПСТ-b-Pro
— Конструктивно размещаются в соединительную головку термопреобразователей типа «В» по стандарту DIN43729.
— Позволяют подключать датчики по 2-, 3-, 4-проводным схемам подключения.
— Обеспечивается класс точности 0,1 % для 3- и 4-проводной схемы подключения.
— Осуществляют контроль замыкания чувствительного элемента датчика на защитную арматуру.
Тип входного сигнала и диапазон преобразования выбираются программно с помощью кнопки с контролем по светодиодному индикатору. Возможна поставка по специальному заказу с другими типами и диапазонами преобразования.
По устойчивости к климатическим воздействиям при эксплуатации нормирующие преобразователи температуры соответствуют группе исполнения С4 ГОСТ12997-84.
Функции ПCТ-b-Pro-М0/М1-DIN43729 нормирующих преобразователей сигналов термосопротивлений программируемых
— Реализация метода измерения электрического параметра и усиление слабого сигнала.
— Обеспечение класса точности 0,1 на максимальном диапазоне преобразования.
— Предоставление возможности выбора пользователям типа и диапазона преобразования из 10 типов термосопротивлений, плюс сопротивление (по 7 – 13 диапазонов измерения для каждого типа) с помощью встроенной кнопки, контроль – по светодиодному индикатору.
— Обеспечение высокой термостабильности — 0,005 % / °С.
— Возможность работы в расширенном диапазоне температур (от -40 до +80 °С).
— Линеаризация нелинейных характеристик термодатчика.
— Нормирование сигнала и привод его к унифицированному виду.
— Обеспечение возможности подключение термопреобразователей сопротивления по 2-, 3-, 4-проводной схемам подключения.
— Выполнение автоматического определения схемы подключения.
— Осуществление контроля обрыва термометра сопротивления, контроля выхода за пределы диапазона.
— Осуществление контроля замыкания чувствительного элемента (ЧЭ) на защитную арматуру.
— Формирование уровня тока при аварийных ситуациях по рекомендации NAMUR NE 43.
— Осуществление индикации аварийных ситуаций светодиодом.
Результаты использования ПCТ-b-Pro-М0/М1-DIN43729 нормирующих преобразователей сигналов термосопротивлений программируемых
— Снижаются влияния электромагнитных помех.
— Повышается стабильность и надежность работы всей системы измерения благодаря непрерывной самодиагностики преобразователя.
— Появляется возмодность использовать преобразователи в более широком диапазоне температур эксплуатации (от -40 до +80 °С).
— Унифицируются сигналы, используемые в системе, а значит, упрощается номенклатура применяемых вторичных приборов.
— Снижаются затраты на компенсационные и коммуникационные провода при больших расстояниях между первичным датчиком и вторичным прибором.
Форма заказа нормирующих нормирующих преобразователей сигналов термосопротивлений ПСТ-х-100М/100П/Pt100, ПСТ-a/b-Pro-M0/M1 (программируемых)
Заказать преобразователь сигналов термопар ПСТ можно через электронную почту предприятия, указанную в разделе сайта «Контакты», или же просто позвонив по телефону +7 (495) 799-60-93.
Возможные ошибки при оформлении заказа на нормирующие преобразователи сигналов термосопротивлений ПСТ-х-100М/100П/Pt100, ПСТ-a/b-Pro-M0/M1 (программируемые)
Ввиду относительного многообразия моделей и модификаций, сложности обозначения и формы заказа нормирующих преобразователей сигналов термопар ПСТ-х-100М/100П/Pt100, ПСТ-a/b-Pro-M0/M1 (программируемых), рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: нормирующий усилитель, блок преобразования сигнала и т.п.
— неправильные обозначения модели и орфографические ошибки: ПСТ-х, ПСТ-a/b-Pro и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: the normalizing amplifier PST-x-100M, gcn-f/, (En-раскладке) и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на нормирующие преобразователи ПCТ, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики, модель; НСХ входного сигнала от первичного датчика-преобразователя и диапазон измерения, тип выходного сигнала 4-20мА; погрешность преобразования (класс точности) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Разрешительная и техническая документация на нормирующие преобразователи сигналов термосопротивлений ПСТ-х-100М/100П/Pt100, ПСТ-a/b-Pro-M0/M1 (программируемые)
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист) на нормирующий преобразователь сигналов термосопротивлений ПСТ-х-100М/100П/Pt100, ПСТ-a/b-Pro-M0/M1 (программируемый), сертификат, разрешения на применение, паспорт изделия, техническое описание и руководство по эксплуатации, описание типа и методика настройки, а также прочая разрешительная и техническая документация.
Подробное техническое описание и руководство по эксплуатации содержит следующие разделы:
— назначение, описание и обозначение типов (марка, модель);
— технические данные (такие характеристики: диапазон измерений (настройки уставок) и допускаемой погрешности на срабатывание и пр.);
— устройство и работа (принцип действия, конструкция и пр.);
— условия эксплуатации, степени защиты и устойчивости;
— монтаж, уплотнения, условия хранения;
— указание мер безопасности при монтаже и эксплуатации;
— условий хранения, транспортировки, правила монтажа, эксплуатации и демонтажа;
— методика настройки и перенастройки;
— техническое обслуживание и ремонт (неисправности, причины, методы и способы устранения);
— упаковка, маркировка, транспортирования маркировка;
— масса, габаритные и присоединительные размеры;
— дополнительное оборудование, запчасти и принадлежности (ЗиП).
