Нормирующие преобразователи сигналов термосопротивлений ПНТ-х-ХА/ХК, ПНТ-a/b-Pro-M (программируемые), представленные на данной странице, имеют следующие модификации:
1. ПНТ-х-х(ХА/ХК/НН) нормирующий преобразователь сигналов термопар.
ПНТ-х-х(ХА/ХК/НН) – нормирующие измерительные преобразователи сигналов напряжение — ток (4-20мА) для термоэлектрических преобразователей (термопар НСХ-ХА/ХК/НН) с фиксированным типом и диапазоном преобразования. Монтаж ПНТ осуществляется в стандартную карболитовую соединительную (коммутационную) головку термопреобразователя ТП с 4-мя крепежными винтами.
2. ПНТ-a-Pro нормирующий преобразователь сигналов термопар программируемый (мод.-ПРО), класс точности 0,1%.
ПНТ-a-Pro – высокоточные нормирующие измерительные преобразователи сигналов напряжение – ток (4-20мА) для термоэлектрических преобразователей (термопар). Тип и диапазон преобразования программируется пользователем: 12 типов термопар (НСХ: ХА,ХК, НН, ЖК, ПП, ВР и др.) по 3 – 8 диапазонов для каждого типа термопары. Монтаж встраиваемого усилителя ПНТ-a-Pro осуществляется в стандартную карболитовую соединительную (коммутационную) головку термопреобразователя ТП с 4-мя крепежными винтами.

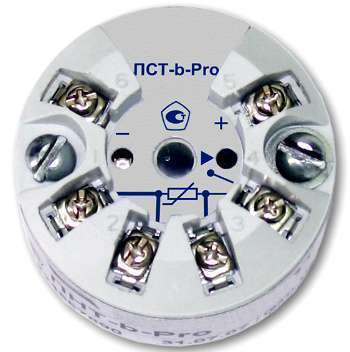

3. ПНТ-b-Pro-MX(ДЗ/FX)-DIN-43729 нормирующий преобразователь сигналов термопар программируемый (мод.-ПРО), класс точности 0,1%.
ПНТ-b-Pro-MX(ДЗ/FX) – высокоточные нормирующие измерительные преобразователи сигналов напряжение – ток (4-20мА) для термоэлектрических преобразователей (термопар). Тип и диапазон преобразования программируется пользователем: 12 типов термопар (НСХ: ХА,ХК, НН, ЖК, ПП, ВР и др.) по 3 – 8 диапазонов для каждого типа термопары. Монтаж встраиваемого усилителя ПНТ-ПРО производится в увеличенную соединительную головку типа B согласно стандарта DIN-43729.
Модификация усилителя ПНТ-b-Pro-M(ДЗ/FX) предназначена для жестких условий эксплуатации с повышенной устойчивостью к климатическим и механическим воздействиям.
Технические характеристики нормирующих преобразователей сигналов термопар ПНТ-х-ХА/ХК, ПНТ-a/b-Pro-M (программируемый)
| Наименование | Значение | ||
| ПНТ-х-ХА/ХК | ПНТ-a-Pro | ПНТ-b-Pro-MХ | |
| Схема подключения преобразователя | Двухпроводная | ||
| Диапазон унифицированного выходного сигнала постоянного тока | (4…20) мА | ||
| Режим работы | Непрерывный, круглосуточный | ||
| Время выборки входного сигнала | 200 мс | ||
| Время установления выходного сигнала при скачкообразном изменении входного, не более | 5 с | 1 с | |
| Время установления рабочего режима, не более | 15 мин | 5 мин | |
| Дополнительная погрешность в диапазоне рабочих температур от 0 до 80 °С | — | — ПНТ-а-Pro 0,0025 %/градус; — ПСТ-а-Pro 0,005 %/градус |
0,0025 % / градус |
| Сопротивление нагрузки, не более, Ом: — при Uпит=24 В — при Uпит=36 В |
— При Uпит=24/36 для ПСТ 300/600 — При Uпит=24/36 для ПНТ 600/800 |
700; 1300 |
|
| Диапазон линейного выходного тока | — | — | 3,8…20,5 мА |
| Порог срабатывания датчика изоляции | — | — | 1000 кОм ± 5 % |
| Дополнительная погрешность компенсации термо-ЭДС холодного спая во всем диапазоне, не более | — | — | ±1 с |
| Напряжение питания | 18…36 В | 10…36 В | |
| Потребляемая мощность, не более | — | 1,1 Вт | |
| Габариты | Ф43,5 х 12 мм | Ø 43х27 мм | |
| Масса, не более | 40 г | ||
| Гарантия | 36 месяцев | ||
| Условия эксплуатации | |||
| Температура | -30…+50 °С | -40…80 °С | — Стандартная С4 (-40…80) °С; — Модифик. М(Д3/FX) (-50…80) °С |
| Влажность | 95% при 35 °С | ||
| Виброустойчивость | Закрытые взрывобезопасные помещения без агрессивных паров и газов | — | — N3: 0,075 мм, (5…80) Гц (1 G); — FX: 0,75 мм, (10…500) Гц (10 G) |
ПНТ-х-х(ХА/ХК/НН) нормирующий преобразователь сигналов термопар
Нормирующие измерительные преобразователи ПНТ предназначены для преобразования термо-ЭДС термоэлектрических преобразователей XA (хромель-алюмель, тип К), XK (хромель-копель, тип L), НН (никросил-нисил, тип N) по ГОСТ Р 8.585-2001 в унифицированный сигнал постоянного тока (4…20) мА. Осуществляют компенсацию термо-ЭДС холодного спая. Тип и диапазон преобразования фиксирован и задается в системе обозначения преобразователя.
По устойчивости к климатическим воздействиям при эксплуатации преобразователи соответствуют группе исполнения С4 ГОСТ12997-84.
Функции ПНТ-х-х(ХА/ХК/НН) нормирующего преобразователя сигналов термопар
— Реализуют метод измерения электрического параметра и усиление слабого сигнала.
— Осуществляют линеаризацию нелинейных характеристик термодатчика.
— Нормируют сигнал и приводят его к унифицированному виду.
— Обеспечивает термокомпенсацию влияния «холодного» спая.
Результаты использования ПНТ-х-х(ХА/ХК/НН) нормирующего преобразователя сигналов термопар
— Снижается влияние электромагнитных помех.
— Снижаются требования к соединительным проводам и сокращаются расходы на них.
— Унифицируются сигналы, используемые в системе, а значит, упрощается номенклатура применяемых вторичных приборов.
2. ПНТ-a-Pro нормирующий преобразователь сигналов термопар программируемый
ПНТ-a-Pro нормирующий преобразователь сигналов термопар программируемый предназначен для преобразование термо-ЭДС термоэлектрических преобразователей ХА(К), ХК(L), НН(N), ЖК(J), ПП(S), ПП(R), ПР(B), МК(T), ХКн(E), ВР(A-1), ВР(A-2), ВР(A-3) по ГОСТ Р 8.585-2001 в унифицированный сигнал постоянного тока (4…20) мА.
Осуществляют компенсацию термо-ЭДС холодного спая.
Нормирующие измерительные преобразователи напряжение-ток ПНТ-а-Pro являются развитием серии ПНТ. Они также конструктивно размещаются в стандартные карболитовые головки термопреобразователей, но реализованы на базе микропроцессорных технологий, что позволило создать приборы с программируемым выбором типов термопар, а также повысить точность (до класса точности 0.1).
Программирование (выбор термопары и диапазона измерения) производится встроенными средствами и не требует никаких дополнительных устройств, сам процесс программирования элементарно прост. Возможны исполнения с заказными НСХ пользователя (до 3).
По устойчивости к климатическим воздействиям при эксплуатации преобразователи соответствуют группе исполнения С4 ГОСТ12997-84.
Функции ПНТ-a-Pro нормирующего преобразователя сигналов термопар
— Реализация метода измерения электрического параметра и усиление слабого сигнала (класс точности измерения 0.1)
— Возможность выбора пользователем типа и диапазона преобразования из 12 типов термопар плюс напряжение (по 3 – 8 диапазонов для каждого типа термопары) с помощью встроенной кнопки, контроль – по светодиодному индикатору;
— Осуществление линеаризации нелинейных характеристик термодатчика;
— Обеспечивают высокую термостабильность — 0,0025 % / °С;
— Нормирование сигнала и перевод его к унифицированному виду;
— Обеспечение термокомпенсации влияния «холодного» спая.
Результаты применения ПНТ-a-Pro нормирующего преобразователя сигналов термопар
— Снижается влияния электромагнитных помех;
— Упрощен монтаж — прямо в карболитовую головку датчика;
— Повышается стабильность и надежность работы всей системы измерения благодаря непрерывной самодиагностики;
— Преобразователи используются в более широком диапазоне температур эксплуатации (от -40 до +80°С);
— Унифицируются сигналы, используемые в системе, а значит, упрощена номенклатура применяемых вторичных приборов;
— Снижаются затраты на компенсационные и коммуникационные провода при больших расстояниях между первичным датчиком и вторичным прибором.
3. ПНТ-b-Pro-MX(ДЗ/FX)-DIN-43729 нормирующий преобразователь сигналов термопар программируемый
ПНТ-a-Pro нормирующий преобразователь сигналов термопар — прибор, являющийся развитием серии ПНТ, реализованный на базе микропроцессорных технологий, что позволяет программировать выбор типов термопар, но теперь они конструктивно размещаются в соединительную головку типа «В» термопреобразователей (DIN43729).
Тип входного сигнала и диапазон преобразования выбираются программно с помощью кнопочного переключателя, расположенного на корпусе преобразователя, с контролем по светодиодному индикатору. Сам процесс программирования элементарно прост. Возможна поставка по специальному заказу с другими типами и диапазонами преобразования.
Модификация М(Д3/FX) предназначена для более жестких условий эксплуатации по температурному диапазону (Д3) и по виброустойчивости (FX) (допускают установку вблизи помещений с работающими авиационными двигателями).
Функции нормирующего преобразователя ПНТ-b-Pro
— Преобразование термо-ЭДС термоэлектрических преобразователей и сигналов напряжения в унифицированный сигнал постоянного тока (4…20) мА (см. типы и диапазоны)
— Класс точности 0,1 на максимальном диапазоне преобразования
— Зависимость тока от температуры линейная
— Контроль обрыва термопреобразователя, контроль выхода за пределы диапазона
— Контроль замыкания чувствительного элемента (ЧЭ) на защитную арматуру
— Компенсация термо-ЭДС «холодного» спая
— Заказная НСХ пользователя
Общие сведения о ПНТ-b-Pro нормирующих преобразователях сигналов термопар
— Программирование пользователем типа и диапазона преобразования с помощью встроенной кнопки, контроль – по светодиодному индикатору
— Расширенный диапазон температуры эксплуатации
— Высокая температурная стабильность
— Высокая точность линеаризации НСХ
— Уровни тока при аварийных ситуациях по рекомендации NAMUR NE 43
— Индикация аварийных ситуаций светодиодом
Применение нормирующих преобразователей позволяет:
Снизить влияние электромагнитных помех;
Повысить стабильность и надежность работы всей системы измерения благодаря непрерывной самодиагностике преобразователя;
Использовать преобразователи в более широком диапазоне температур эксплуатации (от -50 до +80 °С);
Унифицировать сигналы, используемые в системе, а значит, упростить номенклатуру применяемых вторичных приборов;
Снизить затраты на компенсационные и коммуникационные провода при больших расстояниях между первичным датчиком и вторичным прибором.
Результаты применения ПНТ-b-Pro нормирующего преобразователя сигналов термопар
— Снижается влияния электромагнитных помех;
— Упрощен монтаж — прямо в карболитовую головку датчика;
— Повышается стабильность и надежность работы всей системы измерения благодаря непрерывной самодиагностики;
— Преобразователи используются в более широком диапазоне температур эксплуатации (от -50 до +80°С);
— Унифицируются сигналы, используемые в системе, а значит, упрощена номенклатура применяемых вторичных приборов;
— Снижаются затраты на компенсационные и коммуникационные провода при больших расстояниях между первичным датчиком и вторичным прибором.
Форма заказа нормирующих преобразователей сигналов термопар ПНТ-х-ХА/ХК, ПНТ-a/b-Pro-M (программируемых)
Заказать преобразователь сигналов термопар ПНТ можно через электронную почту предприятия, указанную в разделе сайта «Контакты», или же просто позвонив по телефону +7 (495) 799-60-93.
Возможные ошибки при оформлении заказа на нормирующий преобразователь сигналов термопар ПНТ-х-ХА/ХК, ПНТ-a/b-Pro-M (программируемый)
Ввиду относительного многообразия моделей и модификаций, сложности обозначения и формы заказа нормирующих преобразователей сигналов термопар ПНТ-х-ХА/ХК, ПНТ-a/b-Pro-M (программируемых), рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: нормирующий усилитель, блок преобразования сигнала и т.п.
— неправильные обозначения модели и орфографические ошибки: ПНТ-ХА/ХК, ПНТ-Pro и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: the normalizing amplifier, Converter NSH PNT, gyn (En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на нормирующие преобразователи ПНТ, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики, модель; НСХ входного сигнала от первичного датчика-преобразователя и диапазон измерения, тип выходного сигнала 4-20мА; погрешность преобразования (класс точности) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Разрешительная и техническая документация на нормирующий преобразователь сигналов термопар ПНТ-х-ХА/ХК, ПНТ-a/b-Pro-M (программируемый)
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист) на нормирующий преобразователь сигналов термопар ПНТ-х-ХА/ХК, ПНТ-a/b-Pro-M (программируемый), сертификат, разрешения на применение, паспорт изделия, техническое описание и руководство по эксплуатации, описание типа и методика настройки, а также прочая разрешительная и техническая документация.
Подробное техническое описание и руководство по эксплуатации содержит следующие разделы:
— назначение, описание и обозначение типов (марка, модель);
— технические данные (такие характеристики: диапазон измерений (настройки уставок) и допускаемой погрешности на срабатывание и пр.);
— устройство и работа (принцип действия, конструкция и пр.);
— условия эксплуатации, степени защиты и устойчивости;
— монтаж, уплотнения, условия хранения;
— указание мер безопасности при монтаже и эксплуатации;
— условий хранения, транспортировки, правила монтажа, эксплуатации и демонтажа;
— методика настройки и перенастройки;
— техническое обслуживание и ремонт (неисправности, причины, методы и способы устранения);
— упаковка, маркировка, транспортирования маркировка;
— масса, габаритные и присоединительные размеры;
— дополнительное оборудование, запчасти и принадлежности (ЗиП).
