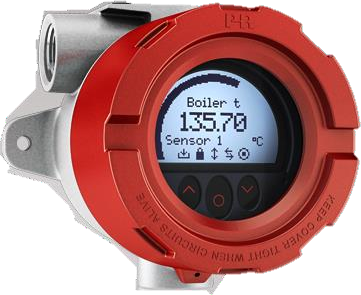

Измерительный преобразователь полевой ИПП и взрывозащищенный ИПП-Exi/Exd — это нормирующий преобразователь-усилитель предназначенный для непрерывного преобразования сигнала от первичных датчиков температуры КТхх и ТСхх в унифицированный выходной сигнал постоянного тока 4-20 мА по ГОСТ 26.011 и/или цифровой сигнал по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Представляет собой полевой корпус с кабельными вводами оснащенными установленным измерительным преобразователем (ИП) производства фирмы PR Electronics. При заказе необходимо указывать требуемый диапазон настройки ИП.
1. Технические характеристики ИПП-Ex измерительного преобразователя полевого
| Температура окружающего воздуха | Общего назначения | 0ExiaIICT6 X либо 1ExdIICT6 | |||
| -55…+85°С | -55…+85°С | Т4 | -55…+60°С | Т5…Т6 | |
| Группа исполнения по ГОСТ Р 52931 | группа V3 | ||||
| Степень защиты от воды и пыли | IP 66 | ||||
2. Карта заказа на ИПП-Ex (Exi, Exd)
| Поле | Наименование поля | Код | Описание | ||||
| 1 | Тип | ИПП | измерительный преобразователь полевой | ||||
| 2 | Вид взрывозащиты | Не заполнено | общего назначения | ||||
| Exi | 0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002 | ||||||
| Exd | 1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.1-2002 | ||||||
| 3 | 1-й кабельный ввод | А | под небронированный кабель в металлорукаве РЗЦХ-15 | ||||
| В | под небронированный кабель в металлорукаве МРПИ-15 | ||||||
| C | под небронированный кабель в металлорукаве DN18 | ||||||
| D | под небронированный кабель в металлорукаве DN20 | ||||||
| E | под небронированный кабель в металлорукаве DN12 | ||||||
| F | под трубный монтаж с выходом наружной резьбой М20х1,5 | ||||||
| G | под трубный монтаж с выходом наружной резьбой G1/2 | ||||||
| H | под небронированный кабель диаметром 6,5…14 мм | ||||||
| I | под небронированный кабель диаметром 3,2…8,7 мм | ||||||
| J | под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бро- нированный однорядной проволочной броней | ||||||
| К | под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони | ||||||
| L | под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бро- нированный всеми типами брони | ||||||
| 4 | Модификация корпуса | 18, 19 | алюминиевый корпус | IP66 | 1ExdIICT6 / 0ExiaIICT6 X или общ. назначения | ||
| 14 | алюминиевый корпус | IP66 | 0ExiaIICT6 или общ. назначения | ||||
| 44, 45 | алюминиевая коробка | IP66 | 0ExiaIICT6 или общ. назначения | ||||
| 5 | 2-й, 3-й, 4-й кабельные вводы | A, B, C …. | см. графу «код» для 1-го кабельного ввода | ||||
| 6 | Количество ИП | 1 | для корпусов 14, 18,19, 44 | описание корпусов см. в таблице №1б и №2 на стр 1-11, 1-12 | |||
| 2 | для корпуса 44, 45 | ||||||
| 4 | для корпуса 45 | ||||||
| 7 | Модификация ИП | PR 5331 | 4-20мА | Поддерживает термопары и термометры сопротивления | |||
| PR 5333 | Поддерживает термометры сопротивления | ||||||
| PR 5334 | Поддерживает термопары | ||||||
| PR 5335 | 4-20мА+HART | Поддерживает термопары и термометры сопротивления | |||||
| PR 5337 | |||||||
| 8 | НСХ и диапазон настройки ИП | ХА, 0…600°С | НСХ подключаемого первичного преобразователя, диапазон измерения. | ||||
| 9 | Кнопки управления | Опт. Кнопки | Преобразователь с дисплеем и кнопками управления | Только для 19 корпуса | |||
3. Примеры записи при заказе ИПП-Ex (Exi, Exd)
ИПП Exi-А44II -2-PR5334(ХА, 0…600С) – измерительный преобразователь полевой, взрывозащита 0ExiaIICT6 X, корпус модификации 44 с кабельными вводами: «А» под небронированный кабель в металлорукаве РЗЦХ- 15 и двумя «I» под небронированный кабель диаметром 3,2÷8,7 мм, двумя измерительными преобразовате- лями PR5334, настроенные на НСХ «ХА» и диапазон преобразования 0-600°С.
4. Возможные ошибки при оформлении заказа на Измерительные преобразователи полевые (Exi, Exd)
Ввиду относительного многообразия марок и моделей Измерительных преобразователей полевых (Exi, Exd), рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— неправильные обозначения модели, другие модели: ИПП exi, ИПП exd и т.п.
— неправильное или некорректное название прибора, отличающиеся от заводского: измерительный генератор полевой, измерительное устройство полевое, датчик полевой и т.д. и т.п.
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: izmeritelny preobrazovatel polevoy, field measuring converter, bpvthbntkmysq ghtj,hfpjdfntkm gjktdjq (в En-раскладке) и т.д. и т.п..
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на измерительные преобразователи полевые, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (название — «Измерительный преобразователь полевой», конструктивное исполнение, в простой форме изложения, а наши менеджеры и инженеры разберут, подберут и предложат Вам всю необходимую комплектацию и дополнительное оборудование по наилучшему соотношению Цена-Качество-Срок изготовления (наличие на складе).
