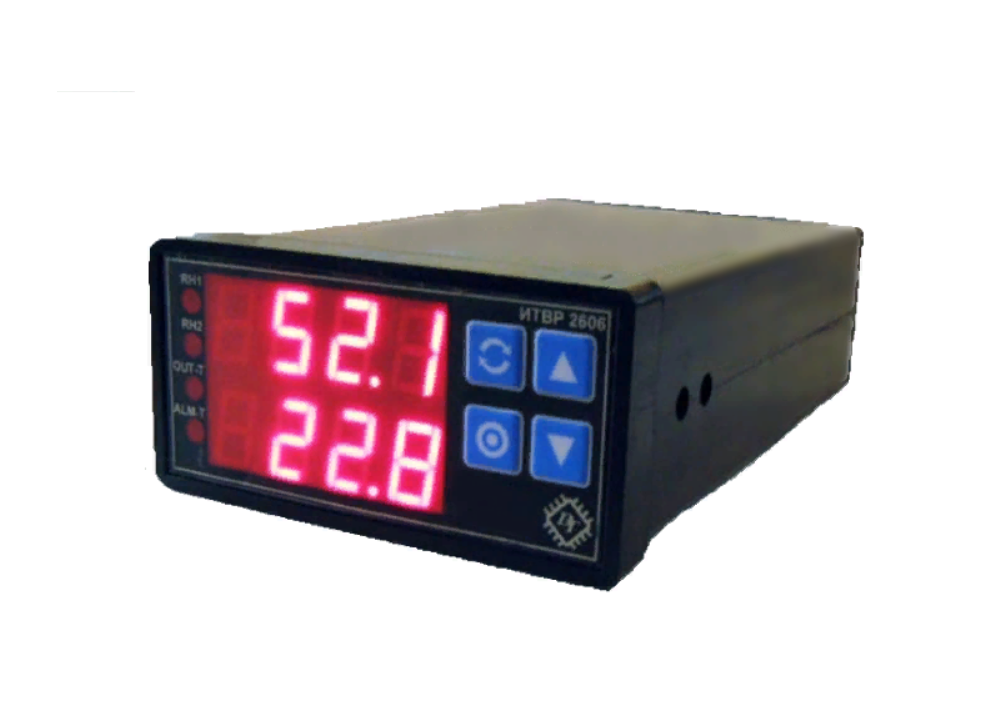

Измеритель температуры и влажности регулирующий ИТВР-2606D предназначен для измерения и регулирования температуры и влажности в различных технологических процессах химической, перерабатывающей промышленности; в производстве и хранении продуктов питания; в машиностроении, энергетике и пр.. В качестве первичных датчиков температуры используются термометры сопротивления (ГОСТ 6651-94), термопары (ГОСТ 6616-94) и термопреобразователи с унифицированным токовым выходом. В качестве датчика влажности используется датчик емкостного типа. ИТВР 2606D осуществляет регулирование температуры и влажности двух типов: 2-х позиционное регулирование (один силовой выход для регулирования) и 3-х позиционное регулирование (два силовых выхода для регулирования, параметр «время удара» и параметр «время паузы»). ИТВР имеет дополнительную функцию: организация технологического цикла из нескольких шагов (функция «линейной развертки»).
Технические характеристики регулятора влажности ИТВР-2606D
| Наименование | Значение |
| Тип используемого термопреобразователя | Pt100 (W=1.385) по ГОСТ 6651-94 |
| Диапазон измеряемых температур | -50…+90 °С |
| Время измерения температуры одного канала | 1с |
| Число каналов регулирования и измерения температуры | 1 |
| Пределы допускаемого значения приведенной основной погрешности измерения температуры | 0,2% |
| Диапазон измеряемой относительной влажности | 0…100% |
| Время измерения влажности одного канала | 0,5с |
| Число каналов регулирования и измерения влажности | 1 |
| Пределы допускаемого значения приведенной основной погрешности измерения влажности | 3% |
| Число силовых выходов | 4 управляющих реле или 4 оптосимистора |
| Аналоговый выход для регистрации влажности | 0 — 10 В или 4 — 20мА (0 — 5 мА только для 48х96х155 мм) |
| Электрическое сопротивление изоляции | 20 МОм |
| Потребляемая мощность | 5 Вт |
| Индикация измеряемых и задаваемых величин | цифровая |
| Связь с компьютером | асинхронный последовательный интерфейс |
| Напряжение питания сети переменного/постоянного тока |
180-240 В |
| Климатическое исполнение | УХЛ4.2. |
| Защита от пыли и воды | IP40 |
| Температура окружающей среды | от +5 °С до +50 °С |
| Относительная влажность | не более 80 % при температуре 35 °С и более низких температурах без конденсации влаги |
| Атмосферное давление | от 86 до 106.7 кПа |
| Вибрация мест крепления | амплитуда — 0.1 мм, частота — не более 25 Гц |
| Напряженность внешнего магнитного поля | не более 400 А/м |
| Коммутируемая мощность (cos j > 0,4) | 220Вх7А (реле) или 220Вх2А (оптосимистор) |
| Окружающая среда | не взрывоопасна, не содержит солевых туманов, токопроводящей пыли, агрессивных газов или паров, разрушающих металл и изоляцию. |
| Дополнительные функции | организация технологического цикла из нескольких шагов «линейная развертка», количество шагов (этапов) — 9 |
| Средний срок службы прибора | 12 лет |
| Габариты (мм) | 48х96х155мм 96х96х96мм |
| Масса | не более 1 кг |
Перечень функций ИТВР-2606D
— формирование релейного закона регулирования с гистерезисом для канала измерения температуры и канала измерения влажности;
— формирование трехпозиционного регулирования по алгоритму «удар»-«пауза»;
— выполнение технологического цикла (функция «линейной развертки»);
— цифровая индикация измеряемых величин и точек задания;
— цифровая индикация параметров настройки (по вызову);
— редакция параметров настройки;
— коррекция нуля шкалы прибора;
— индивидуальная коррекция термопреобразователя.
В состав регуляторов входят:
— блок питания;
— блок коммутаторов;
— модуль АЦП;
— модуль аналогового выхода;
— микропроцессор;
— блок индикации и управления;
— модуль силовых выходов.
Габаритно-присоединительные размеры ИТВР-2606D
Схема подключения ИТВР-2606D
C совмещенным датчиком влажности и температуры без выходного унифицированного сигнала
В комплект поставки входит:
— ИТВР 2606 — 1шт.
— Угольники — 2шт.
— Паспорт — 1шт.
Возможные ошибки при оформлении заказа на измеритель температуры и влажности регулирующий
Ввиду относительной сложности обозначения и формы заказа на регуляторы ИТВР, рекомендуем быть внимательными при оформлении, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название вторичного прибора: измеритель-сигнализатор технологических параметров, термоизмеритель, архиватор, преобразователь, регистратор и т.п.
— неправильные обозначения модели: ИТРВ, многоканальный ИТВР, двух/ трех диапазонный ИТВР-2606, итвр-2606d, итвр2606d, ИТВР2606В, ИТВР2606D и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: regulyator temperatury i vlazhnosti ITVR-2606D, ITVR2606D, itvr-2606d, itvr2606d, BNDH-2606В, bnvh-2606в,htuekznjh bndh2606 и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (количества входных каналов, типа выхода, наличие интерфейса) в простой форме изложения и наши специалисты подберут необходимый Вам вторичный прибор и доп. оборудование.
