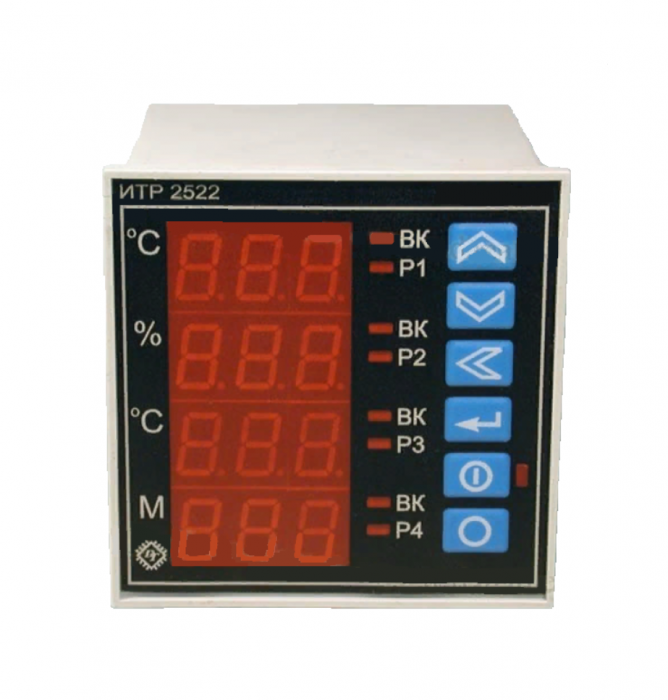

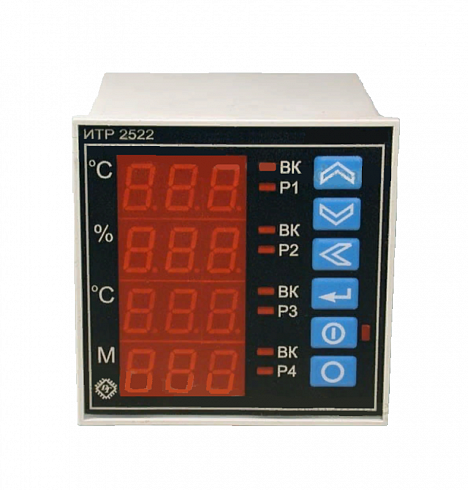

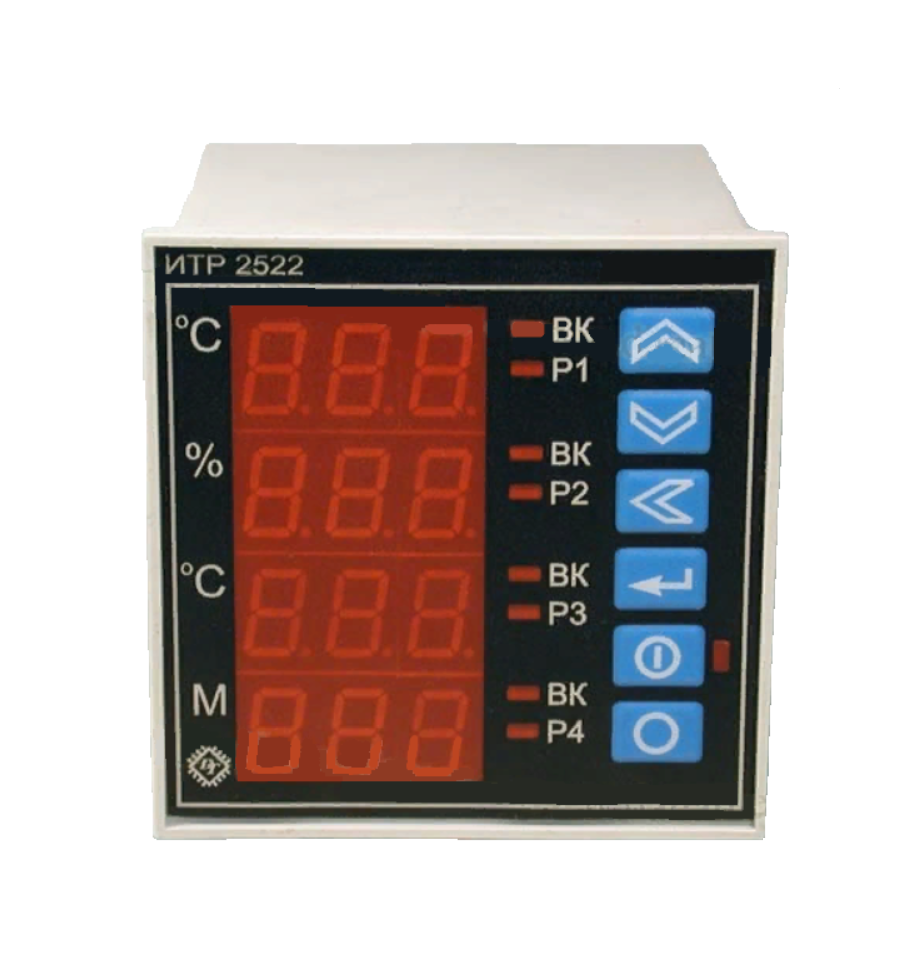

Регулятор температуры и влажности ИТР-2522 предназначен для измерения и двухпозиционного регулирования температуры и влажности. Прибор работает в комплекте с термометрами сопротивления (ГОСТ 6651-94). В частности, ИТР-2522 может быть использован для управления установкой, обеспечивающей подсушку, обжарку или варку мясных и колбасных изделий.
Технические характеристики регулятора влажности ИТР-2522
| Наименование | Значение |
| Тип используемого термопреобразователя | любой по ГОСТ 6651-94 |
| Диапазон измеряемых температур | -50…+600 °С |
| Число каналов регулирования и измерения температуры | 2 |
| Пределы допускаемого значения приведенной основной погрешности измерения температуры | 0,5% |
| Диапазон измеряемой относительной влажности | 0…100% |
| Метод измерения влажности | психрометрический |
| Число каналов регулирования и измерения влажности | 1 |
| Пределы допускаемого значения приведенной основной погрешности измерения влажности | 3% |
| Число силовых выходов | 3 или 4 реле или симистора ( по заказу ) |
| Электрическое сопротивление изоляции | 20 МОм |
| Потребляемая мощность | 5 Вт |
| Индикация измеряемых и задаваемых величин | цифровая |
| Связь с компьютером | двухпроводной интерфейс (по заказу) |
| Напряжение питания сети переменного тока |
220 В |
| Климатическое исполнение | УХЛ4.2. |
| Устойчивость и прочность к воздействию вибраций | группа L1 |
| Защита от пыли и воды | IP40 |
| Температура окружающей среды | от +5 °С до +50 °С |
| Относительная влажность | не более 80 % при температуре 35 °С и более низких температурах без конденсации влаги |
| Атмосферное давление | от 86 до 106.7 кПа |
| Вибрация мест крепления | амплитуда — 0.1 мм, частота — не более 25 Гц |
| Напряженность внешнего магнитного поля | не более 400 А/м |
| Коммутируемая мощность (cos j > 0,4) | 220Вх7А (реле) или 220Вх2А (симистор) |
| Зона возврата по всем трем каналам регулируется | по каналу измерения температуры — от 0 до 99 °С по каналу измерения влажности — от 0 до 99 % |
| Задаваемый на встроенный таймер диапазон времени регулирования | 0…999мин. |
| Окружающая среда | не взрывоопасна, не содержит солевых туманов, токопроводящей пыли, агрессивных газов или паров, разрушающих металл и изоляцию. |
| Монтаж | прибор предназначен для утопленного монтажа на вертикальных щитах и панелях |
| Предельное число циклов срабатывания реле | 5 000 000 |
| Средний срок службы прибора | 12 лет |
| Габариты (мм) | 96х96х90мм |
| Масса | не более 1 кг |
В состав регулятора влажности и температуры ИТР- 2522 входят:
— блок питания;
— микропроцессорный блок;
— блок индикации и клавиатуры;
— аналого-цифровой преобразователь (АЦП);
— релейный блок.
Габаритно-присоединительные размеры и схема подключения ИТР-2522
Для просмотра изображения нажать на картинку для возврата на страницу нажать на ← (назад)
Форма обозначения для заявки
В комплект поставки входит:
— ИТР-2522 1шт.
— Угольники 2шт.
— Комплект ответных разъемов 1компл.
— Дискета с драйвером 1шт. (по заказу)
— Паспорт и руководство по эксплуатации 1шт.
Возможные ошибки при оформлении заказа на регулятор температуры и влажности
Ввиду относительной сложности обозначения и формы заказа на регуляторы ИТР, рекомендуем быть внимательными при оформлении, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название вторичного прибора: измеритель-сигнализатор технологических параметров, термоизмеритель, архиватор, преобразователь, регистратор и т.п.
— неправильные обозначения модели: ИРТ, многоканальный ИТР, двух диапазонный ИТР-2522, итр-2522, итр2522, ИТР2522, ИТР252 и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: regulyator temperatury i vlazhnosti ITR-2522, ITR2522, itr-2522, itr2522, BNH-2522, bnh-2522,htuekznjh bnh2522 и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (количества входных каналов, типа выхода, наличие интерфейса) в простой форме изложения и наши специалисты подберут необходимый Вам вторичный прибор и доп. оборудование.
