Измерители ИТВ-2605 предназначены для измерения температуры и влажности в различных технологических процессах химической, перерабатывающей промышленности; в производстве и хранении продуктов питания; в машиностроении, энергетике и прочих областях применения.

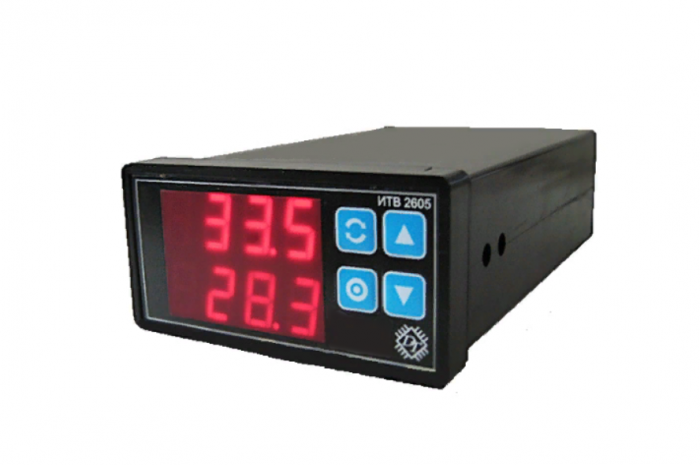

ИТВ-2605D — щитовой, микропроцессорный измеритель температуры и влажности.
ИТВ-2605/8 — щитовой, микропроцессорный и многоканальный измеритель температуры и влажности.
ИТВ-2605/8DIN — щитовой, микропроцессорный и многоканальный измеритель температуры и влажности для настенного монтажа на DIN – рейках.
Стоимость и диапазоны измерений измерителей ИТВ
| Модель | Диапазон измерения | Количество входных каналов | Цена/руб. |
| ИТВ-2605D | -50…+90 °С | 1 | 10490 |
| ИТВ-2605/8 | -50…+125 °С | 8 | 52990 |
| ИТВ-2605/8 DIN | -50…+125 °С | 8 | 52990 |
Технические характеристики измерителя влажности ИТВ-2605D, -2605/8, -2605/8DIN
| Наименование | Значение |
| Тип датчика температуры | ИТВ-2605/8, ИТВ-2605D: преобразователь DS1820 ИТВ-2605/8DIN: преобразователь DS18S20(<90°C); Pt100(<180°C) |
| Диапазон измеряемых температур | ИТВ-2605D: -50…+90 °С ИТВ-2605/8, ИТВ-2605/8DIN: -50…+125 °С |
| Число каналов регулирования и измерения температуры | ИТВ-2605/8, ИТВ-2605/8DIN: 8 ИТВ-2605D: 1 |
| Пределы допускаемого значения приведенной основной погрешности измерения температуры | 0,5% |
| Тип датчика влажности | датчик емкостного типа |
| Диапазон измеряемой относительной влажности | 0…100% |
| Число каналов регулирования и измерения влажности | ИТВ-2605D: 1 ИТВ-2605/8, ИТВ-2605/8DIN: 8 |
| Пределы допускаемого значения приведенной основной погрешности измерения влажности | 3% |
| Аналоговый выход для регистрации влажности | ИТВ-2605D: 0 — 10 В или 4 — 20мА (0 — 5 мА) |
| Электрическое сопротивление изоляции | 20 МОм |
| Потребляемая мощность | 5 Вт |
| Индикация измеряемых и задаваемых величин | цифровая |
| Связь с компьютером | ИТВ-2605D, ИТВ-2605/8: асинхронный последовательный интерфейс |
| Напряжение питания сети |
ИТВ-2605/8, ИТВ-2605/8DIN: 100-240 В переменного тока ИТВ-2605D: 100-240 В переменного тока/ постоянного тока |
| Климатическое исполнение | УХЛ4.2. |
| Защита от пыли и воды | IP40 |
| Температура окружающей среды | от +5 °С до +50 °С |
| Относительная влажность | не более 80 % при температуре 35 °С и более низких температурах без конденсации влаги |
| Атмосферное давление | от 86 до 106.7 кПа |
| Вибрация мест крепления | амплитуда — 0.1 мм, частота — не более 25 Гц |
| Напряженность внешнего магнитного поля | не более 400 А/м |
| Окружающая среда | не взрывоопасна, не содержит солевых туманов, токопроводящей пыли, агрессивных газов или паров, разрушающих металл и изоляцию. |
| Монтаж | ИТВ-2605/8, ИТВ-2605D: прибор предназначен для утопленного монтажа на вертикальных щитах и панелях ИТВ-2605/8DIN: прибор предназначен для настенного монтажа на DIN – рейках |
| Средний срок службы прибора | 12 лет |
| Габариты (мм) | ИТВ-2605/8: 48х96х140 мм ИТВ-2605D: 48х96х165 мм ИТВ-2605/8DIN: 70х88х57 мм |
| Масса | не более 1 кг |
Перечень функций, выполняемых ИТВ-2605
| ИТВ-2605D | ИТВ-2605/8 | ИТВ-2605/8DIN |
| — цифровая индикация измеряемых величин; — редакция параметров настройки; — коррекция нуля шкалы прибора; — связь с эвм. |
— цифровая индикация измеряемых величин; — цифровая индикация параметров настройки (по вызову); — редакция параметров настройки; — коррекция нуля шкалы прибора; — индивидуальная коррекция термопреобразователя |
— цифровая индикация измеряемых величин; — цифровая индикация параметров настройки (по вызову); — редакция параметров настройки; |
В состав измерителей входят:
— блок питания;
— микропроцессор;
— блок индикации и управления;
— модуль АЦП; (только ИТВ-2605D)
— модуль аналогового выхода; (только ИТВ-2605D)
Габаритно-присоединительные размеры и схема присоединения совмещенного датчика температуры и влажности ИТВ-2605D
Для просмотра изображения нажать на картинку для возврата на страницу нажать на ← (назад)
В комплект поставки входит:
— ИТВ 2605-8/ ИТВ 2605-8 DIN/ ИТВ 2605D — 1 шт.
— Угольники — 2 шт.
— Паспорт — 1 шт.
— Датчик температуры и влажности — 1шт. (только для ИТВ-2605D)
— Соединительный кабель — 1шт. (только для ИТВ-2605D)
Возможные ошибки при оформлении заказа на измерители температуры и влажности
Ввиду относительной сложности обозначения и формы заказа на измерители ИТВ, рекомендуем быть внимательными при оформлении, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название вторичного прибора: регистратор-сигнализатор технологических параметров, термоизмеритель, архиватор, преобразователь, терморегулятор и т.п.
— неправильные обозначения модели: ИВТ, ИТВ26058, итв-2605-8, итв2605/8, ИТВ2605В, итв2605d, ИТВ2605D, итв2605 и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: izmeritel temperatury i vlazhnosti ITV-2605, ITV2605, itv-2605, itv2605, ITV-2605В, itv-2605в, BND-2605, bnd-2605, bpvthbntkm bnd2605в и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (количества входных каналов, типа выхода, диапазон измерения, наличие интерфейса) в простой форме изложения и наши специалисты подберут необходимый Вам вторичный прибор и доп. оборудование.
