В данном подразделе представлен ПИД-регулятор температуры и влажности Гигротерм-38К5 со светодиодной индикацией. Относительная влажность измеряется по выбору либо комбинированным емкостным датчиком влажности ЕДВ2Б, либо психрометрическим методом.

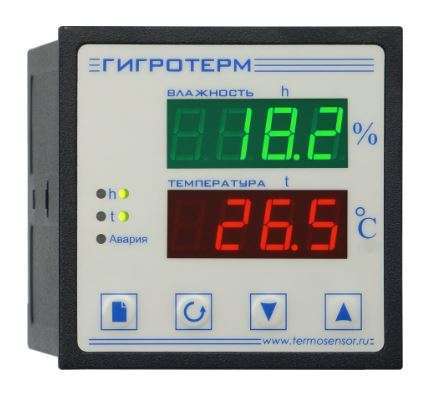

ПИД-регулятор температуры и влажности Гигротерм-38К5 имеет две строки светодиодных цифровых индикаторов.
ПИД-регулятор температуры Гигротерм-38К5 имеет конфигурацию 38К5/5Р/485/2М (5 реле, интерфейс RS485, архивная память).
Стоимость измерителя-регулятора Гигротерм-38К5 зависит от исполнения, варианта комплектации, общего объема заказа, цен на доп. оборудование и других ценообразующих факторов.
Оптовая цена регулятора Гигротерм-38К5 высылается по запросу.*
*- Конкретные условия поставки и цены, как заказать (купить) измеритель-регулятор Гигротерм-38К5/5Р/485/2М, а также наличие на складе или срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.
Технические характеристики ПИД-регулятора температуры и влажности Гигротерм-38К5
Типы датчиков: емкостной комбинированный датчик ЕДВ2Б (параметры датчика см. ниже).
Выходы: реле с переключающимися контактами (7А, ~220В).
Закон регулирования: ПИД, двухпозиционный, трехпозиционный.
Диапазон температур измерения: от -40°С до 85°С.
Напряжение питания: ~220В.
Диапазон температур эксплуатации: от -30°С до 50°С.
Корпус: металлический, для щитового монтажа.
Дисплей: два светодиодных, четырехразрядный, зеленый и красный, высота символов 14мм; пять светодиодных индикаторов режима работы.
Габаритные размеры: лицевая панель 96х96мм, глубина 92мм, вырез в щите 92х92мм.
Гарантия: 3 года.
Основные параметры терморегуляторов серии Гигротерм-38 (-38К5, -38Е6)
| Вход | |||
| Измерение температуры | |||
| Общие характеристики | Диапазон измерения | от минус 40 до плюс 85 °C | |
| Разрешение | 1°C или 0,1°C (выбирается пользователем) | ||
| Погрешность | 0,3 | ||
| Типы датчиков | Термопары: ХА(К), ХК(L), ЖК(J), МК(Т), НН(N) Термометры сопротивления: Pt, Cu |
||
| Измерение влажности | |||
| Общие характеристики | Диапазон измерения | 0…100% | |
| Погрешность | 3,5% | ||
| Разрешение | 0,1% | ||
| Типы датчиков | Датчик ЕДВ2Б и ЕДВ2Б-М (производство ООО «Термосенсор») | ||
| Психрометрический («сухой» и «влажный» термометры) | |||
| Выходы | |||
| Реле | Количество | 5 | |
| Максимальная | 7 А, ~ 230 В (на активной нагрузке) | ||
| Назначение выхода | Реле 1 — для управления влажностью (увеличения влажности при работе с электрозадвижкой) Реле 2 — для аварийной сигнализации по влажности или для уменьшения влажности (при использовании электрозадвижки) Реле 3 — для управления температурой (увеличения температуры при работе с электрозадвижкой) Реле 4 — для аварийной сигнализации по температуре или для снижения температуры (при использовании электрозадвижки) Реле 5 – для общей аварийной сигнализации |
||
| Применение | Непосредственное управление нагрузкой до 7А, включение пускателя, промежуточного реле и др. | ||
| Особенности | Возможность выбора конфигурации контактов реле — Н.Р. или Н.З. |
||
| Функции регулирования | |||
| Регулирование температуры и влажности | Закон регулирования | Двухпозиционный (вкл/выкл) Пропорционально-интегрально-дифференциальный (ПИД) Трехпозиционный (для управления электрозадвижкой) |
|
| Метод управления мощностью | При ПИД регулировании: ШИМ При трехпозиционном регулировании: импульсный |
||
| Особенности | Ограничение максимальной выводимой мощности | ||
| Аварийная сигнализация | |||
| Аварийная сигнализация по температуре и влажности |
Перегрев выше заданной аварийной температуры | ||
| Превышение влажности выше заданного значения | |||
| Сервисные функции | |||
| Цифровая фильтрация сигнала | |||
| Ограничение доступа к параметрам настройки | |||
| Вычисление точки росы | |||
| Питание | ~230 В, 50 Гц | ||
| Потребляемая мощность | Не более 10 Вт | ||
| Общая информация | |||
| Индикаторы | LED индикаторы красного и зеленого цвета, высота символов — 14 мм. Пять одиночных светодиодов для индикации режима работы прибора |
||
| Конструктивное исполнение, масса и | Корпус металлический или комбинированный — металл-пластик. Исполнение — для монтажа в щит, монтажный вырез — 92х92 мм, лицевая | ||
Регуляторы температуры и влажности (терморегуляторы) серии Гигротерм-38 предназначены для измерения и регулирования температуры и относительной влажности.
При измерении влажности ёмкостным датчиком ЕДВ2Б-М сенсор влажности подключается ко входу 3. Так же прибор измеряет влажность ёмкостным датчиком ЕДВ2Б.
Вход 2 служит для измерения температуры и может работать с термопарами ХА(К), ХК(L), ЖК(J), МК(Т), НН(N) или термометрами сопротивления Pt, Cu, а вход 3 — для измерения влажности.
Терморегулятор Гигротерм-38 имеет возможность определять влажность психрометрическим методом («сухой» и «влажный» датчики). В этом случае вход 1 предназначен для измерения температуры «влажного датчика», вход 2 — для измерения температуры «сухого датчика». Данный метод измерения влажности является ознакомительным.
Прибор Гигротерм38 имеет пять реле. Функциональное назначение выходов определяется установленным законом регулирования температуры и влажности. К выходам подключаются различные исполнительные устройства – пускатели, парогенераторы, аварийные сигнализаторы, задвижки с электроприводом и др.
Габаритные размеры регулятора Гигротерм-38
Параметры измерителя влажности ЕДВ2Б
Измеритель влажности ЕДВ2Б является комбинированным датчиком, который необходим для совместной работы с приборами Гигротерм-38Е6, 38М5, 38К5, 38Е5, 38F5 и другими измерителями-регуляторами влажности и температуры.
Конструкция датчика влажности ЕДВ2Б:
— ёмкостный датчик влажности фирмы «Honeywell»,
— термометр сопротивления Pt100.
Время установления показаний ёмкостного датчика составляет 100 секунд. Диапазон измерения относительной влажности 0-100% при температуре окружающей среды −40°С …85°С. При этом конденсация влаги нежелательна.
Технические характеристики датчика ЕДВ2Б:
— схема подключения: 6-проводная;
— диапазон измерения влажности: от 0% до 100%;
— диапазон измерения температуры: от −40°С до 85°С.
Возможные ошибки при оформлении заказа на датчик температуры и влажности Гигротерм-38-К5 (термогигрометр и терморегулятор)
При заказе датчика температуры и влажности Гигротерм-38-К5 (термогигрометра и терморегулятора) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: гигрометр, термогигрометр, гигротермометр, датчик логгер температуры влажности, терморегулятор, теплорегулятор, термореле, реле температуры влажности, регистратор температуры влажности, температурный контроллер, датчик, сигнализатор, регулятор, терморегулятор, термоконтроллер, термосигнализатор, индикатор, прибор контроля, системы контроля температуры и влажности, измеритель температуры, влажности и т.п.
— неправильные обозначения модели: Гигротерм38К5, Гигротерм38-К5, Гигротерм-38-к5, Гигро-терм-38К-5, Гигро-терм-38-5К, Гигротерм38-К6, Гигротерм-З8К6 и т.п.
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, meter-regulator of temperature and humidity Gigroterm-38K5, gigroterm-38e6k5 pid-regulyator temperatury i vlazhnosti, Ubuhjnthv-38R5 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на ИР влажности и температуры Гигротерм-38К6, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (необходимую конфигурацию выходов, интерфейсы и т.п.) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на измеритель — ПИД-регулятор температуры и влажности Гигротерм-38К5:
см. Карта заказа Гигротерм-38К5 ПИД-регулятор температуры и влажности одноканальный (скачать опросный лист).
см. Технические характеристики Гигротерм-38К5 ПИД-регулятор температуры и влажности (Тех.описание).
см. Руководство по эксплуатации Гигротерм-38К5 ПИД-регулятор температуры и влажности.
см. Методика поверки Гигротерм-38К5 ПИД-регулятор температуры и влажности.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт самописца, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
