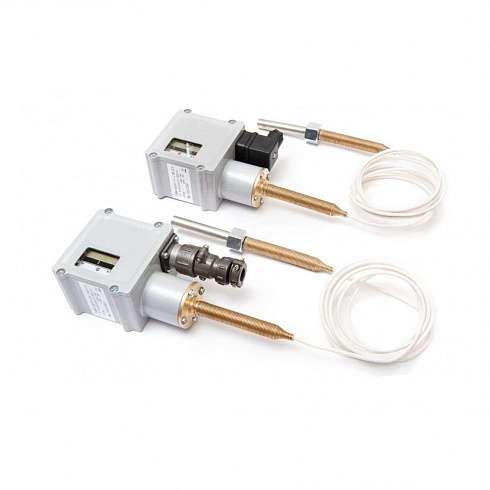

ТДМ-102 Датчик-реле температуры манометрический

Датчики-реле температуры ТДМ-102 манометрические предназначены для контроля и двухпозиционного регулирования температуры жидких и газообразных сред (воздух, хладоны, масла, пресная и морская вода и др.) в холодильных установках, применяемых на железнодорожном и автомобильном подвижных составах, судах, а также в стационарных холодильных установках и других устройствах. Приборы могут быть использованы в системах сигнализации, контроля, двухпозиционного регулирования и защиты (электровозы: ВЛ80С, ВЛ80Р, ВЛ85: тепловозы: 2ТЭ121, 2ТЭ136, ТЭ10, 2ТЭ116У, ТГ102; М62, ТЭМ2, ЗТЭ116У, и другие).

Рабочее положение датчико-реле ТДМ-102 в пространстве — вертикальное, чувствительной системой вниз.

Термосистемы датчиков-реле температуры ТДМ-102 могут иметь длину соединительного капилляра 2,5 м или 4 м. По согласованию изготавливаются приборы с длиной капилляра в диапазоне от 1 до 10 м.

Датчики-реле температуры ТДМ-102 являются аналогами датчиков-реле ТАМ-102 и подходят для замены датчиков-реле КРМ по температуре.

Средний срок службы прибора не менее 12 лет.
Средняя наработка до отказа не менее 100000 ч.

Стоимость датчика-реле температуры ТДМ-102 зависит от модификации, наличия дополнительных опций, общего объема заказа и других ценообразующих факторов (см. форму заказа датчика-реле ТДМ-102).
Цена  датчика-реле ТДМ-102 (базового исполнения) высылается по запросу*.
*- Конкретные условия поставки и цены, как заказать (купить) датчик-реле ТДМ-102, а также наличие на складе или срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.

См. также Манометрический датчик-реле температуры ТДМ-103, без капилляра, уставки от -50°С до +170°С.

Технические характеристики манометрического датчика-реле температуры ТДМ-102

Принцип работы манометрического датчика-реле температуры ТДМ-102 основан на использовании зависимости давления наполнителя термосистемы от температуры контролируемой среды и уравновешивании силы, создаваемой давлением на чувствительный элемент (сильфон) силами упругих деформаций сильфона и пружины.

Во время работы прибора температуре среды, окружающей термобаллон, соответствует определенное давление наполнителя внутри термосистемы.
Изменение равновесия сил, вызванное изменением давления наполнителя термосистемы в зависимости от изменения температуры контролируемой среды, приводит к перемещению передаточного механизма и перебросу контактной группы прибора.

В датчиках ТДМ-102 ↑ при понижении температуры контролируемой среды до значения, соответствующего уставке, контакты 1-3 замыкаются, при этом контакты 1-2 размыкаются (срабатывание), при повышении температуры на величину зоны возврата контакты 1-3 размыкаются, а контакты 1-2 замыкаются (возврат).

В датчиках-реле ТДМ-102 ↓ при повышении температуры контролируемой среды до значения, соответствующего уставке, контакты 1-2 замыкаются (срабатывание), при этом контакты 1-3 размыкаются, при понижении температуры на величину зоны воз- врата контакты 1-2 размыкаются (возврат), а контакты 1-3 замыкаются.

Условия эксплуатации и параметры рабочей (контролируемой) среды датчика-реле ТДМ-102

Виды климатического исполнения по ГОСТ 15150-69:

В2 – для приборов с соединителем типа 2РТТ, под наблюдением Морского Регистра и Речного регистров.
Приборы климатического исполнения В2 также пригодны для эксплуатации в условиях В5 по ГОСТ 15150, кроме открытой палубы судов.
УХЛ2 — для приборов с электрическим соединителем типа ШР, по EN 175301-803/

Датчики-реле температуры ТДМ-102 устойчивы к воздействию температуры окружающего воздуха (Тос) от минус 50 до плюс 70 °С при относительной влажности до 90% и к воздействию атмосферного давления от 0,084 до 0,113 МПа (от 630 до 850 мм рт.ст.).

Приборы работоспособны в атмосфере типов I — III по ГОСТ 15150.

Степень пылеводозащиты корпуса  — IP64.

Датчики-реле ТДМ-102 пригодны для эксплуатации во всех макроклиматических районах на суше и на море и отличаются устойчивостью к механическим воздействиям (вибрация, удары, тряска, качка и т.д.).

Контролируемые среды:

– воздух, хладоны (хладагенты, фреоны), масла, пресная вода, а также другие среды, не вызывающие коррозии контактирующих с ними материалов деталей приборов, меди и медным сплавам, оловянно-свинцовому, серебряным припоям, сталям;
– приборы с защитным кожухом предназначены для контроля, регулирования температуры морской воды и рассолов.

Для приборов с защитным кожухом термопатрона, контролируемые среды не должны быть агрессивны к стали, для приборов без защитного кожуха — медным сплавам.

Не допускается применение приборов на средах, содержащих абразивные компоненты.

Модификации, диапазоны уставок и способы электрического подсоединения датчика-реле температуры ТДМ-102

Зона возврата (дифференциал) датчика-реле температуры ТДМ-102 нерегулируемая, не более 6 °С,  может быть направлена как в сторону повышения температуры, так и в сторону понижения.

Прибор имеет информационную шкалу уставок с числовой отметкой уставки и с отметкой максимального и минимального значения.
Уставка соответствует температуре контролируемой среды, при которой происходит срабатывание контактов прибора.
Настройка приборов на конкретную уставку срабатывания производится предприятием-изготовителем в соответствии с заказом.

Датчики-реле температуры ТДМ-102 манометрические поставляются настроенными на фиксированную температуру (уставку) в диапазоне от +10 °С до +130 °С.

Значение уставки выбирается из диапазона уставок с шагом 1 °С.
При отсутствии в заказе значения уставки срабатывания, приборы настраиваются на предприятии-изготовителе на:
ТДМ-102-01 – (50 ± 3) °С;
ТДМ-102-02 – (100 ± 3) °С.

Допускается перенастройка уставки и направления зоны возврата в приборах у потребителя в пределах уставок.

Основная погрешность уставки приборов — не более ± 3 °С.

Значения пределов уставок, предельные значения температуры контролируемой среды должны соответствовать указанным в следующей таблице.

*Соединители стандарта EN 175301-803.

Коммутационная износостойкость контактов (число коммутируемых циклов) — 150000 при значениях, указанных в следующей таблице.

Габаритные и монтажно-присоединительные размеры датчика-реле температуры ТДМ-102

Габаритные размеры датчика-реле температуры ТДМ-102

Форма (структура) записи условного обозначения при заказе датчика-реле температуры ТДМ-102

Для того, чтобы заказать (купить) датчик-реле температуры ТДМ-102, необходимо сделать запрос по электронной почте или телефонам отдела продаж, указанным в разделе сайта Контакты.

При оформлении заказа на манометрический датчик-реле температуры ТДМ-102 (терморегулятор) нужно придерживаться следующей установленной формы (структуры) обозначения прибора при заказе:

Примечание
1 — соединители EN 175301-8-3 форма А и типа ШР ставятся на приборы в климатическом исполнении УХЛ2, типа 2РТТ на приборы в климатическом исполнении В2,5;
2 — поставляется по отдельному заказу.

Пример записи обозначения температурного датчика-реле ТДМ-102 и его расшифровка:

— датчик-реле температуры ТДМ-102, с диапазоном уставок от 10 до 600С, с нерегулируемой зоной возврата, с соединителем по форма А, климатического исполнения УХЛ2, с направлением зоны возврата в сторону понижения температуры относительно уставки, с уставкой срабатывания 300С, с длиной капилляра 1,5м, с комплектом монтажных частей К1:

«Датчик-реле температуры ТДМ-102-01-1-1, ↓, уставка 300С, 1,5м, К1, ТУ 4218-003-9717222-12».

Опции, дополнительная комплектация и аксессуары для манометрических датчиков-реле температуры ТДМ-102:

— защитная гильза из нержавеющей стали (Рраб до 25МПа(250Бар), диаметр 12, 14мм, штуцер G1/2 или М20х1,5);
— фланец торцевой (для тонкостенных и безнапорных систем трубопроводов), материал — латунь;
— бобышка монтажная прямая (адаптер вварной для толстостенных напорных систем под приварку);
— кран шаровый полнопроходный (не рекомендуется, т.к. правильнее осуществлять монтаж в защитную гильзу через бобышку);
— прокладки/уплотнения (медные, фторопластовые, паранитовые, резиновые и др. в зависимости от давления и температуры);
— теплопередающая паста (гель) для обеспечения нормальной теплопередачи от гильзы к термобаллону.

Возможные ошибки при оформлении заказа на температурное реле  ТДМ102 (термореле, термостат)

При заказе регулятора — температурного реле ТДМ102 и других термореле (термостатов, терморегуляторов)  рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: измеритель, регистратор, регулятор температуры, термореле, сигнализатор температуры, термосигнализатор, термометр, термостат, сенсор, детектор, измеритель, датчик-преобразователь температуры  и прочие ошибки в обозначении прибора.
— неправильные обозначения модели: ТДМ102, ТМД, ДТМ, ТТМ, ДМТ и т.п.
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например:pressure gauge temperature switch TDM-102, thermal switch, thermostat, tdm-102 datchik-rele temperatury manometricheskij, NLV-102(в  En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на сигнализатор — регулятор температуры ТДМ102 (термореле, термостат), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).

Техническая документация на манометрический датчик-реле температуры ТДМ-102

см. Карта заказа ТДМ-102 датчик-реле температуры манометрический (скачать опросный лист oprosnyj-list-rotametry).
см. Технические характеристики ТДМ-102 датчик-реле температуры манометрический (Тех.описание).
см. Руководство по эксплуатации ТДМ-102 датчик-реле температуры манометрический.
см. Методика поверки ТДМ-102 датчик-реле температуры манометрический.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
