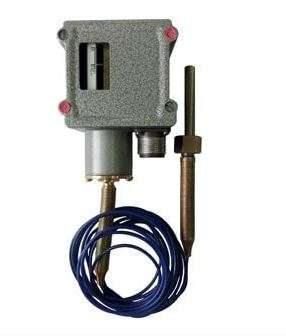

Манометрические капиллярные датчики-реле температуры ТАМ-102С-1/2 (Сигнализатор-термореле) предназначены для использования в качестве сигнализаторов в холодильных установках, а также в других системах контроля и регулирования температуры газообразных и жидких сред.
Контролируемая среда датчиками-сигнализаторами температуры ТАМ-102С-1/2 — воздух, хладоны, масла, пресная вода, а также другие среды, не вызывающие коррозии контактирующих с ними материалов деталей приборов, меди и медным сплавам, оловянно-свинцовому, серебряным припоям, сталям.
Данные сигнализаторы TAM-102C-1/2^ эксплуатируются в условиях, установленных для исполнения УХЛЗ, В2,5 по ГОСТ 15150-69.
1. Основные технические характеристики датчиков-реле температуры ТАМ-102С-1/2
- Настройка манометрического сигнализатора TAM-102C-1/2^ на конкретную уставку срабатывания осуществляется предприятием-изготовителем в соответствии с заказом. Значение уставки выбирается из диапазона уставок с шагом 10С.
- При отсутствии в заказе значения уставки срабатывания, температурные реле TAM-102C-1/2^ будут настроены на предприятии-изготовителе на минимальное значение уставки внутри соответствующего нормированного диапазона уставок.
- Допускается перенастройка TAM-102C-1/2^ у потребителя в пределах значений, которые указаны в таблице 1.
1.1. Максимально допускаемое значение температуры контролируемой среды для датчиков-реле температуры ТАМ-102С-1/2
| Условное обозначение прибора | Диапазон уставок, °C | Максимально допускаемое значение температуры контролируемой среды, °C |
| ТАМ-102С-1(2)-1 | от + 5 до +35 | +70 |
| ТАМ-102С-1(2)-2 | от +30 до +60 | +85 |
| ТАМ-102С-1(2)-3 | от +55 до +100 | +130 |
| ТАМ-102С-1(2)-4 | от +10 до +60 | +85 |
| ТАМ-102С-1(2)-5 | от + 50 до +130 | +145 |
| ТАМ-102С-1(2)-6 | от +50 до +130 | +145 |
| ТАМ-102С-1(2)-7 | от -20 до +10 | +45 |
| ТАМ-102С-1(2)-8 | от — 35 до -5 | +40 |
1.2. Термосигнализаторы ТАМ-102С-2/1 рассчитаны на работу при нагрузках на контакты, указанных к таблице ниже:
| Род тока | Напряжение, В | Коммутируемая мощность, Вт | Ток, А | Cos j, не менее | Частота, Гц | |
| мин. | макс. | |||||
| Постоянный | от 12 до 24 | 60 | 0,1 | — | — | — |
| Переменный | 127; 220 | — | 0,1 | 6 | 0,6 | 50 или 60 |
- Минимальное значение коммутируемого тока 0,1А, при этом индуктивность для постоянного тока не более 5 мГн.
- Не допускается применение датчиков-реле для коммутации минимальных токов, если до этого они использовались при других токовых нагрузках.
Датчики-реле (термостаты) TAM-102C-2/1^ устойчивы и сохраняют параметры в условиях воздействия рабочей пониженной минус 10 °С и рабочей повышенной плюс 55 °С.
По защищенности от попадания внутрь пыли и проникновения воды манометрические капиллярные термостаты ТАМ-102С-2/1 имеют исполнение IP64 по ГОСТ 14254-96.
Масса данных термосигнализаторов — не более 1,3 кг.
2. Схема электрических соединений манометрических сигнализаторов температуры TAM-102C-2/1^
| Обозначение разъема | Обозначение документа | |
| XP1 | XS1 | |
| База по EN175301-803 | Соединитель электрический GDA4080S62 форма А | EN175301-803 |
| Вилка ШР20П3Ш7 | Розетка ШР20П3НШ7 | ГЕ0.364.107ТУ |
| Вилка 2РТТ20Б3Ш5В | Розетка 2РТТ20КПН3Г5В | ГЕ0.364.120ТУ |
3. Структура условного обозначения сигнализаторов температуры ТАМ-102С-2/1
| Датчики-реле температуры ТАМ-102С-2/1 | -Х | -Х | -Х | -Х | -Х | -Х | -Х | -Х4 |
| Направление зоны возврата относительно уставки | «1» — в сторону повышения температуры | |||||||
| «2» — в сторону понижения температуры | ||||||||
| Диапазон уставок, °C | «1» от + 5 до +35 | |||||||
| «2» от +30 до +60 | ||||||||
| «3» от +55 до +100 | ||||||||
| «4» от +10 до +60 | ||||||||
| «5» от +50 до +130 | ||||||||
| «6» от +50 до +130 | ||||||||
| «7» от -20 до +10 | ||||||||
| «8» от -35 до -5 | ||||||||
| Длина капиллярной трубки, м | «1» — 1,5 | |||||||
| «2» — 2,5 | ||||||||
| «3» — 4 | ||||||||
| Электрический соединитель1 | «1» — по EN 175301-803 форма А | |||||||
| «2» типа ШР | ||||||||
| «3» типа 2РТТ | ||||||||
| Вид климатического исполнения и категория размещения по ГОСТ 15150-69 | «УХЛ3» | |||||||
| «В2,5»2 | ||||||||
| Экспортное исполнение | «Э» — при поставке на экспорт | |||||||
| Уставка | (значение уставки срабатывания согласно таблице 1 с указанием единиц измерения) | |||||||
| Комплект монтажных частей3 | «К1» с кронштейном ЦТКА.745323.143 | |||||||
| «К2» с кронштейном ЦТКА.745323.145 | ||||||||
| «К3» втулка с сальником | ||||||||
| «К4» с защитным кожухом |
- соединители EN 175301-803 форма А и типа ШР ставятся на приборы в климатическом исполнении УХЛ3, типа 2РРТ на приборы в климатическом исполнении В2,5;
- номинальные значения климатических факторов для эксплуатации приборов в рабочем состоянии — по ГОСТ 15150-69 для исполнения В категории 2, но при этом значение относительной влажности окружающего воздуха принимают таким как для категории 5.
- поставляется по отдельному заказу
- при заказе нескольких комплектов монтажных частей допускается перечисление через запятую.
Примеры записей обозначений термосигнализаторов ТАМ-102С-2/1 при заказе:
- датчик-реле температуры ТАМ-102С, направление зоны возврата в сторону понижения температуры относительно уставки, с диапазоном уставки от 55 до 100°C, с длинной капиллярной трубки 2,5 м, с электрическим соединителем типа 2РТТ, климатического исполнения В2,5, значение уставки 70°C, с монтажным комплектом К1: «Датчик-реле температуры ТАМ-102С-2-3-2-3, В2,5, уставка 70°С, К1 ТУ 4218-144-00227471-2012»;
