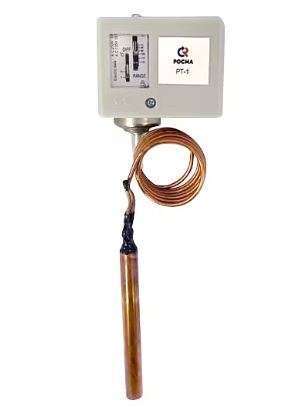

Манометрическое реле температуры РТ-1 (термореле, термостат) предназначено для коммутации электрических цепей в зависимости от изменения температуры неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред. Для работы реле РТ-1 (замыкание и размыкание электрической цепи) не требуется электропитание.
Область применения реле температуры РТ-1: системы вентиляции, холодильное оборудование, различные охлаждающие системы.
Стоимость реле температуры РТ-1 зависит от диапазона контроля температуры, длины капилляра, общего объема заказа, потребности в дополнительном оборудовании (комплектующих) и других ценообразующих факторов
| Тип термореле | Рабочий диапазон температур, С°* | Длина капилляра, м | Цена, руб.** |
| Реле температуры РТ-1 | 30…0 / −15…+15 / 0…+40 / +40…+90 / +70…+120 | 1 | 2775 |
| 1,5 | 2890 | ||
| 2 | 3015 |
*- По заказу возможно изготовление капилляра длиной до 12 м с шагом 1 м.
Дополнительные опции
| Наименование | Цена, руб.* |
| Повторная настройка реле температуры | 160 |
**- Цены на реле РТ-1 и дополнительные опции указаны без НДС=20%, без учета акций, скидок и спецпредложений. Конкретные условия поставки и цены, как заказать (купить) реле температуры РТ-1, а также наличие на складе регуляторов температуры — термореле (или срок изготовления/производства) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Карта заказа реле температуры РТ-1 (код условного обозначения)
| Тип | реле температуры | РТ |
| Материал термобаллона | медный сплав | 1 |
| Рабочий диапазон, С° | -30…0 / −15…+15 / 0…+40 / +40…+90 / +70…+120 | |
| Длина капилляра, м | 1 / 1,5 / 2 | |
Пример записи условного обозначения при заказе реле температуры:
РТ-1-(70-120°С)-2
Технические характеристики реле температуры РТ-1
| Рабочий диапазон измерения температуры, С° | Дифференциал (зона возврата), С° | Тмакс., С° |
| −30…0 | 2…10 | +45 |
| −15…+15 | ||
| 0…+40 | 5…15 | +120 |
| +40…+90 | ||
| +70…+120 |
Дифференциал (зона возврата) — разность температур между включением и отключением контактов реле.
Воспроизводимость — ±2%.
Однополюсный перекидной контакт.
Электрические характеристики — 8А ~220 В 16А ~110 В.
Схема подключения электрических контактов реле РТ-1
Диапазон рабочих температур, °C:
— окружающая среда: -30…+60,
— контролируемая среда: -30…+120.
Длина капилляра — 1 / 1,5 / 2 м (возможно изготовление капилляра длиной до 12 м с шагом 1 м).
Корпус — IP42, алитированная сталь 10.
Крышка — пластик, цвет белый.
Кронштейн и механизм — анодированная сталь 10.
Сильфон, термобаллон, капилляр — медный сплав.
Заполнение термобаллона — фторсодержащий хладагент.
Шкала — алюминий, цвет черный.
Стекло — органическое.
Варианты монтажа — на приборную панель или с помощью кронштейна.
Монтаж кабеля
| Способ монтажа | Ø кабеля, мм |
| Резиновый уплотнитель | до 12 |
Надежность — 100 000 циклов.
Климатическое исполнение — Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150.
Техническая документация ТУ 4218-001-4719015564-2010 ГОСТ 26005–83.
Габаритный чертеж реле температуры РТ-1
Возможные ошибки при оформлении заказа на термореле РТ14 (термостат)
При заказе термореле РТ1 (термостата) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: регулятор температуры, терморегулятор, термостат, теплореле, теплорегулятор, запорный клапан, сигнализатор температуры, индикатор, детектор, измерительный преобразователь, регулирующее устройство, термометр, термопреобразователь, измеритель, регистратор, термореле, термодатчик, термосигнализатор, термоналадчик, сенсор, индикатор, детектор и т.п.
— неправильные обозначения модели: РТ1, РТ-01, РТ01, РТТ, РРТ; PT-1, PT1 (латиницей вместо кириллицы) и т.п.
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: temperature switch RT-1, rele temperatury rt-1, HN-1 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на термостат РТ1 (термо-реле) (из наличия и под заказ), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе в Москве).
Техническая документация на реле температуры РТ-1:
см. Карта заказа РТ-1 реле температуры (скачать опросный лист).
см. Технические характеристики РТ-1 реле температуры (Тех.описание).
см. Руководство по эксплуатации РТ-1 реле температуры.
см. Методика поверки РТ-1 реле температуры.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), технический паспорт изделия, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
,
