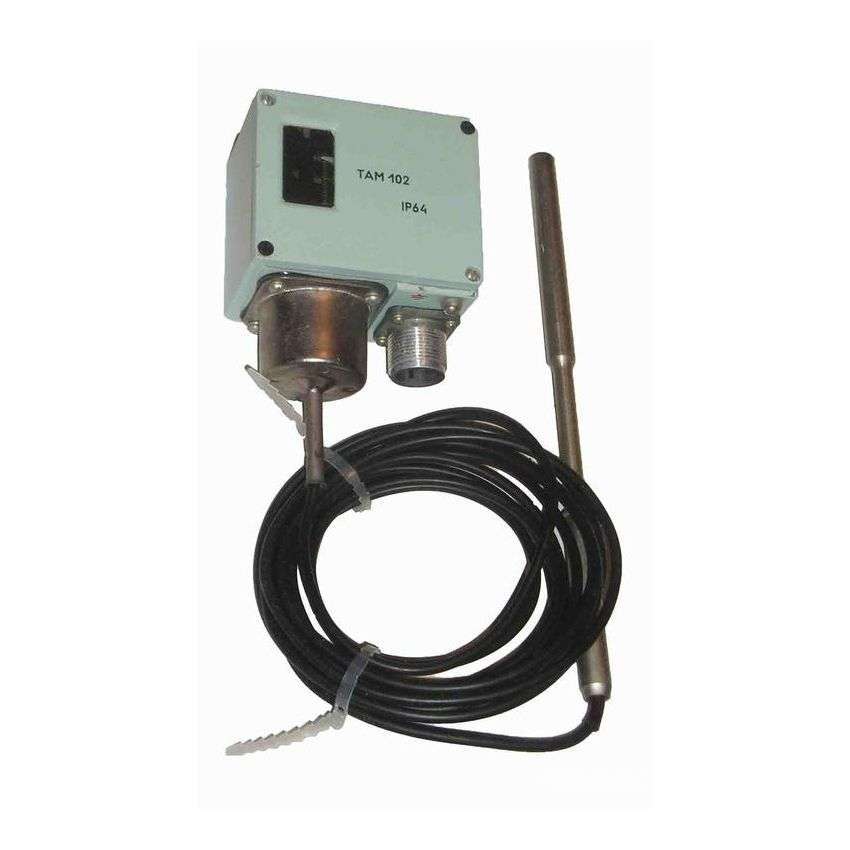

Датчик-реле температуры ТАМ-102

Датчик-реле температуры ТАМ-102 манометрический предназначен для контроля и двухпозиционного регулирования температуры жидких и газообразных сред (хладонов, воздуха, масел, пресной воды и других неагрессивных сред) в холодильных установках, применяемых на судах, железнодорожном и автомобильном транспорте, а также в стационарных холодильных установках и других системах и устройствах.

Для приборов с кожухом контролируемой средой может быть среда, неагрессивная к стали, в том числе аммиак NH3.

Приборы выполнены с выносным чувствительным элементом (капилляром).

Датчики-реле температуры ТАМ-102-…-05 и ТАМ-102-…-07 могут быть использованы для замены реле типа КРМ с датчиком температуры.

Термостаты — датчики-реле температуры ТАМ-102 отличаются высокой устойчивостью к динамическим нагрузкам (вибрация, удары, тряска, наклоны), защищенностью от воздействия пыли, имеют одобрение Российского Морского Регистра Судоходства, сертифицированы Регистром Ллойда (Великобритания).

Стоимость датчика-реле температуры ТАМ-102 зависит от модификации, наличия дополнительных опций, общего объема заказа и других ценообразующих факторов (см. форму заказа датчика-реле ТАМ-102, как выбрать, заказать, купить).
Цена  датчика-реле ТАМ-102 (базового исполнения) — от 5865 руб.
Цена на реле температуры ТАМ-102 указана без НДС, конкретные условия и цены, как заказать (купить), а также наличие на складе термореле ТАМ-102 (термостатов) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.

Аналогом реле температуры ТАМ-102 является датчик-реле температуры ТАМ-102С.

Технические характеристики датчика-реле температуры ТАМ-102

Температура окружающего воздуха, Тос,°С: -40…+70 (для ТАМ 102-1-03 -40…+85).

Климатические исполнения: ОМ категории 5, Т категории 2 и ТМ категории 2.

Пылеводозащита корпуса IP64.

Масса, кг 1,3.

Коммутируемая мощность контактов при эксп­луатации в цепях постоянного тока напряжением 24…220 В при минимальном токе 0,05 А, Вт 60.

Ток при эксплуатации в цепях переменного тока напряжением 127…380 В частотой 50(60) Гц при cosф> 0,6, А:максимальный 6 минимальный 0,1.

Исполнения, модификации и диапазоны измерения датчика-реле температуры ТАМ-102

В зависимости от способа электрического под­соединения датчики-реле температуры ТАМ-102 (манометрические термостаты) поставляются в исполнени­ях с сальниковым вводом (в конце обозначения указывается цифра 1) или с соединителем.

Зона возврата (дифференциал, гистерезис) в реле ТАМ-102-1 направ­лена в сторону повышения температуры контро­лируемой среды относительно уставки, в прибо­рах ТАМ-102-2 — в сторону понижения.

* На шкале указывается уставка по заказу потребителя.

Форма записи обозначения при заказе датчика-реле температуры ТАМ-102

При заказе датчика-реле температуры ТАМ-102 указываются: наименование, условное обозначение прибора, длина капилляра, вид шкалы (согласно таблице выше по тексту), тип подсоединения (для приборов с сальниковым вводом), обозначение технических условий.

Пример заказа прибора ТАМ102-1-03 с длиной капилляра 2,5 м, оцифрованной шкалой, с соединителем:

Датчик-реле температуры ТАМ-102-1-03-2-1 ТУ 25-7301.0028-88

То же с сальниковым вводом:

Датчик-реле температуры ТАМ-102-1-03-2-1-1 ТУ 25-7301.0028-88

Примечание.

Для приборов ТАМ102-05, ТАМ102-07 после обозначения вида шкалы указывается величина.

По отдельному заказу могут также поставляться:
— панель для монтажа прибора на объекте (комплект К1);
— штуцер с сальником (комплект К4);
—  защитный кожух (комплекты К5 — для ТАМ 102-01, ТАМ 102-02; К6 — для ТАМ 102-03, ТАМ 102-04, ТАМ 102-08, ТАМ 102-09; К8 — для ТАМ 102-05, ТАМ 102-07).

Опции, дополнительная комплектация и аксессуары для манометрических датчиков-реле температуры ТАМ-102

— Защитная гильза из нержавеющей стали (Рраб до 25МПа(250Бар), диаметр 12, 14мм, штуцер G1/2 или М20х1,5).
— Фланец торцевой (для тонкостенных и безнапорных систем трубопроводов), материал — латунь.
— Бобышка монтажная прямая (адаптер вварной для толстостенных напорных систем под приварку).
— Кран шаровый полнопроходный (не рекомендуется, т.к. правильнее осуществлять монтаж в защитную гильзу через бобышку).
— Прокладки/уплотнения (медные, фторопластовые, паранитовые, резиновые и др. в зависимости от давления и температуры).
— Теплопередающая паста (гель) для обеспечения нормальной теплопередачи от гильзы к термобаллону.

Возможные ошибки при оформлении заказа на манометрический датчик-реле температуры ТАМ-102 и других термореле

При заказе манометрического датчика-реле ТАМ-102 и других термореле (термостатов)  рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: измеритель, регистратор, регулятор температуры, термореле, сигнализатор, термометр, термостат  и и прочие ошибки в обозначении прибора..
— неправильные обозначения модели и орфографические ошибки: ТАМ102, ТМ-102, TAM-102 (латиницей вместо кириллицы) и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: gauge temperature switch TAM-102, thermal switch, thermostat, datchik-rele temperatury tam-102, NFV-102 (в  En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на сигнализатор — регулятор температуры ТАМ-102 (термореле, термостат), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).

Разрешительная и техническая документация на датчики-реле ТАМ-102

По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), сертификат, разрешения на применение, паспорт ТАМ-102, техническое описание и руководство по эксплуатации ТАМ-102, описание типа и методика настройки, а также прочая разрешительная и техническая документация.

Подробное техническое описание и руководство по эксплуатации обычно содержит следующие разделы:
— назначение, описание и обозначение типов (марка, модель);
— технические данные (такие характеристики: диапазон измерений (настройки уставок) и допускаемой погрешности на срабатывание и пр.);
— устройство и работа (принцип действия, конструкция и пр.);
— условия эксплуатации, степени защиты и устойчивости;
— указание мер безопасности при монтаже и эксплуатации;
— условий хранения, транспортировки, правила монтажа, эксплуатации и демонтажа;
— методика настройки и перенастройки диапазонов;
— техническое обслуживание и ремонт (неисправности, причины, методы и способы их устранения);
— упаковка, маркировка, транспортирования маркировка;
— масса, габаритные и присоединительные размеры;
— дополнительное оборудование, запчасти и принадлежности (ЗиП).

Copyright © ТЕПЛОПРИБОР.рф 2015-2023 все права защищены,
текст зашифрован, копирование отслеживается и преследуется;
авт./ред.- МЕА, ПОМ; соавтор орлекс.
ГК Теплоприбор — производство и продажа КИПиА: Приборы измерения и контроля температуры / Манометрические датчики-реле температуры (термостаты, термореле) /ТАМ-102, ТАМ-123, ТДМ-103, ТАМ-Т и др.
См. тех. описание/характеристики, прайс-лист (оптовая цена), рекомендации по выбору, аналоги и замены, форму заказа (как правильно выбрать, заказать и купить) реле температуры ТАМ-102 орлекс по цене производителя, проверить наличие на складе в Москве (или уточнить срок изготовления
Также см. способы доставки и отгрузка ТК (Деловые Линии и другими) по всей территории РФ. Прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел Приборы измерения и контроля температуры.

Мы будем рады, если вышеизложенная информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия.

** Дополнительная информация, определения и разъяснения

Коммутационная способность реле (коммутационная износостойкость контактов) характеризуется значением коммутируемой ими мощности, при которой контакты выполняют определенное число коммутаций (переключений).
Коммутационная способность контактов, т.е. условия, при которых контакты надежно работают в течение положенного срока службы, зависит, во-первых, от свойств коммутируемой цепи, во-вторых, от длительности прохождения тока через контакт и, в-третьих, — от скорости переключения контактов.
В тех случаях, когда коммутационная способность контактов ключа управления оказывается недостаточной, схема дистанционного управления дополняется контакторами — аппаратами, которые способны коммутировать значительные токи.

Обозначение контактов реле на схемах — SPST и SPDT:
На схемах и на корпусах реле можно найти американские и английские обозначения для контактов следующего вида:
• SPST — single pole, single throw: нормально замкнутый (SPST-NC или А form contact) или нормально разомкнутый (SPST-NO или В form contact) контакт;
• SPDT — single pole, double throw: переключающий контакт (SPDT-C/0 или С-form contact).

Также рекомендуем ознакомиться с другими сигнализаторами/датчиками-реле температуры (биметаллические, манометрические, дилатометрические, электронные и другие термореле), термопреобразователями , электронными измерителями-регуляторами и манометрическими запорно-регулирующими автоматическими терморегуляторами прямого действия Ду-15…80мм.
