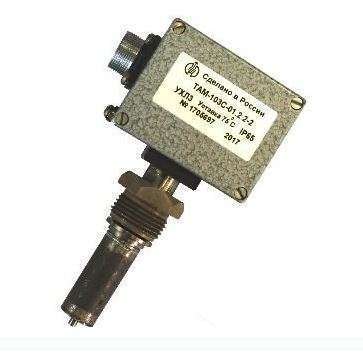

Датчики-реле температуры ТАМ-103С применяются в холодильных установках, а также в других системах контроля и регулирования температуры газообразных и жидких сред.
Контролируемая данными датчиками среда — воздух, хладоны, масла, пресная вода, а также другие среды, не вызывающие коррозии контактирующих с ними материалов деталей приборов, оловянно-свинцовому, серебряным припоям, сталям.
Данные приборы подходят для эксплуатации в условия, установленных для исполнения УХЛ3, ОМ5 по ГОСТ 15150-69.
1. Технические характеристики Датчиков-реле температуры ТАМ-103С
| Условное обозначение прибора | Диапазон уставок*, °C | Основная абсолютная погрешность, °C, не более | Разброс срабатывания, °C, не более | Зона возврата, °C | |
| нерегулируемая | |||||
| не менее | не более | ||||
| ТАМ-103С-01 | от 0 до 100 | ±2 | 0,8 | 2 | 6 |
| ТАМ-103С-02 | от 70 до 170 | ||||
| ТАМ-103С-03 | от — 30 до 70 | ||||
| ТАМ-103С-04 | от -50 до 50 | ||||
* «Диапазон уставок» — значение уставок, на которых выполняются требования технических условий на прибор для каждого исполнения.
- Настройка данного прибора датчика-реле температуры на определенную уставку срабатывания осуществляется заводом-изготовителем в соответствии с заказом.
- Допускается перенастройка потребителем в пределах диапазонов, приведенных в вышестоящей таблице; в данном случае гарантии изготовителя в отношении основной абсолютной погрешности не сохраняются.
Предельное допускаемое значение температуры контролируемой среды датчиков-реле температуры ТАМ-103С
| Условное обозначение | Максимально допускаемая температуры контролируемой среды, °C |
| ТАМ-103С-01 | +130 |
| ТАМ-103С-02 | +200 |
| ТАМ-103С-03 | +100 |
| ТАМ-103С-04 | +80 |
Нагрузка на контакты данных приборов датчиков-реле температуры ТАМ-103С
| Род тока | Напряжение, В | Коммутируемая мощность, Вт | Ток, А | Cos j, не менее | Частота, Гц | |
| мин. | макс. | |||||
| постоянный | от 12 до 24 | 60 | 0,1 | — | — | — |
| переменный | 127; 220 | — | 0,1 | 6 | 0,6 | 50 или 60 |
- Минимальное значение коммутируемого тока 0,1 А, при этом индуктивность для постоянного тока не более 5мГн.
- Не допускается использовать данные датчики-реле для коммутации минимальных токов, в случае если до этого они использовались при других токовых нагрузках.
Датчики-реле температуры ТАМ-103С устойчивы и сохраняют параметры в условиях воздействия рабочей пониженной минус 50°C и рабочей повышенной плюс 55°C температур окружающего воздуха.
По защищенности от попадания внутрь пыли и проникновения воды данные датчики-реле относятся от IP65 по ГОСТ 14254-96.
Масса датчиков — не более 0,45 кг.
Схема электрических соединений датчиков-реле температуры ТАМ-103С
| Обозначение разъема | Обозначение документа | |
| XP1 | XS1 | |
| База по EN175301-803 | Соединительный электрический GDA4080S62 форма A | EN175301-803 |
| Вилка 2РМДТ18Б4Ш5В1В | Розетка 2РДМТ18КУН4Г5В1В | ГЕО.364.126 ТУ |
2. Габаритно-установочные размеры датчиков-реле температуры ТАМ-103С
3. Структура условного обозначения при заказе датчиков-реле ТАМ-103С
| Датчик-реле температуры ТАМ-103С | -ХХ, | Х, | Х, | Х, | Х, | Х |
| Диапазон уставки | ||||||
| «01» — от 0 до 100ºC | ||||||
| «02» — от 70 до 170°C | ||||||
| «03» — от -30 до 70°C | ||||||
| «04» — от -40 до 50°C | ||||||
| Направление зоны возврата относительно уставки | ||||||
| «1» — в сторону повышения | ||||||
| «2» — в сторону понижения | ||||||
| Наличие кожуха | ||||||
| «1» — есть | ||||||
| «2» — нет | ||||||
| Электрический соединитель1 | «2» — типа 2РМДТ | |||||
| «3» — по EN 175301-803 форма А | ||||||
| Уставка | ||||||
| значение уставки срабатывания согласно таблице 1 с указанием единиц измерения | ||||||
| Вид климатического исполнения и категория размещения по ГОСТ 15150-69 | ||||||
| «ОМ5» — исполнение ОМ, категория 5 | ||||||
| «УХЛ3» — исполнение УХЛ, категория 3 |
- соединители EN 175301-803 форма А ставятся на приборы в климатическом исполнение, УХЛ3, типа 2РМДТ на приборы в климатическом исполнении ОМ5
Примеры записей обозначений приборов ТАМ-103С при оформлении заказа на них:
- датчик-реле температуры ТАМ-103С с направлением зоны возврата в сторону понижения температуры, без кожуха, с соединителем по EN 175301-803 форма А, уставка 55°С, климатическое исполнение УХЛ3: «Датчик-реле температуры ТАМ-103С-01.2.2-3, уставка 550С, УХЛ3 ТУ4218-145-00227471-2012».
- датчик-реле температуры ТАМ-103С, направление зоны возврата в сторону повышения температуры, с кожухом, с электрическим соединителем типа 2РМДТ, уставка 70°C, климатическое исполнение ОМ5: «Датчик-реле температуры ТАМ-103С-01.1.1-2, уставка 70°C, ОМ5 ТУ 4218-145-00227471-2012».
Датчики-реле температуры (температурные реле, термореле)
Датчики-реле температуры (Т): биметаллические, манометрические, дилатометрические, электронные и другие термореле, применяются для контроля, регулирования и поддержания заданной температуры твердых тел, жидких и газообразных сред путем коммутирования внешних электрических цепей посредством замыкания или размыкания встроенных контактов при достижении на чувствительном элементе датчика заданного значения Т. Применяются практически во всех отраслях промышленности.
Термореле может управлять мощными устройствами нагрева или охлаждения, и таким образом поддерживать Т. в заданных пределах (режим — «термостат»). Чувствительным элементом у температурного реле чаще всего является биметаллическая пластина, изгибающаяся при изменении температуры, манометрический термобаллон либо полупроводниковый прибор, изменяющий свои характеристики (например, сопротивление).
Основными преимуществами температурных датчиков-реле являются — простота в настройке, высокая надежность в процессе эксплуатации, наглядность отображения состояния.
Настройка термореле обычно сводится к установке температуры срабатывания, и в некоторых случаях к выбору алгоритма функционирования и диапазона контролируемых Т. (для многофункциональных термореле).
Состояние электронного температурного реле может отображается индикаторами на лицевой панели. Датчик такого устройства может быть удален от электронного блока на расстояние до 20 метров, что позволяет разместить электрический шкаф управления с термореле в удобном месте.
Возможные ошибки при оформлении заказа на Датчики-реле температуры ТАМ-103С:
При оформлении формы заказа на датчик-реле температуры ТАМ-102С, рекомендуем быть внимательными, учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— некорректное или неправильное название прибора: датчик количества тепловой энергии, теплоэнергоконтроллер, тепловой- или термосчётчик, измеритель тепла, градусник и т.п.
— неправильные обозначения и запись марки и модели, в том числе с орфографическими ошибками: там103с, там 103 с и т.д.;
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на ТАМ-103С, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики в простой форме изложения, а наши менеджеры и инженеры разберут, подберут и предложат Вам необходимую комплектацию.
