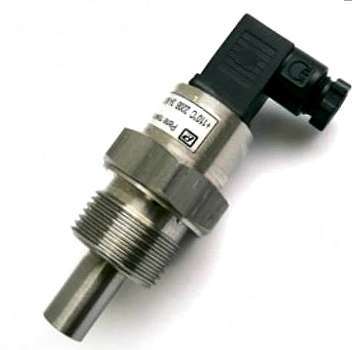

Температурное (тепловое) реле РТ-3 (термореле РТ3)
Тепловое реле РТ-3 (биметаллический датчик-реле температуры) предназначено для сигнализации и защиты от перегрева различного оборудования, в том числе электродвигателей, насосов, электрических, тепловых котлов. Оно изготовлено в герметичном корпусе из нержавеющей стали с резьбовым соединением.
Подключение теплового реле осуществляется через современный соединитель DIN43650.
Розничная цена реле РТ-3 (базовая комплектация) от 840 рублей.
См. также описание термореле РТ4, РТ5 (штуцерное исполнение с кабельным выводом).
Отличительные особенности и конкурентные преимущества температурного реле РТ-3:
• Тепловая защита от перегрева электродвигателей, насосов, электрических и тепловых котлов и т.д.
• Сигнализация о превышении температуры
• Герметичный корпус из нержавеющей стали
• Высокая прочность
• На основе термобиметалла
• 8 конструктивных исполнений
Принцип действия теплового реле РТ-3 основан на скачкообразной деформации диска из термобиметалла при достижении определенной температуры (температуры срабатывания).
Конструктивные исполнения теплового реле РТ-3
| Номер исполнения | М | L1, мм | L2, мм |
| 01 | G 3/8 | 20 | 40 |
| 02 | G 3/8 | 30 | 50 |
| 03 | G 1/2 | 20 | 40 |
| 04 | G 1/2 | 30 | 50 |
| 05 | G 3/4 | 20 | 40 |
| 06 | G 3/4 | 30 | 50 |
| 07 | М 20х1,5 | 20 | 40 |
| 08 | М 20х1,5 | 30 | 50 |
Стоимость реле РТ-3 зависит от модификации, общего объема заказа и других ценообразующих факторов.
Конкретные условия и цены, как заказать (купить), а также наличие на складе тепловых реле РТ-3 и других датчиков-реле температуры уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Также см. аналог ДР-ТП — датчик-реле температуры дилатометрический ТУДЭ-М1.
Технические характеристики на тепловое реле РТ-3
| Номинальное напряжение | до 250 В 50 Гц |
| Номинальный ток | 1,6 А при cosϕ=0,6 2,5 А при cosϕ=1,0 |
| Количество коммутационных циклов, не менее | 10000 |
| Максимальный ток | 4,0 А для 100 циклов |
| Температура срабатывания (из диапазона) | 70; 80; 90; 100; 110; 120; 130; 140; 150 °С |
| Погрешность по температуре срабатывания | ±5 °С |
| Гистерезис | 15…45 °С |
| Напряжение пробоя в течение 1 минуты | не менее 2000 В 50 Гц |
| Степень защиты корпуса | IP65 |
| Максимальное давление в контролируемой среде | 4 МПа |
| Масса РТ3 | не более 0,25 кг |
| Средний срок службы | 10 лет |
| Материал защитной арматуры | 12Х18Н10Т; SUS30 |
Гарантируем соответствие реле температурного РТ–3 требованиям ТУ 4218–028–57200730–2010 при соблюдении потребителем правил транспортирования, хранения и эксплуатации.
Гарантийный срок эксплуатации РТ–3 24 месяца со дня продажи, а при отсутствии данных о продаже – со дня выпуска.
Форма записи обозначения при заказе реле РТ-3
При оформлении заказа на РТ-3 (регулятор температуры) следует выбрать модификацию прибора в зависимости от требуемого диапазона регулирования температуры и конструктивного исполнения:
РТ-3.РК.Тср.КИ
Возможные ошибки при оформлении заказа на реле РТ-3
При заказе биметаллического датчика-реле РТ-3 рекомендуем быть внимательными, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: измеритель-регулятор, датчик, сигнализатор, термометр, термостат-дилатометр и и прочие ошибки в обозначении прибора..
— неправильные обозначения модели и орфографические ошибки: РТЗ (буква «З» в место цифры «3»), ТР-3 и т.п.
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: immersion thermostat DR-TP, Temperature regulator, thermal control device, dr-tp termostat pogruzhnoj, LH-NG (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на реле РТ-3, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на реле РТ-3:
см. Карта заказа.
см. Технические характеристики.
см. Руководство по эксплуатации.
см. Методика поверки.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), технический паспорт изделия, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
