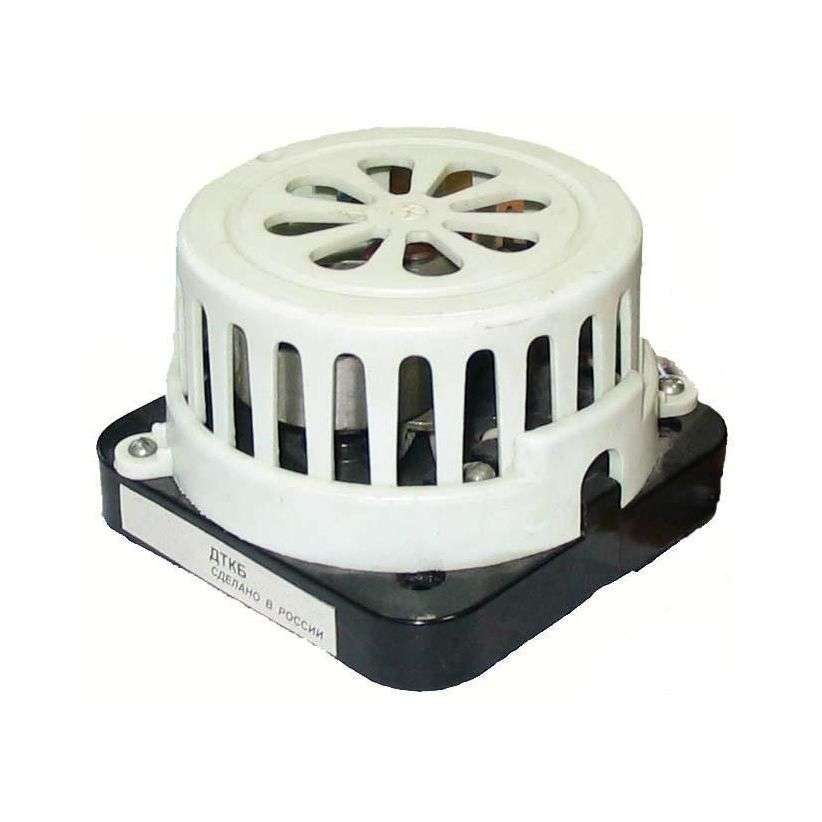

ДТКБ датчик-реле температуры камерный биметаллический предназначен для двухпозиционного релейного регулирования температуры в камерах с неагрессивной газообразной средой при отсутствии магнитных электрических полей, действующих на магниты прибора.
Области применения датчиков-реле температуры ДТКБ
Датчики-реле температуры ДТКБ (регуляторы) применяются как в промышленности, так и в быту для автоматического регулирования температуры в системах отопления и кондиционирования воздуха в различных производственных, жилых, складских помещениях, электронных устройствах в приборостроении, овощехранилищах, теплицах, гаражах, инкубаторах, холодильных камерах и т.д.
Биметаллические камерные датчики-реле температуры ДТКБ могут применяться для автоматического регулирования (настройки) температуры:
— в цехах,
— в теплицах,
— в холодильных камерах,
— в системах отопления,
— в инкубаторах;
— на складах;
— в гаражах и других помещениях.
Преимущества датчика-реле температуры ДТКБ (терморегулятора):
— компактные размеры;
— прибор не портит внешнего вида помещений благодаря нейтральному цвету корпуса и небольшим габаритам;
— надежный;
— срок службы около 8 лет;
— может использоваться как в частных домах и квартирах, так и в производственных помещениях;
— бесперебойные поставки из наличия со склада в Москве;
— невысокая цена.
Стоимость датчика-реле температуры ДТКБ зависит от модификации, общего объема заказа и других ценообразующих факторов (см. форму заказа датчика ДТКБ, как выбрать, заказать, купить).
Цена датчика-реле температуры ДТКБ высылается по запросу.
Конкретные условия и цены, как заказать (купить), а также наличие на складе датчиков ДТКБ (регуляторов температуры) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Технические характеристики датчика-реле температуры ДТКБ камерного биметаллического
Модификации датчика-реле температуры ДТКБ камерного биметаллического
Модификации датчика-реле температуры ДТКБ делятся на две группы. Модификации датчиков первой группы выполняют замыкание контактов в момент повышения температуры, второй же группы — в противоположном случае – при снижении уровня тепла (понижении температуры). Каждая модификация датчика ДТКБ имеет свой диапазон температуры.
В настоящий момент датчик-реле температуры ДТКБ (регулятор) представлен 16 модификациями, охватывающими широкий диапазон температур от -30 до +50 градусов:
8 модификаций приборов прямого действия: ДТКБ-42, ДТКБ-43, ДТКБ-44, ДТКБ-45, ДТКБ-46, ДТКБ-47, ДТКБ-54, ДТКБ-56.
8 модификаций приборов обратного действия: ДТКБ-48, ДТКБ-49, ДТКБ-50, ДТКБ-51, ДТКБ-52, ДТКБ-53, ДТКБ-55, ДТКБ-57.
В следующей таблице представлены характеристики различных модификаций датчика-реле температуры ДТКБ.
| Модификация датчика-реле температуры | Крайние значения предела температур (диапазоны уставок), °С | Цена деления шкалы, °С | Характер работы датчика |
| ДТКБ-42 | -30……….-0 | 2 | Замыкание контактов при повышении температуры |
| ДТКБ-43 | — 10……..+10 | 1 | |
| ДТКБ-44 | +10…….+30 | 1 | |
| ДТКБ-45 | +15……..+25 | 1 | |
| ДТКБ-46 | +20…….+50 | 2 | |
| ДТКБ-47 | 0………..+30 | 2 | |
| ДТКБ-54 | 0………..+10 | 1 | |
| ДТКБ-56 | +25………+35 | 1 | |
| ДТКБ-48 | -30…………0 | 2 | Замыкание контактов при понижении температуры |
| ДТКБ-49 | -10……….+10 | 1 | |
| ДТКБ-50 | +10………+30 | 1 | |
| ДТКБ-51 | +15………+25 | 1 | |
| ДТКБ-52 | +20……….+50 | 2 | |
| ДТКБ-53 | 0…………+30 | 2 | |
| ДТКБ-55 | +25………..+35 | 1 | |
| ДТКБ-57 | 0…………+20 | 1 |
Основные метрологические параметры и технические характеристики датчика-реле температуры ДТКБ камерного биметаллического
Зона нечувствительности датчика-реле температуры ДТКБ камерного биметаллического (дифференциал, зона возврата) от 2 до 8°С. Конкретное значение зоны нечувствительности указывается в заказ-наряде. В случае отсутствия указания, прибор изготавливается с зоной нечувствительности от 2 до 4°С по всей шкале.
Основная допускаемая погрешность датчика ДТКБ для всех модификация не превышает значений:
— на средней отметке шкалы +1,0°С;
— на крайних отметках шкалы +2,5°С.
В случае изготовления приборов с фиксированной настройкой, погрешность срабатывания на крайних точках не регламентируется.
Постоянная времени теплового выравнивания ДТКБ — не более 25 минут для спокойного воздуха.
Разрывная мощность контактов датчика-реле ДТКБ не менее:
— 50 Вт при напряжении 127 В постоянного тока;
— 50 ВА при напряжении 220 В переменного тока и индуктивной нагрузке
Электрическая изоляция датчиков ДТКБ выдерживает в течение одной минуты при температуре окружающего воздуха %: + 5°С и относительной влажности не более 80% напряжение ЭДОО В переменного тока частотой 50 Гц.
Сопротивление изоляции электрических цепей датчиков-реле температуры ДТКБ между собой и относительно корпуса соответствует:
— при температуре окружающего воздуха 20 + 5 oС в относительной влажности не более 80% — не менее 20 МОм;
— при повышенной влажности 95% и температуре плюс 35°С — не менее 2 МОм.
Регуляторы температуры ДТКБ работоспособны в условиях относительной влажности окружающей среды 30-80%
Масса прибора не более 0,3 кг.
Срок службы датчика не менее 8 лет.
Потребитель может самостоятельно установить требуемую температуру. Для этого необходимо вывернуть винт фиксации шкалы, выставить требуемое значение, после чего зафиксировать его винтом.
Габаритные и монтажно-присоединительные размеры датчика-реле температуры ДТКБ
Габаритные размеры датчика-реле температуры ДТКБ
Рекомендации по монтажу и подключению регулятора ДТКБ
Датчик — регулятор ДТКБ устанавливается на высоте 1.5 -1,8 м от пола в местах, не подвергающихся непосредственному воздействию источников тепла или холода.
Циркуляция воздуха около датчика ДТКБ должна быть свободной. Предохранять прибор от попадания внутрь его металлической стружки.
Крепление регулятора температуры ДТКБ к стене производится четырьмя винтами МЗ х 22-58026.
Провода цепи управления подключаются к выводам «I» и «2», а заземление датчика ДТКБ осуществляется подсоединением к выводу «3».
Форма записи обозначения при заказе датчика-реле температуры ДТКБ
При оформлении заказа на камерный биметаллический датчик-реле температуры ДТКБ следует указать условное обозначение модификации согласно приведенной выше таблице. Также следует указать дифференциал (зону нечувствительности), в случае отсутствия указания, прибор изготавливается с зоной нечувствительности от 2 до 4°С по всей шкале.
Возможные ошибки при оформлении заказа на регуляторы температуры ДТКБ (терморегуляторы)
При заказе регулятора температуры ДТКБ (терморегулятора) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: измеритель, регистратор, терморегулятор, термореле, сигнализатор, термометр, термостат и и прочие ошибки в обозначении прибора..
— неправильные обозначения модели и орфографические ошибки: ДТ-КБ, ДКТБ, ДБКТ, ДКБТ и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: bimetallic chamber temperature sensor relays DTKB, dtkb datchik-rele temperatury kamernyj bimetallicheskij, LNR< (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на терморегулятор ДТКБ, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на датчик-реле температуры ДТКБ (регулятор):
см. Карта заказа регулятора температуры ДТКБ (скачать опросный лист).
см. Технические характеристики ДТКБ датчик-реле температуры камерный биметаллический (Тех.описание).
см. Руководство по эксплуатации ДТКБ датчик-реле температуры камерный биметаллический.
см. Методика поверки ДТКБ датчик-реле температуры биметаллический.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), технический паспорт изделия, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
