М4278 Амперметры и вольтметры щитовые
М4278 Амперметры и вольтметры щитовые

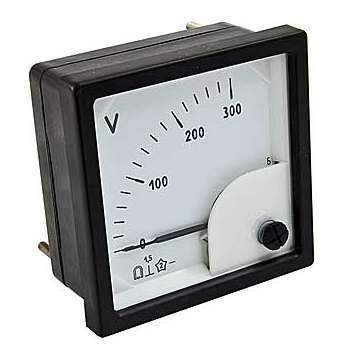

Амперметры и вольтметры М4278 имеют квадратные лицевые панели и квадратные корпуса с угловым расположением измерительного механизма. Эти приборы предназначены для измерения тока и напряжения в электрических цепях постоянного тока.
С их помощью можно измерять токи в пределах от 10 микроампер (µА) до 20 ампер (А) и напряжение от 25 милливольт (мВ) до 750 вольт (В) при непосредственном включении. При заказе к обозначению приборов добавляется буква (с).
Конструктивное исполнение корпусов обеспечивает защиту по лицевой панели согласно стандарту IP50 или IP54, для токоведущих частей - IP00. В состав поставки входят калиброванные провода, соединяющие приборы с шунтами.
Амперметры и вольтметры М4278 постоянного тока могут изготавливаться с нулевой отметкой в начале или в середине шкалы. Шкалы приборов могут быть выполнены в любых единицах измерения, с специальными отметками, надписями и т. д. по данным заказчика. Нормальное положение приборов - вертикальное или горизонтальное. Возможно изготовление приборов с другими пределами измерений по заказу.
Для защиты от прикосновения к токоведущим стержням амперметры и вольтметры М4278 могут поставляться с защитными колпачками КЗ-4. Необходимость поставки указать при заказе.
Технические характеристики амперметров и вольтметров М4278
| Тип прибора | М4278 |
| Размеры лицевой панели, мм | 48х48 |
| Вырез в щите, мм | 44,8х44,8 |
| Длина шкалы, мм, не менее | 38 |
| Класс точности | 1,5 |
| Степень защиты IP | пылезащищенное IP50 |
| Масса, кг, не более | 0,12 |
| М4278 | ||
| диапазон измерений | способ включения | условия эксплуатации |
| мA – 0,5; 1; 1,5; 2,5;3; 4; 5; 6; 10; 15; 20; 25; 30; 40; 50; 60; 100; 150; 250; 300; 400; 500; 600 | Непосредственно | Температура -30…+50 °С, относительная влажность 90 % при температуре +30 °С. Вибропрочность: ускорение 5…30 м/с2, частота 10…70 Гц. Ударопрочность: ускорение 50 м/с2, частота 10…50 ударов в мин., 2000 ударов. |
| А – 1; 1,5; 2; 2,5; 3; 4; 5; 6; 10* | ||
| А – 10**; 15; 20; 25; 30 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500; 600; 750 | С наружным шунтом на 75 мВ и калиброванными проводами сопротивлением 0,035 Ом | |
| кA – 1; 1,5; 2,5; 4; 6; 10; 15 | ||
| А – 200; 600 | С наружным шунтом на 150 мВ и калиброванными проводами сопротивлением 0,035 Ом | |
| кA – 1; 2; 3; 4; 5; 6; 8; 10; 15; 20; 30 | ||
| В – 1; 1,5; 2,5; 4; 6; 10; 15; 25; 40; 60; 100; 150; 250; 300; 400; 500; 600 | Непосредственно | |
| кВ – 1; 1,5; 2,5; 3; 4; 6*; 10; 15 | С внешним добавочным сопротивлением с номинальным током 1 мA | |
** – только для М4278
Пример оформления заказа
Амперметр М4278.1, 0-1 А, 1,5, г, ТУ 25-7504.132-2007
Для амперметра М4278 с диапазоном измерений 0-1 А, класса точности 1,5, горизонтального положения, пылезащищенного исполнения, со специальной шкалой.
Амперметр М4278.1 Т3, 0-1 А, 1,5, г, ТУ 25-7504.132-2007
Для амперметра М4278, изготавливаемого для эксплуатации в условиях тропического климата с диапазоном измерений 0-1 А, класса точности 1,5, горизонтального положения, пылезащищенного исполнения, со специальной шкалой.
в/г — вертикальное/горизонтальное положение;
Б — пылебрызгозащищенное исполнение;
Т3 — эксплуатация в условиях тропического климата;
(с) — исполнение со сменной шкалой;
ОМ2 — для эксплуатации на морских судах
Основные характеристики:
1. Диапазоны измерений:
- Токи: от 10 микроампер (µА) до 20 ампер (A)
- Направление тока: прямое включение
- Напряжение: от 25 милливольт (мВ) до 750 вольт (В)
- Подключение: непосредимое включение
- Измерительная схема: магнитоэлектрическая с выпрямлением
- Уровень защиты: IP50 или IP54 для лицевой панели и IP00 для токоведящих частей.
2. Исполнение корпусов:
- Защитные колпачки КЗ-4 (по заказу)
- Калибраторные провода с шунтами для подключения к сетям
- Положения шкалы:
- Нулевая отметка может располагаться в начале или в середине шкалы.
- Шкалы могут быть выполнены в любых единицах измерения, с особыми отметками, надписями и другими особенностями по запросу заказчика.
- Монтаж:
- Горизонтальное или вертикальное расположение.
- Дополнительные возможности:
- Индивидуальные модификации по запросу.
3. Специфические особенности:
- Возможность добавления дополнительных функций и модификаций, таких как:
- Изменение диапазонов измерений
- Специальные шкалы и разметки
- Особый заказ на уникальные конфигурации.
4. Использование:
- Щиты, мозаичные панели и малогабаритные устройства.
- Системы управления и контроля качества.
- Мониторинг и диагностика оборудования.
- Автоматизация производственных процессов.
5. Качество проверок:
- Проверка и калибрование приборов М4278 проводятся в соответствии с нормами и стандартами (ISO 13646-1995, DIN 40023-85).
- Использование сертифицированных методов калибрования и контроля качества обеспечивает надежность и точность работы оборудования.
6. Калибрация и поверка:
- Амперметры и вольтметры М4278 проходят регулярные процедуры калибрации и поверки в рамках установленных стандартов, что позволяет поддерживать точность измерений и правильность работы оборудования.
Эти приборы предоставляют собой важное средство для эффективного управления и мониторинга качества оборудования и электрических систем, обеспечивая точность и надежность в различных областях применения.
