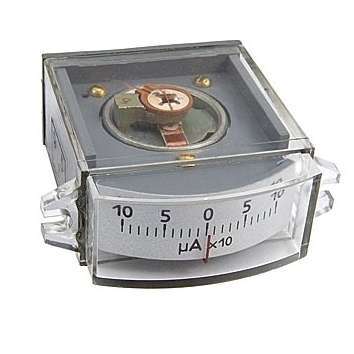

М4248 Микроамперметры щитовые постоянного тока
М4248 Микроамперметры щитовые постоянного тока
Микроамперметры М4248 применяются в щитах, мозаичных панелях и малогабаритном оборудовании. Они предназначены для измерения тока в электрических цепях постоянного тока.
Амперметры М4248 могут изготавливаться для горизонтальной, либо вертикальной установки с соответствующим расположением шкалы прибора. Это позволяет размещать их в различных условиях и условиях эксплуатации.
Степень защиты, обеспечиваемая корпусами приборов М4248 соответствует стандарту IP53. Это означает, что они защищены от пыли и воды, но не от погружения.
Степень защиты токоведущих выводов приборов М4248 – IP00. Это обеспечивает максимальную защиту от непосредственного контакта с током.
Технические характеристики микроамперметров М4248
| Тип прибора | М4248 |
| Размеры лицевой панели, мм | 54х21 |
| Вырез в щите, мм | 40,5х21 |
| Длина шкалы, мм, не менее | 27 |
| Класс точности | 2,5; 4,0 |
| Степень защиты IP | пылезащищенное IP50 или пылебрызгозащищенное IP54 |
| Масса, кг, не более | 0,04 |
| М4248 | ||
| диапазон измерений | способ включения | условия эксплуатации |
| µА – 50*; 75*; 100; 150; 200; 250; 300; 400; 500; 600; 1000 | Непосредственно |
Температура -50…+60 °С, относительная влажность 95 % при температуре +35 °С. Ударопрочность: ускорение 100 м/с2, частота 10…50 ударов в мин. |
| мA – 5** | ||
* – только с нулевой отметкой внутри диапазона измерения
** – только для М4248
Пример оформления заказа
Микроамперметр М4248, 0-100 мкА, 2,5, в, Б, ТУ25-7504.134-2008
Для микроамперметра М4248, изготавливаемого для эксплуатации в условиях умеренного климата, с диапазоном измерения 0-100 мкА, класса точности 2,5, вертикального положения, пылебрызгозащищенного исполнения.
Микроамперметр М4248.1 ТУ25-7504.134-2008
Для микроамперметра М4248 со специальной шкалой.
Справочно:
в/г — вертикальное/горизонтальное положение;
Т3 — для эксплуатации в условиях тропического климата
1. Варианты установки:
- Микроамперменты М4248 могут быть установлены как горизонтально, так и вертикально, что позволяет подбирать оптимальный способ монтажа в зависимости от условий эксплуатации.
2. Степень защиты:
- Корпус приборов М4248 защищает от воздействия влаги и пыли (IP53), однако защита от погружения отсутствует.
- Уровень защиты токоведящих выводов - IP00, что обеспечивает полную изоляцию от контактов с токовыми линиями.
3. Применение:
- Эти приборы широко используются в различных областях промышленности, включая производственные процессы, диагностику оборудования и мониторинг электрических систем.
4. Технические параметры:
- Приборы М4248 соответствуют стандартам ISO 13646-1995 и DIN 40023-85, что подтверждает их высокое качество и надежность.
5. Исполнение защитных функций:
- Дополнительные защитные механизмы, такие как защитные колпачки и изолированные выводы, могут быть добавленными для улучшения безопасности и предотвращения ошибочных манипуляций.
Микроамперметры М4248 являются важными компонентами в системах управления и контроля качеством, помогая поддерживать стабильное функционирование оборудования и предотвращая сбои.
