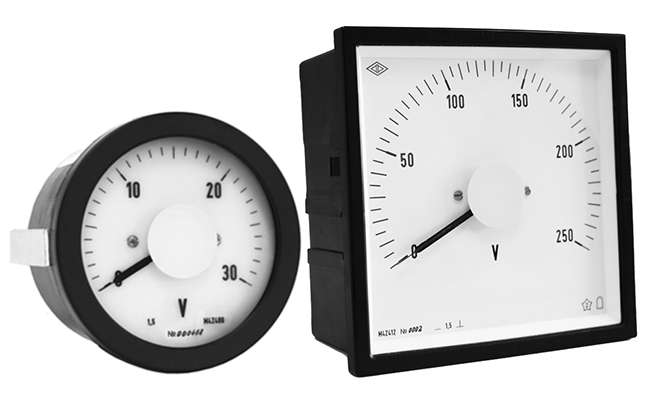

М42408, М42412, М42496 Амперметры и вольтметры
Подробнее
М42408, М42412, М42496 Амперметры и вольтметры Характеристики
Приборы М42408, М42412, М42496 предназначены для измерения силы тока и напряжения в цепях постоянного тока в различных областях промышленности и на железнодорожном транспорте. Приборы изготавливаются в пластмассовом корпусе, являются вибро- и ударопрочными.Во всех исполнениях М42408 предусмотрена подсветка циферблата, напряжение питания - 24, 50 или 100 В. Шкалы приборов могут быть выполнены в любых единицах измерения, с специальными отметками, надписями и пр. по данным заказчика.
Приборы имеют степень защиты от воздействия окружающей среды по передней панели IP53 по умолчанию, приборы для эксплуатации на морских судах и для АЭС имеют степень защиты по передней панели IP54. Циферблаты и шкалы приборов выполняются в соответствии с Din 43802.
Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83.
Характеристики приборов М42408, М42412, М42496
| Тип прибора | М42408 | М42412 | М42496 |
| Размер лицевой панели, мм | Ø 85 | 120х120 | 96х96 |
| Длина шкалы, мм | 127 | 200 | 150 |
| Вырез в щите, мм | 82 | 112х112 | 92х92 |
| Класс точности | 1,5 | 1,5 | 1,5 |
| Подсветка (напряжение питания), В | 24, 50, 100 | - | - |
| Конструктивное исполнение корпуса (степень защиты IP по лицевой панели) |
IP53 (по умолчанию) |
IP53 (по умолчанию) | IP53 (по умолчанию) |
|
пылебрызгозащ. IP54 по ГОСТ 14254-2015 (исполнение для АЭС, для эксплуатации на морских судах «ОМ2»*) |
пылебрызгозащ. IP54 по ГОСТ 14254-2015 (исполнение для АЭС, для эксплуатации на морских судах «ОМ2»* |
пылебрызгозащ. IP54 по ГОСТ 14254-2015 (исполнение для АЭС, для эксплуатации на морских судах «ОМ2»* |
|
| Масса прибора, кг | 0,32 | 0,4 | 0,36 |
* исполнения АЭС и ОМ2 указываются в формуле заказа. Приборы могут изготавливаться: - для эксплуатации на АЭС, класс безопасности 4 (класс безопасности 2, 3 - по запросу); - для эксплуатации на морских судах (исполнение «ОМ2»).
| М42408, М42412, М42496 | ||
|
Конечное значение диапазона измерений |
Способ включения | Условия эксплуатации |
| мA – 1; 2; 5; 10; 20; 4…20; 70 | Непосредственно |
Температура -50...+60 °С. Относительная влажность 95 % при температуре +35 °С. Вибропрочность: ускорение 10 м/с2, частота 10-100 Гц. Ударопрочность: ускорение 30 м/с2, длительность 6-20 мс. |
| А – 5; 10 | ||
| А – 10; 20; 30; 50; 75; 100; 150; 200; 300; 400; 500; 600; 750 | С наружным шунтом* на 75 мВ и калиброванными проводами сопротивлением** 0,035; 0,14 Ом | |
| кА – 1; 1,5; 2; 3; 4; 5; 6; 7,5; 10 | ||
| В – 5, 10; 15; 30; 50; 100; 150; 250; 750 | Непосредственно | |
| кВ – 1; 1,5; 2; 3; 4 | С внешним добавочным сопротивлением с номинальным током*** 1 мА (2 мА или 5 мА) | |
* Приборы изготавливаются по спец. исполнению с любыми шкалами в зависимости от номинала внешнего шунта – 60 мВ, 75 мВ, 100 мВ, 150 мВ, 200 мВ.
Приборы могут быть изготовлены со шкалами, отградуированными в других единицах измерений физических величин (давления, температуры, уровня и др., а также в процентах от диапазона измеряемой физической величины), в зависимости от типа подключенного первичного измерительного преобразователя.
** Амперметры могут быть отградуированы для работы с соединительными проводами сопротивлением 0,053; 0,088; 0,14; 0,21 Ом. По согласованию с заказчиком амперметры могут быть отградуированы для работы с соединительными проводами с другим сопротивлением, но не более 0,28 Ом
*** Приборы изготавливаются по спец. исполнению с любыми шкалами в зависимости от номинала внешнего добавочного сопротивления - 1 мА, 2 мА или 5 мА
Приборы М42408, М42412, М42496 могут изготавливаться с нулевой отметкой на краю или внутри диапазона измерений.
Приборы М42408, М42412, М42496 предназначены для измерения силы тока и напряжения в цепях постоянного тока в различных областях промышленности и на железнодорожном транспорте. Эти приборы изготавливаются в пластмассовом корпусе и обладают высокой степенью защиты от механических воздействий и внешней среды.
Основные характеристики
1. Корпус: Пластмассовый корпус обеспечивает защиту от ударов и вибрации, что делает приборы долговечными и надежными в эксплуатации.
2. Источник питания: Возможны три варианта источника питания: 24 В, 50 В и 100 В.
3. Подсветка циферблата: Во всех моделях М42408 предусмотрена подсветка циферблата, что упрощает чтение показаний в условиях недостаточного освещения.
4. Настройка шкалы: Шкалы приборов могут быть настроены на любые единицы измерения, включая специальные отметки, надписи и дополнительные элементы по требованию заказчика.
5. Степень защиты: Все приборы имеют стандартную степень защиты IP53 по передней панели, но для морского флота и атомной энергетики степень защиты повышается до IP54.
6. Соответствие стандартам: Циферблаты и шкалы приборов соответствуют стандарту DIN 43802.
Эти приборы широко используются в промышленности и на транспорте благодаря своей высокой надежности и долговечности, что делает их незаменимыми для точной и качественной работы в сложных условиях эксплуатации.
Основные характеристики
1. Корпус: Пластмассовый корпус обеспечивает защиту от ударов и вибрации, что делает приборы долговечными и надежными в эксплуатации.
2. Источник питания: Возможны три варианта источника питания: 24 В, 50 В и 100 В.
3. Подсветка циферблата: Во всех моделях М42408 предусмотрена подсветка циферблата, что упрощает чтение показаний в условиях недостаточного освещения.
4. Настройка шкалы: Шкалы приборов могут быть настроены на любые единицы измерения, включая специальные отметки, надписи и дополнительные элементы по требованию заказчика.
5. Степень защиты: Все приборы имеют стандартную степень защиты IP53 по передней панели, но для морского флота и атомной энергетики степень защиты повышается до IP54.
6. Соответствие стандартам: Циферблаты и шкалы приборов соответствуют стандарту DIN 43802.
Эти приборы широко используются в промышленности и на транспорте благодаря своей высокой надежности и долговечности, что делает их незаменимыми для точной и качественной работы в сложных условиях эксплуатации.
