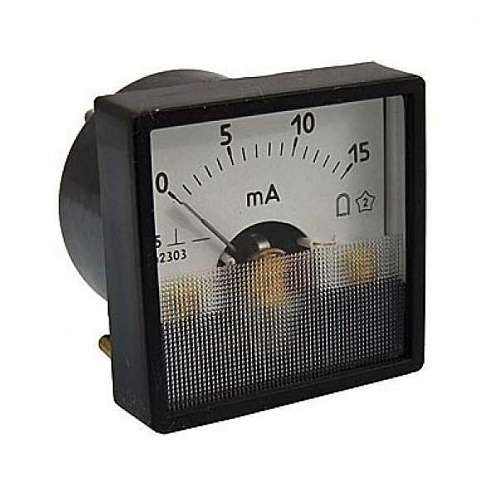

М42303 Амперметры и вольтметры щитовые
М42303 Амперметры и вольтметры щитовые
Амперметры и вольтметры М42303 предназначены для измерения тока и напряжения в электрических цепях постоянного тока.
Амперметры и вольтметры М42303 позволяют измерять токи в пределах от 10 µА до 20 А и напряжение от 25 мВ до 750 В при непосредственном включении.
Приборы М42303 могут выдерживать сейсмические воздействия, эквивалентные воздействиям вибрации, с ускорением в интервале от 1,3 до 15 м/с2 с частотой от 5 до 50 Гц в двух положениях.
Приборы М42303 с верхними значениями диапазонов измерений 0,5 мА, 20 В и все многопредельные изготавливаются только класса точности 4.
По отдельному заказу возможен выпуск приборов с повышенной защитой. Конструктивное исполнение корпусов обеспечивает степень защиты по лицевой панели IP50 или IP54, для токоведущих частей – IP00. Калиброванные провода, соединяющие приборы с шунтами, входят в состав поставки приборов.
Амперметры и вольтметры М42303 постоянного тока могут изготавливаться с нулевой отметкой в начале или в середине шкалы. Шкалы приборов могут быть выполнены в любых единицах измерения, со специальными отметками, надписями и пр. по данным заказчика. Нормальное положение приборов вертикальное или горизонтальное. Возможно изготовление приборов с другими пределами измерений по заказу.
Технические характеристики амперметров и вольтметров М42303
| Тип прибора | М42303 |
| Размеры лицевой панели, мм | 40х40 |
| Вырез в щите, мм | Ø37,5 |
| Длина шкалы, мм, не менее | 26 |
| Класс точности | 2,5; 4,0 |
| Степень защиты IP | пылебрызгозащищенное IP54 |
| Масса, кг, не более | 0,08 |
| М42303 | ||
| диапазон измерений | способ включения | условия эксплуатации |
| µA – 100; 150*; 200; 300; 500; 1000 | Непосредственно | Температура -50…+60 °С, относительная влажность 95 % при температуре +35 °С. Вибропрочность: ускорение 5…30 м/с2, частота 10…70 Гц. Ударопрочность: ускорение 100 м/с2, 2000 ударов с частотой 80…120 ударов в мин. Для приборов с повышенной устойчивостью к механическим воздействиям: температура -50…+60 °С, относительная влажность 95 % при температуре +40 °С. Вибропрочность: ускорение 2…20 м/с2, частота 10…40 Гц. Ударопрочность: 100 м/с2 – 88000 ударов; 150 м/с2 – 20000 ударов; 750 м/с2 – 2000 ударов; с частотой 80…120 ударов в минуту |
| mА – 0,5**; 1; 2,5-0-2,5**; 5; 10; 15; 20; 30; 50; 100; 150; 300; 500; 600; 3/30*; 3/50*; 5/50*; 30/600** | ||
| mA – 50 мA/20 В** | ||
| А – 1; 2; 3; 5; 10; 15* | ||
| А – 15***; 20; 30; 50; 75; 100; 150; 200; 300; 500; 750; 200-0-750 | С наружным шунтом на 75 мВ и калиброванными проводами сопротивлением 0,035 Ом | |
| кА – 1; 1,5; 2; 4; 6 | ||
| В – 0,075* | С калиброванными проводами сопротивлением 0,035 Ом | |
| В – 1*;2; 3; 7,5; 10; 15; 20; 30; 50; 75; 100; 150; 250; 300; 500; 600; 3/30*; 3/300*; 30/300*; 4/100*; 7,5/300*; 8/300*; 10/100*; 15/150*; 15/300*; 20/40*; 0,3/15-0-0,3/15* | Непосредственно | |
| В** – 0,075/9; 2,5/10; 3/100; 3/300; 10/300; 30/300; 6; 25; 400 | ||
| В – 150/1500*; 15/150/1500* | С внешним добавочным сопротивлением с номинальным током 5 мA | |
| кВ – 1; 1,5; 3 | ||
** – только для приборов М42303
Пример оформления заказа
Вольтметр М42303, 0-30 V, 1,5, в, Б, (м), ТУ 25-7504.132-2007
Для вольтметра М42303 с диапазоном измерений 0-30 V, класса точности 1,5, вертикального положения, пылебрызгозащищенного исполнения с повышенными механическими характеристиками.
Вольтметр М42303, 50-0-50 V, 1,5, в, ТУ 25-7504.132-2007
Для вольтметра М42303 с диапазоном измерений 50-0-50 V, класса точности 1,5, вертикального положения.
Вольтметр М42303 Т3, 50-0-50 V, 1,5, в, ТУ 25-7504.132-2007
Для вольтметра М42303, изготавливаемого для эксплуатации в условиях тропического климата, с диапазоном измерений 50-0-50 V, класса точности 1,5, вертикального положения.
Миллиамперметр М42303.х, 5-0-5 mA, шкала 100-0-100%, 1,5, в, ТУ 25-7504.132-2007
Для миллиамперметра М42303, специсполнения Х, с номинальным током 5mA, со шкалой 100-0-100%, класса точности 1,5, нормальное положение — вертикальное.
Для приборов со специальными отметками, надписями, специальной градуировкой шкалы по данным заказчика к типу прибора через точку добавляется цифра соответствующего исполнения прибора.
Справочно:
в/г — вертикальное/горизонтальное положение;
Б — пылебрызгозащищенное исполнение;
(м) — повышенные механические характеристики эксплуатации;
Т3 — для эксплуатации в условиях тропического климата;
ОМ2 — для эксплуатации на морских судах (М42303)
Амперметры и вольтметры серии М42303 предназначены для измерения силы тока и напряжения в цепях постоянного тока. Они обеспечивают измерение токов в диапазоне от 10 микроампер (µА) до 20 ампер (А) и напряжений от 25 милливольт (мВ) до 750 вольт (В) при непосредственном подключении к цепи.
Устойчивость к внешним воздействиям
- Сейсмоустойчивость: Приборы выдерживают воздействие вибраций, эквивалентных сейсмическим нагрузкам, с ускорением от 1,3 до 15 м/с² и частотой колебаний от 5 до 50 Гц в двух положениях.
- Класс точности: Приборы с верхним пределом измерений 0,5 мА, 20 В и многопредельные версии производятся исключительно с классом точности 4.
Усиленная защита
- Конструкционное исполнение: При заказе возможно изготовление приборов с усиленной защитой корпуса. Степень защиты лицевой панели соответствует стандартам IP50 или IP54, а для токоведущих частей — IP00. В комплект поставки входят калиброванные провода для соединения приборов с шунтами.
Гибкая конфигурация
- Шкала: Приборы могут быть изготовлены с нулевой отметкой в начале или в середине шкалы. Шкалы могут быть выполнены в любых единицах измерения, с учетом специальных отметок, надписей и других требований заказчика.
- Ориентация: Стандартное положение приборов — вертикальное или горизонтальное, но возможна установка в другом положении по заказу.
- Диапазон измерений: Можно заказать приборы с другими пределами измерений, отличающимися от стандартных.
Серия М42303 сочетает в себе высокую устойчивость к вибрациям и возможность индивидуальной настройки под специфические задачи измерения параметров в цепях постоянного тока.
