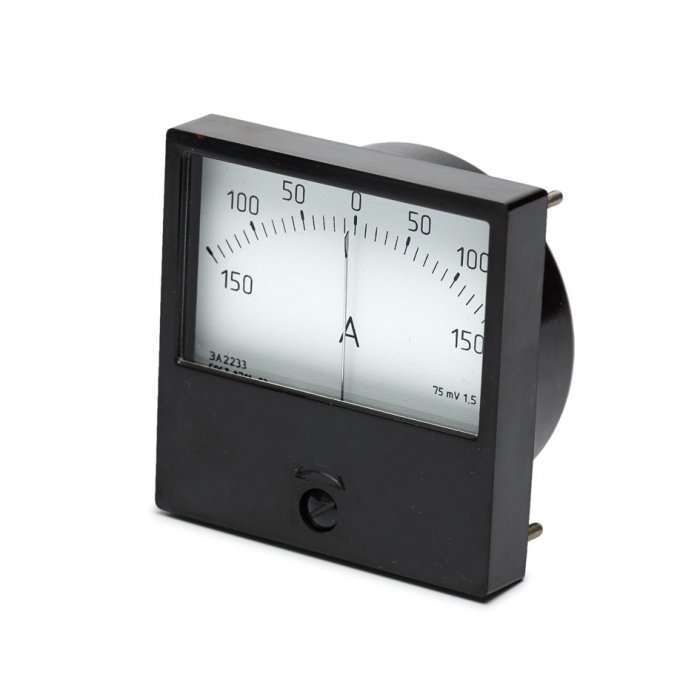

ЭА2233 Амперметр щитовой постоянного тока
Амперметры, микроамперметры, миллиамперметры и килоамперметры ЭА2233 - это инструменты, которые предназначены для встройки в измерительную и испытательную аппаратуру. Они используются для измерения силы постоянного тока в электрических цепях стационарных и переносных устройств, которые эксплуатируются в закрытых неотапливаемых помещениях.
Амперметры ЭА2233 - это приборы магнитоэлектрической системы, которые имеют крепление подвижной части на кернах и подпятниках. Они могут работать в горизонтальном и вертикальном положении. Эти амперметры широко используются в различных отраслях промышленности и электротехники для точного измерения силы постоянного тока в электрических цепях.
Характеристики миллиамперметров и амперметров ЭА2233:
| Диапазоны измерения | Класс точности |
Внутреннее сопротивление Ом, не более |
Падение напряжения, не более, мВ |
| 0-1 мА | 2,5 | 150 | |
| 1-0-1 мА | 1,5 | 75 | |
| 0-5 мА | 2,5 | 15 | |
| 5-0-5 мА | 1,5 | 7,5 | |
| 0-10 мА | 2,5 | 7,5 | |
| 10-0-10 мА | 1,5 | 7,5 | |
| 0-30 мА | 2,5 | 2 | |
| 30-0-30 мА | 1,5 | 2 | |
| 0-50 мА | 2,5 | 90 | |
| 50-0-50 мА | 1,5 | ||
| 0-100 мА | 2,5 | ||
| 100-0-100 мА | 1,5 | ||
| 0-150 мА | 2,5 | ||
| 150-0-150 мА | 1,5 | ||
| 0-300 мА | 2,5 | ||
| 30-0-300 мА | 1,5 | ||
| 0-500 мА | 2,5 | ||
| 500-0-500 мА | 1,5 | ||
| 0-1 А | 2,5 | ||
| 1-0-1 А | 1,5 | ||
| 0-3 А | 2,5 | ||
| 3-0-3 А | 1,5 | ||
| 0-5 А | 2,5 | ||
| 5-0-5 А | 1,5 | ||
| 0-10 | 2,5 | ||
| 10-0-10 А | 1,5 |
Характеристики амперметров и килоамперметров ЭА2233 с отдельными вспомогательными частями:
| Диапазоны измерения |
Класс точности |
Способ включения |
Падение напряжения, не более, мВ |
| 0-20 А | 2,5 |
С измерительным шунтом 75 ШС М3 на 20 А и проводами КП1-4 |
75 |
| 20-0-20 А | 1,5 | ||
| 0-30 А | 2,5 |
С измерительным шунтом 75 ШС М3 на 30 А и проводами КП1-4 |
|
| 30-0-30 А | 1,5 | ||
| 0-50 А | 2,5 |
С измерительным шунтом 75 ШС М3 на 50 А и проводами КП1-4 |
|
| 50-0-50 А | 1,5 | ||
| 0-75 А | 2,5 |
С измерительным шунтом 75 ШС М3 на 75 А и проводами КП1-4/5 |
|
| 75-0-75 А | 1,5 | ||
| 0-100 А | 2,5 |
С измерительным шунтом 75 ШС М3 на 100 А и проводами КП1-4/5 |
|
| 100-0-100 А | 1,5 | ||
| 0-150 А | 2,5 |
С измерительным шунтом 75 ШС М3 на 150 А и проводами КП1-4/5 |
|
| 150-0-150 А | 1,5 | ||
| 0-200 А | 2,5 |
С измерительным шунтом 75 ШС М3 на 200 А и проводами КП1-4/5 |
|
| 200-0-200 А | 1,5 | ||
| 0-300 | 2,5 |
С измерительным шунтом 75 ШС М3 на 300 А и проводами КП1-4/5 |
|
| 300-0-300 | 1,5 | ||
| 0-500 А | 2,5 |
С измерительным шунтом 75 ШС М3 на 500 А и проводами КП1-4/5 |
|
| 500-0-500 А | 1,5 | ||
| 0-750 А | 2,5 |
С измерительным шунтом 75 ШС М3 на 750 А и проводами КП1-4/5 |
|
| 750-0-750 А | 1,5 | ||
| 200-0-750 А | 1,5 | ||
| 0-1 кА | 2,5 |
С измерительным шунтом 75 ШС М3 на 1000 А и проводами КП1-4/5 |
|
| 1-0-1 кА | 1,5 | ||
| 0-1,5 | 2,5 |
С измерительным шунтом 75 ШС М3 на 1500 А и проводами КП1-4/5 |
|
| 1,5-0-1,5 | 1,5 | ||
| 0-4 | 2,5 |
С измерительным шунтом 75 ШС М3 на 4000 А и проводами КП1-4/5 |
|
| 4-0-4 | 1,5 | ||
| 0-6 | 2,5 |
С измерительным шунтом 75 ШС М3 на 6000 А и проводами КП1-4/5 |
|
| 6-0-6 | 1,5 | ||
| 0-7,5 | 2,5 |
С измерительным шунтом 75 ШС М3 на 7500 А и проводами КП1-4/5 |
|
| 7,5-0-7,5 | 1,5 |
| Температура окружающего воздуха | от минус 50 до +60°С |
| Относительная влажность воздуха | 95 % при температуре 35 °C |
| Масса | 0,2 кг |
| Габаритные размеры | 80х80х50 мм |
По согласованию с заказчиком приборы могут изготавливаться со специальными шкалами и без заливки герметиком.
Пример записи при заказе и в технической документации другой продукции:
«Миллиамперметр ЭА2233, 0-1 мА, ТУ 4223-001-05798310-99»;
без заливки герметиком:
«Миллиамперметр ЭА2233А, 0-1 мА, ТУ 4223-001-05798310-99″
со специальной шкалой:
«Миллиамперметр ЭА2233.Х, ТУ 4223-001-05798310-99»,
где Х – исполнение по конструкторской документации;
Амперметры, микроамперметры, миллиамперметры и килоамперметры серии ЭА2233 представляют собой специализированные приборы, предназначенные для встраивания в измерительную и испытательную аппаратуру. Основная функция этих устройств заключается в измерении силы постоянного тока в электрических цепях стационарных и переносных устройств, эксплуатируемых в закрытых неотапливаемых помещениях.
Основные характеристики
- Принцип работы: Приборы ЭА2233 основаны на магнитоэлектрической системе, которая обеспечивает высокую точность и стабильность измерений.
- Конструкция: Подвижная часть приборов закреплена на кернах и подпятниках, что гарантирует надёжность фиксации и лёгкость установки.
- Универсальность положения: Приборы могут работать как в горизонтальном, так и в вертикальном положении, что делает их пригодными для использования в различных условиях и на разнообразном оборудовании.
Применение
Амперметры ЭА2233 находят широкое применение в различных отраслях промышленности и электротехники. Они используются для точного измерения силы постоянного тока в электрических цепях, что играет ключевую роль в диагностике, тестировании и обслуживании различного оборудования.
Амперметры, микроамперметры, миллиамперметры и килоамперметры серии ЭА2233 являются надёжными и эффективными средствами для измерения силы постоянного тока. Их использование способствует улучшению качества и производительности измерительной и испытательной аппаратуры в различных сферах деятельности.
