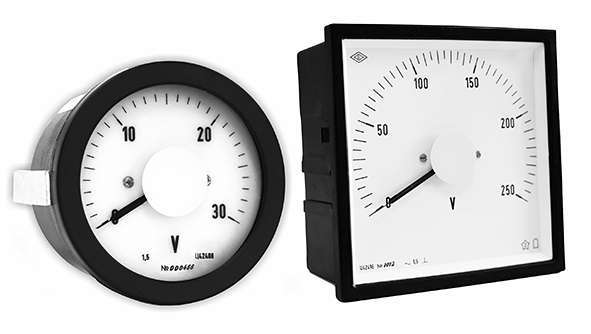

Вольтметры Ц42408, Ц42412, Ц42496
Приборы Ц42408, Ц42412, Ц42496 предназначены для измерения напряжения в однофазных цепях переменного тока частотой 50 Гц в различных областях промышленности и на железнодорожном транспорте. Приборы изготавливаются в пластмассовом корпусе, являются вибро- и ударопрочными.Все исполнения Ц42408 предусматривают подсветку циферблата, напряжение питания - 24, 50 или 100 В. Приборы имеют степень защиты от воздействия окружающей среды по передней панели IP53 по умолчанию, приборы для эксплуатации на морских судах и для АЭС имеют степень защиты по передней панели IP54.
Циферблаты и шкалы приборов выполняются в соответствии с Din 43802. Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83.
Характеристики прибора Ц42408, Ц42412, Ц42496
| Тип прибора |
Ц42408 |
Ц42496 |
Ц42412 |
| Размер лицевой панели, мм | Ø 85 | 96х96 | 120х120 |
| Длина шкалы, мм | 127 | 150 | 200 |
| Вырез в щите, мм | Ø 82 | 92х92 | 112х112 |
| Класс точности | 1,5 | 1,5 | 1,5 |
| Подсветка (напряжение питания), В | 24, 50, 100 | - | - |
| Конструктивное исполнение корпусов (степень защиты IP по лицевой панели) | IP53 (по умолчанию) | IP53 (по умолчанию) | IP53 (по умолчанию) |
|
пылебрызгозащ. IP54 по ГОСТ 14254-2015 (исполнения для АЭС, для эксплуатации на морских судах «ОМ2»*) |
пылебрызгозащ. IP54 по ГОСТ 14254-2015 (исполнения для АЭС, для эксплуатации на морских судах «ОМ2»*) |
пылебрызгозащ. IP54 по ГОСТ 14254-2015 (исполнения для АЭС, для эксплуатации на морских судах «ОМ2»*) |
|
| Масса прибора, кг | 0,32 | 0,36 | 0,4 |
|
* исполнения АЭС или ОМ2 указываются в формуле заказа. Приборы могут изготавливаться: - для эксплуатации на АЭС, класс безопасности 4 (класс безопасности 2, 3 - по запросу); - для эксплуатации на морских судах (исполнение «ОМ2»). |
|||
| Ц42408, Ц42412, Ц42496 | ||
| Конечное значение диапазона измерений | Способ включения | Условия эксплуатации |
| В – 5, 10; 20; 30; 50; 75; 100; 150; 250; 300; 400; 750 | Непосредственно |
Номинальная частота - 50 Гц. Температура -50...+60 °С. Относительная влажность 95 % при температуре +35 °С. Вибропрочность: ускорение 10 м/с2, частота 10...100 Гц. Ударопрочность: ускорение 30 м/с2, длительность 6-20 мс. |
| кВ – 1; 1,5; 2; 3; 4; 7,5; 10; 12; 15; 30 | Через трансформатор напряжения со вторичным напряжением 100 В* | |
| кВ – 30 | Через трансформатор напряжения со вторичным напряжением 100 В* (коэффициентом трансформации 25000/100 В) | |
| кВ – 12; 30 | Через трансформатор напряжения со вторичным напряжением 380 В* (коэффициентами трансформации 10000/380 В, 25000/380 В) | |
|
* Приборы изготавливаются по спец. исполнению с любыми шкалами в зависимости от коэффициента трансформации трансформатора напряжения – 100 В, 110 В, 120 В, 220 В, 230 В, 380 В, 400 В, 456 В Стандартные конечные значения диапазонов: 0-12 кВ (10000/380 В), 0-30 кВ (25000/380 В). Приборы могут быть изготовлены со шкалами, отградуированными в других единицах измерений физических величин (давления, температуры, уровня и др., а также в процентах от диапазона измеряемой физической величины), в зависимости от типа подключенного первичного измерительного преобразователя. Для приборов Ц42408, Ц42412, Ц42496 первичное напряжение трансформатора совпадает с верхним пределом диапазона измерений. |
||
Приборы Ц42408, Ц42412, Ц42496 — это специализированные устройства, предназначенные для измерения напряжения в однофазных цепях переменного тока частотой 50 Гц. Они нашли свое применение в различных областях промышленности и на железнодорожном транспорте, где предъявляются повышенные требования к надежности и устойчивости к внешним воздействиям.
Основные характеристики
1. Частота измерений: 50 Гц.
2. Исполнение корпуса: Пластмассовый, вибро- и ударопрочный.
3. Подсветка циферблата: Предусмотрена во всех исполнениях Ц42408.
4. Напряжение питания: 24, 50 или 100 В.
5. Степень защиты от внешней среды:
- По передней панели: IP53 (по умолчанию).
- Для эксплуатации на морских судах и атомных электростанциях: IP54.
6. Соответствие стандартам:
- Циферблаты и шкалы соответствуют стандарту Din 43802.
- Поверка приборов осуществляется согласно требованиям ГОСТ 8.497-83.
Особенности эксплуатации
Эти приборы разработаны для работы в жестких условиях, характерных для промышленного производства и железнодорожного транспорта. Они устойчивы к вибрации и ударам, что делает их надежными в эксплуатации. Подсветка циферблата облегчает считывание показаний в условиях недостаточной освещенности.
Варианты исполнения
1. Ц42408: Основное исполнение с подсветкой циферблата и возможностью выбора напряжения питания.
2. Ц42412: Дополнительное исполнение, возможно, с другими техническими характеристиками или особенностями.
3. Ц42496: Еще одна версия прибора, адаптированная для определенных условий эксплуатации.
Защита от воздействий окружающей среды
Приборы защищены от проникновения пыли и влаги, что соответствует степени защиты IP53 по передней панели. Это означает, что они способны функционировать в условиях повышенной влажности и загрязнения. Специальные версии для эксплуатации на морских судах и атомных электростанциях имеют еще более высокий уровень защиты — IP54, что подразумевает дополнительную защиту от брызг воды.
Соответствие стандартам
Использование стандартов Din 43802 для оформления циферблатов и шкал обеспечивает единообразие и соответствие международным нормам. Поверка приборов проводится в строгом соответствии с требованиями ГОСТ 8.497-83, что гарантирует точность и достоверность измерений.
Приборы Ц42408, Ц42412, Ц42496 представляют собой надежные и долговечные средства измерения напряжения, подходящие для использования в сложных условиях промышленной и транспортной инфраструктуры. Их защита от внешних воздействий и соответствие высоким стандартам делают их отличным выбором для профессиональных нужд.
