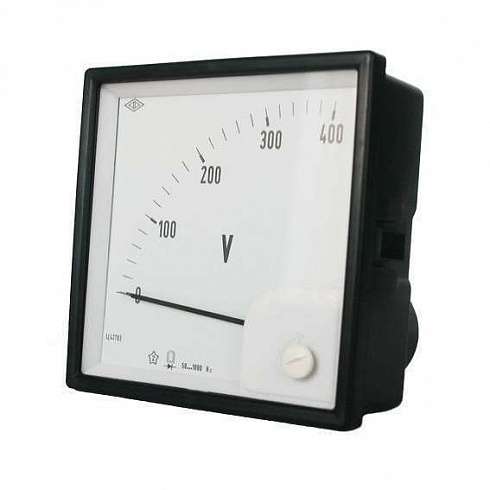

Ц42703 Вольтметры щитовые
Ц42703 Вольтметры щитовые
Габаритно-установочные размеры соответствуют европейским стандартам.
Расположение механизма – угловое.
Для защиты от прикосновения к токоведущим стержням приборы Ц42703 могут поставляться с защитными колпачками КЗ-4. Необходимость поставки указать при заказе.
Описание Ц42703:
Прибор Ц42703 является амперметром с угловым расположением механизма, который соответствует европейским стандартам габаритно-установочных размеров. Этот амперметр может использоваться для измерения тока и может поставляться с защитными колпачками КЗ-4 для защиты от прикосновения к токоведущим стержням.
Защитные колпачки КЗ-4 являются важным элементом безопасности, которые предотвращают возможные аварии и обеспечивают безопасность при использовании амперметра. Если вы планируете использовать амперметр в условиях, где может возникнуть риск прикосновения к токоведущим стержням, защитные колпачки КЗ-4 являются рекомендуемым дополнительным оборудованием.
Технические характеристики вольтметры Ц42703
| Тип прибора | Ц42703 |
| Размер лицевой панели, мм | 96х96 |
| Вырез в щите, мм | 92х92 |
| Длина шкалы, мм, не менее | 95 |
| Класс точности | 1,5 |
| Степень защиты IP | пылезащищенное IP50 |
| Масса, кг, не более | 0,3 |
| Ц42703 | |||
| конечное значение диапазона измерений | коэффициент трансформации | способ включения | условия эксплуатации |
| В – 15; 30; 50; 75; 100; 150; 250; 300; 400; 500; 600 | — | Непосредственно | Температура -40…+50 °С, относительная влажность 95 % при температуре +35 °С. Вибропрочность: ускорение 15 м/с2, частота 30 Гц. Виброустойчивость: ускорение 5 м/с2, частота 20 Гц. Ударопрочность: ускорение 70 м/с2, частота 10…50 ударов в мин. Нормальная частота и область частот для Э42703, Э42704 – 45-65, 50, 60, 200, 500, 1000 Гц; для Ц42703, Ц42704 – 50-1000 Гц |
| В – 400; 450; 500; 600; 750 | 0-400В — 380/100; 0-450В — 380/100; 0-500В — 500/100; 0-600В — 500/100; 0-750В — 750/100; 0-3,5кВ — 3000/100; 0-4кВ — 3000/100; 0-6кВ — 6000/100; 0-7,5кВ — 6000/100; 0-12,5кВ — 10000/100; 0-15кВ — 13800/100; 0-17,5кВ — 15750/100; 0-20кВ — 18000/100; 0-25кВ — 20000/100; 0-40кВ — 35000/100; 0-125кВ — 110000/100; 0-150кВ — 150000/100; 0-175кВ — 150000/100; 0-200кВ — 200000/100; 0-250кВ — 220000/100; 0-400кВ — 330000/100; 0-600кВ — 500000/100 |
Через трансформатор напряжения с вторичным напряжением 100 В |
|
| кВ – 3,5; 4; 6; 7,5; 12,5; 15; 17,5; 20; 25; 40; 125; 150; 175; 200; 250; 400; 600 | |||
Примечание: возможно изготовление приборов с другими диапазонами измерений и для включения через трансформатор тока с вторичным током 1 А.
Пример оформления заказа
Вольтметр Ц42703, 600 В, 50, в, ТУ 25-7504.133-2007
Для вольтметра Ц42703, изготавливаемого для эксплуатации в условиях умеренного климата с верхним пределом диапазона измерений 600 В на нормальную частоту 50 Гц, вертикального положения
Вольтметр Ц42703, 3,5 кВ, 3000/100, в, ТУ 25-7504.133-2007
Для вольтметра Ц42703, изготавливаемого для эксплуатации в условиях умеренного климата, с верхним пределом диапазона измерений 3,5 кВ, с включением через трансформатор напряжения с первичным напряжением 3000 В и вторичным напряжением 100 В, вертикального положения.
Ц42703 Амперметры щитовые
Габаритно-установочные размеры соответствуют европейским стандартам.
Расположение механизма – угловое.
Для защиты от прикосновения к токоведущим частям приборы Ц42703 могут поставляться с защитными колпачками КЗ-4. Необходимость поставки защитных колпачков нужно указать при заказе.
Описание Ц42703:
Прибор Ц42703 является амперметром с угловым расположением механизма, который соответствует европейским стандартам габаритно-установочных размеров. Этот амперметр предназначен для измерения силы тока и может поставляться с защитными колпачками КЗ-4 для предотвращения случайного прикосновения к токоведущим частям.
Защитные колпачки КЗ-4 играют важную роль в обеспечении безопасности при использовании амперметра. Если вы планируете использовать амперметр в условиях, где существует риск случайного контакта с токоведущими частями, то защитные колпачки КЗ-4 являются рекомендованным дополнением.
