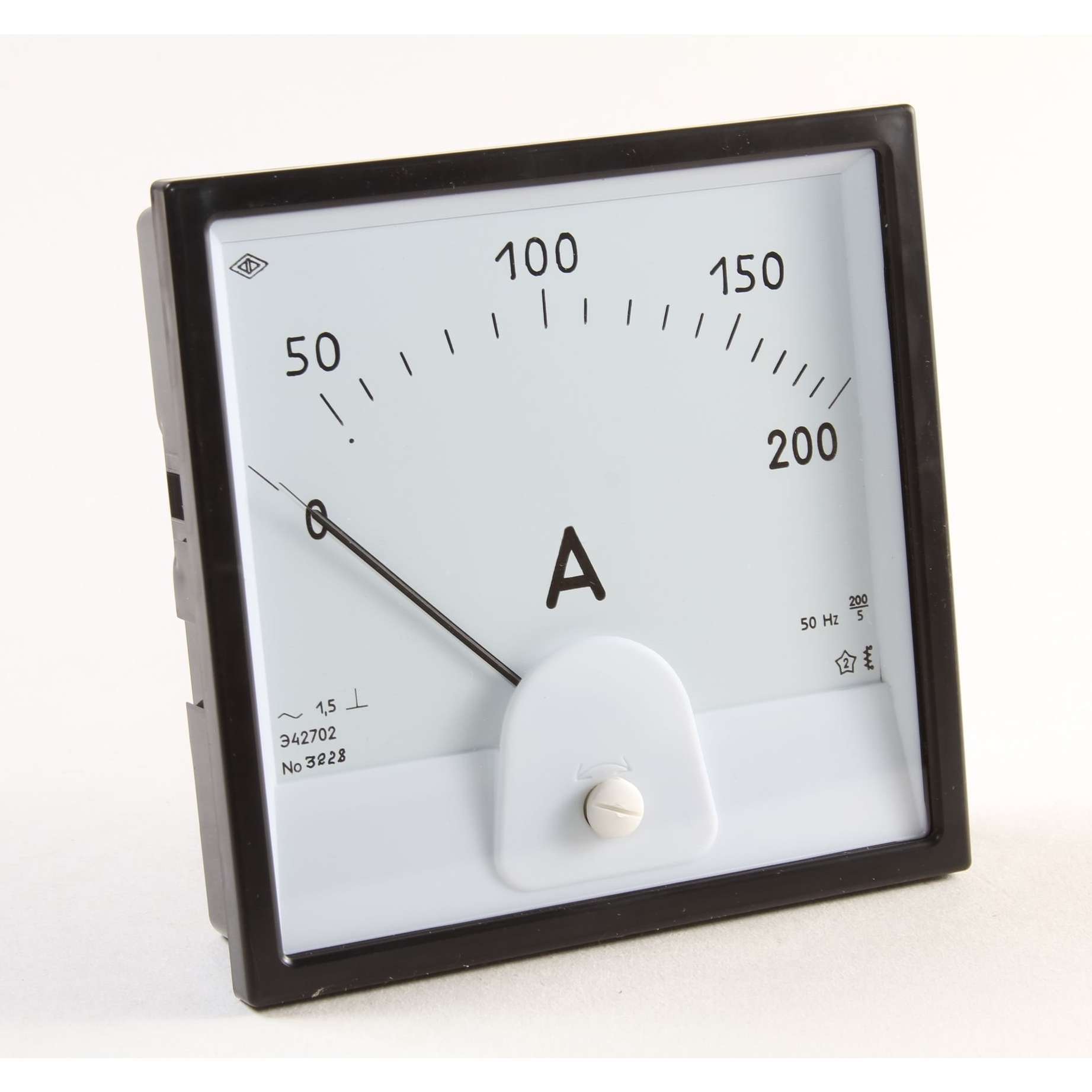

Ц42702 Амперметры и вольтметры щитовые
Ц42702 Амперметры и вольтметры щитовые
Амперметры и вольтметры Ц42702 предназначены для измерения переменного тока и напряжения и выпускаются в двух видах: магнитоэлектрической системы с выпрямителем и электромагнитной системы. Эти приборы позволяют измерять токи в пределах от 25 микроампер (µА) до 100 ампер (А) и напряжение от 0,5 вольта (В) до 750 вольт (В) при прямом включении.
Для расширения диапазона измерения по току и напряжению, можно использовать трансформаторы тока типа ТОП-0,66 и трансформаторы напряжения соответственно.
Амперметры и вольтметры Ц42702 изготавливаются с нулевой отметкой на краю диапазона. Кроме того, приборы могут быть изготовлены с шкалами в различных единицах измерения по желанию заказчика.
По конструктивному исполнению приборы для измерения переменного тока делятся на две группы:
1. Приборы с квадратными лицевыми панелями и круглыми корпусами.
2. Приборы с квадратными лицевыми панелями и квадратными корпусами с ограждениями.
Степень защиты по лицевой панели - IP50 или IP54, степень защиты токоведущих стержней - IP00.
Ц42702 могут поставляться с защитными колпачками КЗ-4. Необходимость поставки указать при заказе.
Технические характеристики амперметров и вольтметров Ц42702
| Тип прибора | Ц42702 |
| Размер лицевой панели, мм | 120х120 |
| Вырез в щите, мм | 112х112 |
| Длина шкалы, мм, не менее | 90 |
| Класс точности | 1,5 |
| Степень защиты IP | пылезащищенное IP50 |
| Масса, кг, не более | 0,35 |
| Ц42702 | |||
|
конечное значение диапазона измерений |
коэффициент трансформации |
способ включения |
условия эксплуатации |
| мA – 10; 20; 30; 50; 100; 250; 500 | Непосредственно | Температура -40…+50 °С, относительная влажность 95 % при температуре 35 °С. Нормальная область частот 50-1000 Гц. Виброустойчивость: ускорение 5 м/с2, частота 20 Гц. Вибропрочность: ускорение 15 м/с2, частота 30 Гц. Ударопрочность: ускорение 70 м/с2, частота 10…50 ударов в мин., 1000 ударов | |
| В – 15; 30; 50; 75; 100; 150; 250; 300; 400; 500; 600 | |||
| В – 450; 500; 600; 750 | 0-450В — 380/100; 0-500В — 500/100; 0-600В — 500/100; 0-750В — 750/100 | Через трансформатор напряжения со вторичным напряжением 100 В | |
| кВ – 3,5; 4; 6; 7,5; 12,5; 15; 17,5; 20; 25; 40; 125; 150; 175; 200; 250; 400; 600 | 0-3,5кВ — 3000/100; 0-4кВ — 4000/100; 0-6кВ — 6000/100; 0-7,5кВ — 600/100; 0-12,5кВ — 10000/100; 0-15кВ — 13800/100; 0-17,5кВ — 15750/100; 0-20кВ — 18000/100; 0-25кВ — 20000/100; 0-40кВ — 35000/100; 0-125кВ — 110000/100; 0-150кВ — 150000/100; 0-175кВ — 150000/100; 0-200кВ — 200000/100; 0-250кВ — 220000/100; 0-400кВ — 330000/100; 0-600кВ — 500000/100 | ||
Для приборов Ц42702 первичный ток и напряжение трансформатора совпадает с верхним пределом диапазона измерения.
Для вольтметра Ц42702 первичное напряжение трансформатора соответствует данным, приведенным в таблице.
Возможно изготовление приборов с другими диапазонами измерений и для включения через трансформатор тока с вторичным током 1А.
Дополнительные функции
Некоторые модели приборов оснащены функцией защиты от перегрузок, которая предотвращает повреждение прибора при превышении допустимых значений тока или напряжения. Также возможно наличие дополнительных выходов для подключения внешних устройств, таких как регистраторы данных или системы управления.
Применение
Амперметры и вольтметры Ц42702 широко используются в электроэнергетике, машиностроении, химической промышленности и других отраслях. Они находят применение в системах контроля качества электроэнергии, автоматизации технологических процессов, а также в научных исследованиях и разработках.
Монтаж и установка
Приборы легко монтируются на панели или в шкафах управления. Для удобства монтажа предусмотрены стандартные крепления, соответствующие международным стандартам. Это упрощает интеграцию приборов в существующие системы и снижает затраты на установку.
Обслуживание и ремонт
Приборы просты в обслуживании и ремонте. Замена элементов питания и калибровка производятся без необходимости демонтажа прибора. Благодаря этому, время простоя оборудования минимально, что особенно важно в условиях непрерывного производства.
Соответствие стандартам
Все приборы серии Ц42702 соответствуют требованиям международных стандартов качества и безопасности. Это гарантирует надежность и долговечность работы приборов, а также их совместимость с другими устройствами и системами.
Амперметры и вольтметры Ц42702 являются надежным и эффективным инструментом для измерения электрических параметров в различных сферах деятельности.
