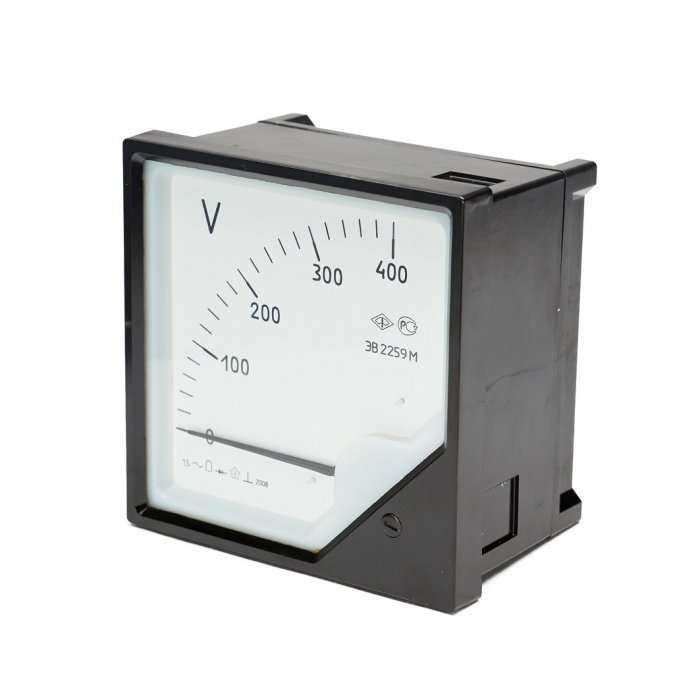

ЭВ2259М Вольтметр

ЭВ2259М Вольтметр щитовой аналоговый переменного тока

Вольтметры ЭВ2259М предназначены для измерения напряжения в цепях переменного тока.

Широко применяются на предприятиях промышленности и предприятиях электроэнергетики (ТЭЦ, ГЭС, ГРЭС, АЭС), в межсистемных электрических сетях, а также на предприятиях электротехнической промышленности для комплектации энергетического оборудования (щитов, пультов, панелей управления и др.).

Вольтметры ЭВ2259М по габаритным размерам, пределам измерения и другим параметрам могут быть использованы взамен вольтметров, киловольтметров Э365, ЭВ0702, Э377, Ц33, Ц330 (габарит по наличнику 120х120 мм, утопленная часть 112х112 мм).

Линейная шкала позволяет производить точные измерения во всем диапазоне показаний прибора, в том числе и при малых значениях измеряемого сигнала. Применение успокоителя магнитоэлектрического типа обеспечивает сохранение характеристик приборов в течение всего срока службы, в то время как у аналогов успокоитель жидкостного типа теряет свои свойства через 5-6 лет эксплуатации.

Технические характеристики вольтметра ЭВ2259М

Пределы измерения:
для вольтметров	100 В, 150 В,250 В, 500 В,600 В – прямого включения;
	450 В (380/100)В,750 В (500/100) – через наружный трансформатор напряжения с вторичным напряжением 100 В
для киловольтметров	3.5 кВ (3000/100);  7.5кВ (6000/100); 7.5 кВ (6300/100); 12.5 кВ (10000/100); 17.5кВ(15000/100);40 кВ (35000/100); 125 кВ (110000/100); 250 кВ (220000/100); 450 кВ (380000/100); 600 кВ (500000/100), 1000 кВ (750 000/100) – через наружный  трансформатор напряжения с вторичным напряжением 100 В
Класс точности	1,5
Частотный диапазон измеряемых сигналов	45 – 400 Гц
Рабочие условия применения:
— температура окружающего воздуха	от минус 30 до +50°С
— относительная влажность воздуха	90 %   при температуре 30 °C
Масса	0,5 кг
Габаритные размеры	120х120х100 мм

Пример записи при заказе и в технической документации другой продукции

— для прибора с верхним пределом  измерений 600 В при непосредственном способе включения, класса точности 1,5:

«Вольтметр ЭВ2259М, 500 В, кл. 1,5  ТУ 4223-038-71064713-2007»;

— для прибора со шкалой 12,5  кВ для работы с трансформатором напряжения с номинальным первичным напряжением 10000 В и номинальным вторичным напряжением 100 В, класса точности 1,5:

«Вольтметр ЭВ2259М, 12,5 кВ,  10000/100,  кл. 1,5,  ТУ 4223-038-71064713-2007»;

Вольтметры ЭВ2259М являются специализированными приборами, предназначенными для измерения напряжения в цепях переменного тока. Они нашли широкое применение в различных отраслях промышленности и энергетики, обеспечивая высокую точность и надежность измерений. Рассмотрим их основные характеристики и преимущества более подробно.

Применение
Вольтметры ЭВ2259М активно используются на предприятиях промышленности и электроэнергетики, таких как ТЭЦ, ГЭС, ГРЭС, АЭС, а также в межсистемных электрических сетях. Они также применяются в электротехнической промышленности для комплектации энергетического оборудования, включая щиты, пульты и панели управления.

Совместимость
По своим габаритным размерам, пределам измерения и другим техническим характеристикам вольтметры ЭВ2259М могут заменять такие приборы, как вольтметры и киловольтметры серий Э365, ЭВ0702, Э377, Ц33, Ц330. Это делает их универсальным решением для модернизации существующих систем и замены устаревшего оборудования.

Линейная шкала
Одним из ключевых преимуществ этих приборов является линейная шкала, которая позволяет проводить точные измерения во всем диапазоне показаний, включая малые значения измеряемого сигнала. Это особенно важно в условиях, где требуется высокая точность измерений независимо от уровня сигнала.

Успокоитель магнитоэлектрического типа
Применение успокоителя магнитоэлектрического типа обеспечивает стабильность характеристик приборов на протяжении всего срока службы. В отличие от аналогов с успокоителями жидкостного типа, которые теряют свои свойства через 5-6 лет эксплуатации, магнитоэлектрический успокоитель сохраняет свою эффективность на протяжении длительного времени, что увеличивает надежность и долговечность приборов.

Вольтметры ЭВ2259М представляют собой современные и надежные приборы для измерения напряжения в цепях переменного тока. Их широкая сфера применения, совместимость с существующим оборудованием и высокие эксплуатационные характеристики делают их идеальным выбором для предприятий промышленности и энергетики, стремящихся обеспечить точное и стабильное измерение электрических параметров.
