Э365 Амперметры, Вольтметры

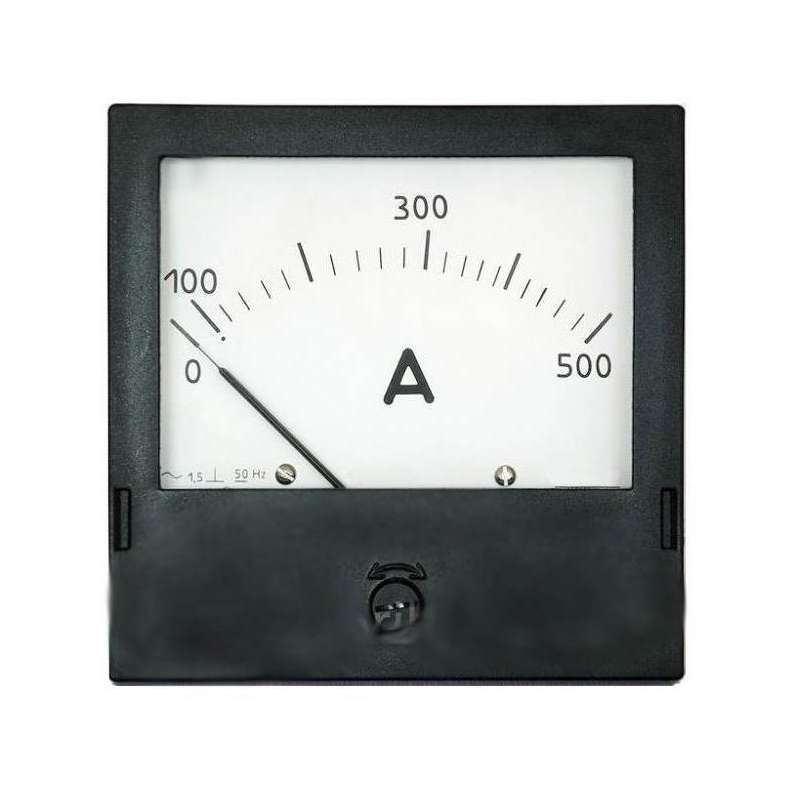

Э365 Амперметры и вольтметры переменного тока

Амперметры и вольтметры Э365 - это инструменты, которые используются для измерения тока и напряжения в сетях переменного тока. Они имеют класс точности 1,5 и предназначены для различных применений в зависимости от диапазонов измерений и нормальных значений частот.

Изделия Э365 доступны в разных исполнениях, таких как Э365-1, Э365.1-1, Э365-2, Э365.1-2, Э365-3 и Э365.1-3. Каждое из этих исполнение имеет свои особенности и характеристики, которые определяются диапазонами измерений и нормальными значениями частот.

Технические характеристики амперметров и вольтметров Э365

Наименование прибора	Конечные значения диапазонов измерений	Способ включения
Амперметр  Э 365-1; Э 365.1-1	10; 20; 30; 50; 100; 250; 500 mA 1; 2; 3; 5; 10; 20; 30; 50; 75; 100; 150; 200; 300 А	Непосредственно
	1; 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800 А 1; 1,2; 1,5; 2; 3 кА	Через трансформатор тока с вторичным током 1 А
	5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800 А 1; 1,2; 1,5; 2; 3; 4; 5; 6; 8; 10; 12; 14; 16; 18; 20; 25; 28; 32; 35,5; 40 кА	Через трансформатор тока с вторичным током 5 А
Вольтметр  Э 365.1;  Э 365.1-1	15; 30; 50; 75; 100; 150; 250; 500; 600 В	Непосредственно
	450; 750; 600 В 3,5; 7,5; 12,5, 15; 17,5; 20; 25; 40; 125; 175; 250; 400; 600 кВ	Через трансформатор напряжения с вторичным напряжением 100 В

Наименование прибора	Конечные значения		Способ включения
	диапазонов измерений	перегрузочной части шкалы
Амперметр перегрузочный  Э 365-2;  Э 365.1-2	1 А 3 А 5 А 10 А 15 А 20 А 30 А 50 А	6 А 15 А 30 А 60 А 80 А 100 А 150 А 300 А	Непосредственно
	1 А	6 А	Через трансформатор тока с вторичным током 1 А
	5 — 150 А, 0,2 — 3 кА	30 — 800 А, 1 — 15 кА	Через трансформатор тока с вторичным током 1 или 5 А
	4 — 40 кА	20 — 200 кА	Через трансформатор тока с вторичным током 5 А

Наименование прибора	Конечные значения диапазонов измерения	Частота, Гц	Способ включения
Амперметр	1,5; 2; 5 мА	50, 60	Непосредственно
Амперметр многодиапазонный	3 — 7,5 — 15 мА, 15 — 30 — 75 — 150 мА, 300 — 750 — 1500 мА	50	Непосредственно
	1,5 — 3 — 7,5 — 15 А, 15 — 30 А, 30 — 75 — 150 А	50	Через трансформатор тока с вторичным током 1 или 5 А
Амперметр	50 А	200	Через трансформатор тока с вторичным током 1 или 5 А
	1 — 300 А	500
	100; 500 мА, 1 — 100 A	1000
Вольтметр	1 — 7,5 В	50	Непосредственно
Вольтметр многодиапазонный	7,5 — 15 В, 75 — 150 В, 30 — 300 В, 150 — 300 — 600 В	50	Непосредственно
Вольтметр	250 В	200	Непосредственно
	15-600 В	500
	10-600 В	1000

Примечание: вольтметры Э365 с конечными значениями диапазона измерений 0,5; 1; 1,5 В подключаются в сеть с помощью калиброванных проводников.

Условия эксплуатации:
— температура окружающего воздуха, оС	от — 40 до + 50
— относительная влажность при температуре 35 оС, %	95

Тип прибора Э365	Габаритные размеры, мм	Масса, кг
Амперметры и вольтметры, кроме амперметра непосредственного включения, с конечными значениями диапазона измерений 75; 100; 150; 200; 300 A	120х120х50	0,5
Амперметры непосредственного включения	120х120х116	1,0

При заказе Э-365 указать: пределы измерения по току и напряжению, способ включения.

Амперметры и вольтметры серии Э365 представляют собой высокоточные приборы, используемые для измерения силы тока и напряжения в сетях переменного тока. Они обладают классом точности 1,5 и различаются по исполнению, диапазонам измерений и нормальным значениям частот. Рассмотрим основные характеристики этих приборов.

Основные характеристики

1. Класс точности: 1,5, что говорит о высокой точности измерений, необходимых для работы с электрическими сетями.
2. Разнообразие исполнений: Доступны разные варианты исполнения, такие как Э365-1, Э365.1-1, Э365-2, Э365.1-2, Э365-3 и Э365.1-3. Каждый вариант имеет свои особенности и характеристики, зависящие от диапазонов измерений и нормальных значений частот.
3. Диапазоны измерений: Определяются возможностями прибора по измерению тока и напряжения в различных сетевых условиях.
4. Нормальные значения частот: Указывают на те частоты, при которых обеспечивается правильное функционирование прибора для точного измерения тока и напряжения.

Амперметры и вольтметры серии Э365 находят широкое применение в различных областях, связанных с работой с электрическими сетями переменного тока. Вот некоторые примеры их использования:

1. Контроль качества электроэнергии: Эти приборы часто используются для мониторинга параметров электроснабжения, чтобы гарантировать соответствие установленным нормам и стандартам. Это помогает выявлять любые отклонения и аномалии в сети, что важно для поддержания стабильности и предотвращения сбоев.
2. Автоматизация технологических процессов: В автоматизованных системах управления и контроля измерители Э365 играют ключевую роль в обеспечении точности и надежности работы оборудования. Они интегрируются в системы управления для мониторинга и регулировки параметров электрических систем.
3. Диагностика оборудования: Амперметры и вольтметры Э365 применяются для проверки исправности и диагностики различного оборудования, такого как двигатели, генераторы, трансформаторы и другое силовое оборудование. Это позволяет оперативно обнаруживать проблемы и своевременно принимать меры по их устранению.
4. Научные исследования и разработки: В лабораториях и научно-исследовательских центрах эти приборы используются для проведения точных измерений параметров электрических цепей, анализа экспериментальных данных и тестирования новых технологий.
5. Производство и обслуживание промышленного оборудования: В промышленной сфере амперметры и вольтметры Э365 используются для контроля качества продукции, оптимизации производственных процессов и технического обслуживания. Они помогают поддерживать высокий уровень производительности и надежности оборудования.
6. Энергетические системы: В энергетических системах, таких как гидроэлектростанции, тепловые электростанции и атомные станции, амперметры и вольтметры Э365 служат для мониторинга нагрузки на сеть, контроля режимов работы оборудования и диагностики неисправностей.
7. Транспортные системы: В транспортной инфраструктуре эти приборы применяются для мониторинга и диагностики электрических систем автомобилей, поездов, трамваев и других видов транспорта. Они помогают предотвратить аварии и минимизировать простои, улучшая безопасность и надежность перевозок.
8. Телекоммуникация и связь: В телекоммуникационных системах амперметры и вольтметры Э365 используются для контроля качества связи, мониторинга загрузки линий передачи и диагностики проблем с сигналами.
9. Медицинские учреждения: В медицинских учреждениях эти приборы необходимы для обеспечения безопасного функционирования медицинского оборудования, мониторинга параметров питания и предотвращения возможных перебоев в подаче энергии.

Амперметры и вольтметры Э365 играют важную роль в поддержке стабильной работы электрических систем, повышении эффективности производственного процесса и обеспечении безопасности персонала и оборудования. Благодаря высокой точности и надежности, они способствуют снижению рисков и увеличению производительности в различных секторах экономики.
