Амперметры и вольтметры ЕД42
Приборы ЕД42 предназначены для измерения силы тока и напряжения в цепях переменного тока и устанавливаются на DIN-рейку шириной 35 мм согласно стандарту EN 50022. Расположение измерительного механизма в приборах - угловое. Размер лицевой панели составляет 53х46 мм. Длина шкалы - 42 мм. Класс точности - 1,5. Степень защиты корпуса приборов - IP40. Масса - 0,25 кг. Проверка приборов проводится в соответствии с требованиями ГОСТ 8.497-83.Технические характеристики ЕД42
|
Диапазон измерений |
Способ включения |
Условия эксплуатации |
| мA – 100; 150; 250; 400; 600 | Непосредственно |
Температура -40...+50 °С, относительная влажность 90 % при температуре +30 °С. Вибропрочность: ускорение до 20 м/с2, частота 10...55 Гц. Ударопрочность: ускорение до 150 м/с2, 18 ударов. |
| A – 1; 1,5; 2,5; 4; 5; 6; 10; 20 | ||
| A – 1; 1,5; 2,5; 4; 5; 6; 10; 15; 20; 30; 40; 50; 60; 80; 100; 150; 200; 300; 400; 500; 600 |
Через трансформатор тока со вторичным током 1 или 5 А |
|
| кA – 1; 1,2; 1,5; 2; 3; 4; 5; 6; 8; 10 | ||
| В – 6; 10; 15; 25; 40; 60; 100; 150; 250; 400; 500; 600 | Непосредственно | |
| кВ – 4; 6; 8; 10; 15; 20; 40; 60; 150; 250; 400 | Через трансформатор напряжения со вторичным напряжением 100 В | |
| Примечание: амперметры ЕД42 могут быть изготовлены с коэффициентом перегрузки 2. | ||
Приборы ЕД42 — это измерительные устройства, предназначенные для измерения силы тока и напряжения в цепях переменного тока. Они монтируются на DIN-рейку шириной 35 мм, соответствующую стандарту EN 50022, что делает их удобными для установки в стандартные электротехнические шкафы и панели.
Основные характеристики
1. Назначение: Измерение силы тока и напряжения в цепях переменного тока.
2. Монтаж: Установка на DIN-рейку шириной 35 мм (стандарт EN 50022).
3. Расположение измерительного механизма: Угловое.
4. Размер лицевой панели: 53 х 46 мм.
5. Длина шкалы: 42 мм.
6. Класс точности: 1,5.
7. Степень защиты корпуса: IP40 (защищены от попадания твердых предметов диаметром более 1 мм, но не защищены от воды).
8. Масса: 0,25 кг.
9. Поверка: Проводится в соответствии с требованиями ГОСТ 8.497-83.
Применение
Приборы ЕД42 находят применение в различных отраслях, где требуется контроль параметров электрической цепи, таких как сила тока и напряжение. Они могут использоваться в промышленных установках, системах автоматизации, распределительных щитах и других местах, где необходима точная и надежная индикация текущих параметров сети.
Преимущества
- Стандартизация монтажа: Установка на DIN-рейку упрощает монтаж и замену приборов.
- Угловое расположение измерительного механизма: Удобство считывания показаний под углом.
- Высокий класс точности: Погрешность измерений не превышает 1,5%, что обеспечивает высокую достоверность получаемых данных.
- Компактные размеры: Небольшие габариты лицевой панели и вес облегчают интеграцию в ограниченное пространство.
Приборы ЕД42 представляют собой надежные и точные измерительные устройства, соответствующие высоким стандартам качества и безопасности. Они отлично подходят для использования в различных электротехнических системах, требующих контроля силы тока и напряжения.
Пример оформления заказа:
Амперметр EД42, 400 А, 400/5, 1,5, в, ТУ25-7504.177-2010
Основные характеристики
1. Назначение: Измерение силы тока и напряжения в цепях переменного тока.
2. Монтаж: Установка на DIN-рейку шириной 35 мм (стандарт EN 50022).
3. Расположение измерительного механизма: Угловое.
4. Размер лицевой панели: 53 х 46 мм.
5. Длина шкалы: 42 мм.
6. Класс точности: 1,5.
7. Степень защиты корпуса: IP40 (защищены от попадания твердых предметов диаметром более 1 мм, но не защищены от воды).
8. Масса: 0,25 кг.
9. Поверка: Проводится в соответствии с требованиями ГОСТ 8.497-83.
Применение
Приборы ЕД42 находят применение в различных отраслях, где требуется контроль параметров электрической цепи, таких как сила тока и напряжение. Они могут использоваться в промышленных установках, системах автоматизации, распределительных щитах и других местах, где необходима точная и надежная индикация текущих параметров сети.
Преимущества
- Стандартизация монтажа: Установка на DIN-рейку упрощает монтаж и замену приборов.
- Угловое расположение измерительного механизма: Удобство считывания показаний под углом.
- Высокий класс точности: Погрешность измерений не превышает 1,5%, что обеспечивает высокую достоверность получаемых данных.
- Компактные размеры: Небольшие габариты лицевой панели и вес облегчают интеграцию в ограниченное пространство.
Приборы ЕД42 представляют собой надежные и точные измерительные устройства, соответствующие высоким стандартам качества и безопасности. Они отлично подходят для использования в различных электротехнических системах, требующих контроля силы тока и напряжения.
Пример оформления заказа:

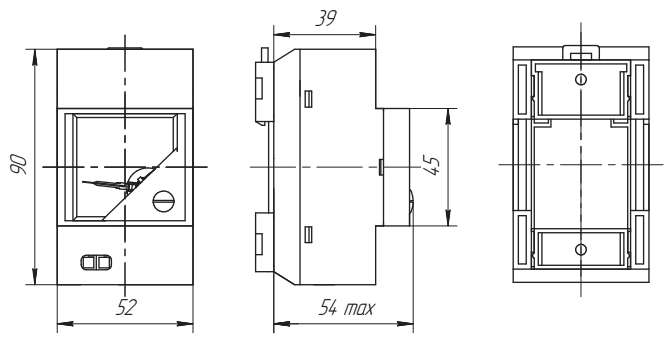

Габаритные размеры
