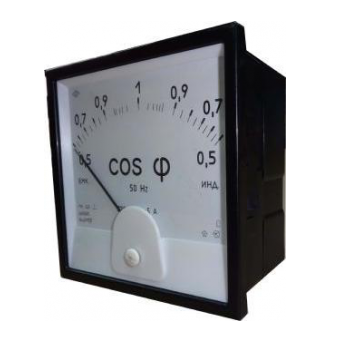

Ц42305 Фазометр

Ц42305 Фазометры щитовые

Фазометры Ц42305 предназначены для измерения коэффициента мощности в трехфазных трехпроводных цепях переменного тока частотой 50 Hz с симметрией линейных напряжений и симметричной нагрузкой фаз. Эти приборы позволяют точно измерять коэффициент мощности и оценить работу электрических систем.

Приборы Ц42305 выполнены на основе электронного преобразователя входного сигнала в сигнал постоянного тока и магнитоэлектрического прибора с внутрирамочным магнитом и подвижной частью на кернах, размещенных в одном корпусе. Это обеспечивает точную и надежную работу приборов при различных условий эксплуатации.

Существуют различные модификации фазометров Ц42305, которые отличаются по максимальным измеряемым значениям коэффициента мощности. При выборе прибора необходимо учесть его характеристики и требования к измерению, которые возникают в конкретной ситуации.

Технические характеристики фазометров Ц42305

Тип прибора	Ц42305
измеряемые параметры	cosφ
Размер лицевой панели, мм	120х120
Вырез в щите, мм	112х112
Длина шкалы, мм, не менее	94
Класс точности	2,5
Масса, кг, не более	0,75



Ц42305
диапазон измерений	номинальное напряжение, В	номинальный ток, А	способ включения	условия эксплуатации
0,5-1-0,5; 0,9-1-0,2	127; 220; 380	5	Непосредственный	Температура -40…+50 °С, относительная влажность 95 % при температуре + 35 °С. Ударопрочность: ускорение 70 м/с2, частота 10…50 ударов в мин. Вибропрочность: ускорение 15 м/с2, частота 30 Гц
	100	1; 5	Через трансформатор тока и напряжения

При заказе измерителя коэффициента мощности необходимо указать:

1) тип прибора;
2) диапазон измерения;
3) номинальное напряжение и ток;
4) нормальную частоту;
5) обозначение технических условий.

Пример оформления заказа

Ц42305, 0,5–1–0,5, 220 В, 5 А, 50 Гц,  ТУ 25-7504.171-2003

Для измерителя коэффициента мощности Ц42305 с диапазоном измерения 0,5–1–0,5, на номинальное напряжение 220 В, номинальный ток 5 А, нормальную частоту 50 Гц.

То же для измерителя коэффициента мощности, изготавливаемого для эксплуатации в общеклиматических условиях:

Ц42305 О4.1, 0,5–1–0,5, 220 В, 5А, 50 Гц,  ТУ 25-7504.171-2003

Фазометр Ц42305 представляет собой специализированный прибор, разработанный для точного измерения коэффициента мощности в трёхфазных трёхпроводных цепях переменного тока с частотой 50 Гц. Этот параметр важен для оценки эффективности использования энергии в системе, так как он отражает отношение активной мощности к полной мощности, потребляемой оборудованием.

Особенности конструкции и принципа работы

1. Электронный преобразователь: Входной сигнал переменного тока преобразуется в сигнал постоянного тока посредством электронного блока. Это позволяет упростить дальнейшую обработку сигнала и повысить точность измерений.

2. Магнитоэлектрический прибор: После преобразования сигнал поступает на магнитоэлектрическое устройство, которое состоит из внутрирамочного магнита и подвижной части на кернах. Такое решение обеспечивает стабильность показаний даже при изменении внешних условий эксплуатации.

3. Корпусная интеграция: Все элементы фазометра размещены в едином корпусе, что повышает надёжность и удобство использования прибора.

Симметрия и условия применения
Фазометры Ц42305 оптимизированы для работы в условиях симметрии линейных напряжений и симметричных нагрузок фаз. Это означает, что они лучше всего подходят для систем, где нагрузка распределяется равномерно между всеми тремя фазами.

Модификации и выбор прибора
Существует несколько модификаций фазометров Ц42305, каждая из которых отличается максимальными значениями измеряемого коэффициента мощности. При выборе конкретного прибора важно учитывать специфические требования к измерениям, а также параметры электрической системы, в которой планируется использовать фазометр.

Области применения
Фазометры Ц42305 находят широкое применение в электроэнергетике, промышленности и других отраслях, где необходим контроль качества электропитания и оценка работы электрических систем. Они помогают выявить проблемы с нагрузкой, улучшить энергоэффективность и предотвратить возможные сбои в работе оборудования.

Фазометры Ц42305 представляют собой надежные и точные инструменты для контроля коэффициента мощности в сложных электрических системах.
