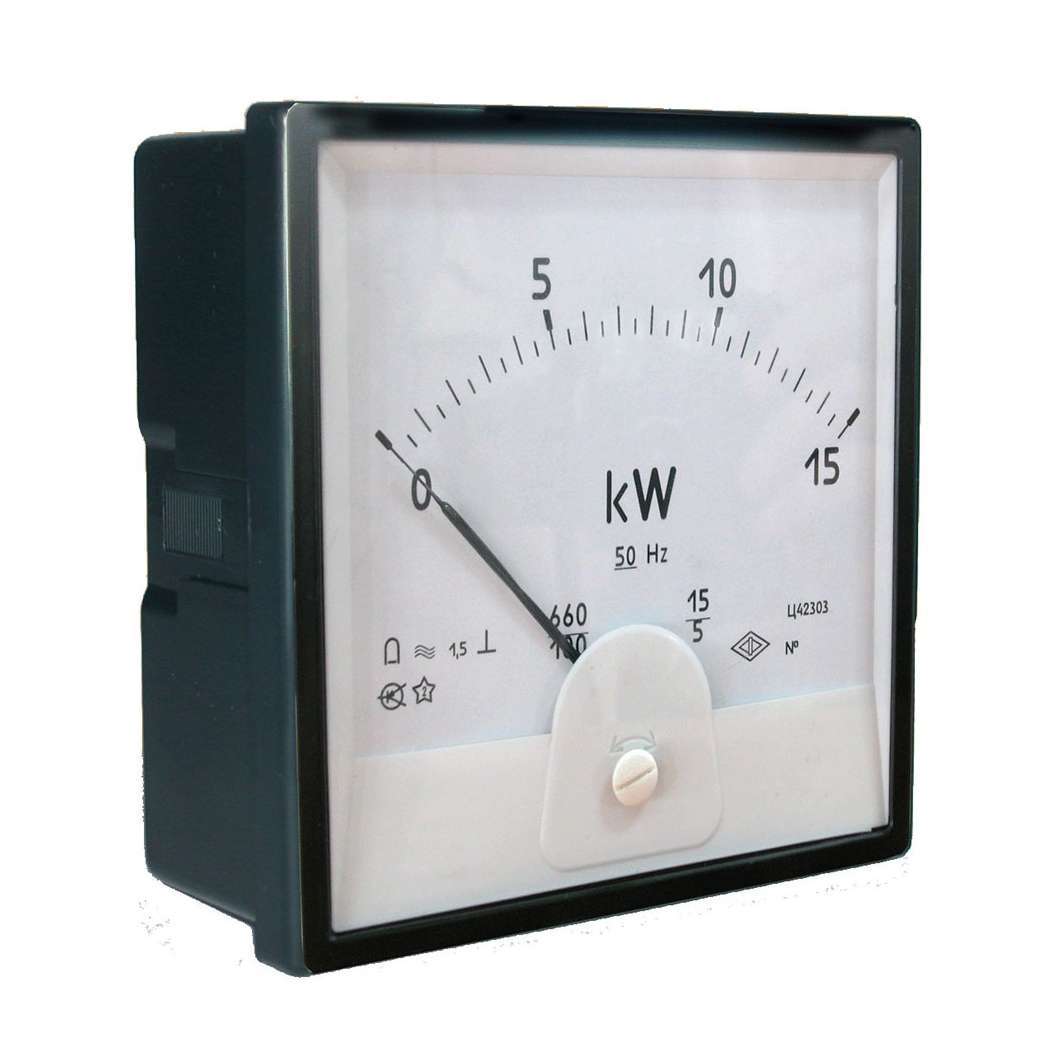

Ваттметры и варметры Ц42303 предназначены для измерения активной или реактивной мощности в трехфазных электрических цепях переменного тока частотой 50-60 Hz при равномерной или неравномерной нагрузке фаз. Эти приборы позволяют точно измерять мощность и оценить работу электрических систем.
Приборы Ц42303 выполнены на основе электронного преобразователя входного сигнала в сигнал постоянного тока и магнитоэлектрического прибора с внутрирамочным магнитом и подвижной частью на кернах, размещенных в одном корпусе. Это обеспечивает точную и надежную работу приборов при различных условиях эксплуатации.
Существуют различные модификации ваттметров и варметр Ц42303, которые отличаются по максимальным измеряемым значениям мощности и реактивной мощности. При выборе прибора необходимо учесть его характеристики и требования к измерению, которые возникают в конкретной ситуации.
Технические характеристики ваттметров и варметров Ц42303
| Тип прибора | Ц42303 | Ц42303/1 |
| измеряемые параметры | кВт, МВт, ГВт, кВар, МВар, ГВар |
кВт, МВт, ГВт, |
| Размер лицевой панели, мм | 120х120 | 120х120 |
| Вырез в щите, мм | 112х112 | 112х112 |
| Длина шкалы, мм, не менее | 94 | 94 |
| Класс точности | 1,5 | 1,5 |
| Степень защиты IP | IP00 | IP00 |
| Масса, кг, не более | 0,9 | 0,75 |
| Ц42303 (трехфазная сеть); Ц42303/1 (однофазная сеть) | ||||
| коэффициент мощности | номинальное напряжение, В | номинальный ток, А |
способ включения |
условия эксплуатации |
|
Для ваттметра cosφ=1
Для варметра sinφ=1 |
127; 220; 230*; 380; 400* | 5 | Непосредственный | Температура -40…+50 °С, относительная влажность 95 % при температуре + 35 °С. Ударопрочность: ускорение 70 м/с2, частота 10…50 ударов в мин. Вибропрочность: ускорение 15 м/с2, частота 30 Гц |
| 1; 5 | Через трансформатор тока | |||
| 100 | 1; 5 |
Через трансформатор тока и напряжения |
||
При заказе ваттметров и варметров необходимо указывать следующие параметры:
1) коэффициент трансформации по току;
2) коэффициент трансформации по напряжению;
3) частота 50 Гц или 60 Гц;
4) симметричная или несимметричная нагрузка.
Пример оформления заказа
Ваттметр Ц42303, 220В, 5А, 50Гц, С, ТУ25-7504.164-2002
Для ваттметра Ц42303 на номинальное напряжение 220В, номинальный ток 5А, нормальную частоту 50 Гц, с симметричной нагрузкой.
То же для ваттметра, изготавливаемого для эксплуатации в общеклиматических условиях:
Ваттметр Ц42303 О4.1, 220В, 5А, 50Гц, С, ТУ25-7504.164-2002
Ваттметр Ц42303, 10000/100, 5000/5, 50Гц, Н, ТУ25-7504.164-2002
Для ваттметра Ц42303 с коэффициентом трансформации по напряжению 10000/100, коэффициентом трансформации по току 5000/5, нормальную частоту 50Гц, с нессиметричной нагрузкой.
Ваттметр Ц42303/1, 220 В, 5 А, 50 Гц, ТУ 25-7504.167-2003
Для ваттметра Ц42303/1 на номинальное напряжение 220 В, номинальный ток 5 А, нормальную частоту 50 Гц.
То же для ваттметра, изготавливаемого для эксплуатации в общеклиматических условиях:
Ваттметр Ц42303/1 О4.1, 220 В, 5А, 50 Гц, ТУ 25-7504.167-2003
Ваттметр Ц42303/1, 10000/5, 5000/5, 50 Гц, ТУ 25-7504.167-2003
Для ваттметра Ц42303/1 с коэффициентом трансформации по напряжению 10000/100, коэффициентом трансформации по току 5000/5, на нормальную частоту 50 Гц.
Ваттметры и варметры Ц42303 — это профессиональные измерительные приборы, используемые для определения активной и реактивной мощности в трёхфазных электрических цепях переменного тока с частотой 50–60 Гц. Они применяются как при равномерной, так и при неравномерной нагрузке фаз, что делает их универсальными для самых разных областей применения.Конструктивные особенности и принцип работы
1. Электронный преобразователь: В приборах Ц42303 используется электронное устройство, которое преобразует входной сигнал переменного тока в сигнал постоянного тока. Это позволяет значительно повысить точность измерений и облегчить последующую обработку сигналов.
2. Магнитоэлектрический механизм: Преобразованный сигнал подается на магнитоэлектрический прибор, состоящий из внутрирамочного магнита и подвижной части на кернах. Такой подход обеспечивает высокую надежность и стабильность работы устройств даже в сложных эксплуатационных условиях.
3. Интеграция компонентов: Все ключевые элементы ваттметров и варметров Ц42303 собраны в одном корпусе, что увеличивает их прочность и облегчает эксплуатацию.
Измеряемые величины
- Активная мощность: Измеряется в ваттах (Вт), показывая количество энергии, передаваемое через электрическую цепь за определённое время.
- Реактивная мощность: Измеряется в вольт-амперах реактивных (вар), отражая энергию, которая циркулирует между источником питания и нагрузкой без выполнения полезной работы.
Область применения
Ваттметры и варметры Ц42303 востребованы в электроэнергетике, промышленности, научных исследованиях и многих других областях, где критически важна точная информация об использовании энергии. Эти приборы помогают анализировать состояние электрических систем, выявлять неэффективности и снижать потери энергии.
Разновидности и выбор прибора
Существует множество модификаций ваттметров и варметров Ц42303, различающихся по максимальным измеряемым величинам активной и реактивной мощности. Выбор конкретного устройства зависит от конкретных задач и условий эксплуатации, поэтому важно учитывать технические характеристики прибора и требования к измерениям.
Ваттметры и варметры Ц42303 обеспечивают высокую точность измерений и надёжность работы в разнообразных условиях эксплуатации. Их использование позволяет эффективно управлять энергопотреблением, улучшать производительность систем и минимизировать расходы на электроэнергию.
