Ц302/1 Фазометр трехфазный
Подробнее

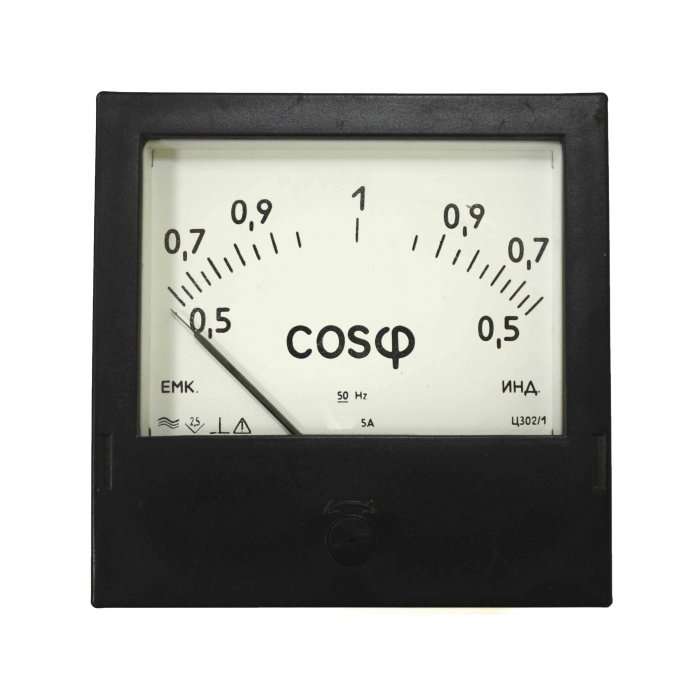

Ц302/1 Фазометр трехфазный
Фазометр Ц302/1 - это прибор для измерения коэффициента мощности в трехфазных трехпроводных сетях переменного тока с частотой 50 Гц.
Прибор предназначен для измерений при наличии симметричной нагрузки фаз и симметрии линейных напряжений. Фазометр Ц302/1 имеет две модификации диапазонов измерений: 0,5 — 1 — 0,5 и 0,9 — 1 — 0,2. Класс точности составляет 2,5.
Технические характеристики фазометра Ц302/1
| Номинальное значение частоты, Гц | Номинальное значение напряжения, В | Номинальное значение тока при подключении непосредственно через измерительный трансформатор, А | |
| непосредственное подключение | подключение через измерительный трансформатор | ||
| 50 | 127; 220; 380 | — | 5 |
| 60; 500; 1000; 2400; 2880; 4000; 8000; 10000 | — | 100 | 5 |
| Габаритные размеры, мм | 120х120х95 |
| Масса, кг | 0,7 |
| Условия эксплуатации: | |
| — температура окружающего воздуха, оС | от — 20 до + 50 |
| — относительная влажность при температуре 30 оС, % | 95 |
При заказе фазометра Ц302/1 указать: напряжение, ток, способ включения, диапазон измерений
Характеристики фазометра Ц302/1:
1. Условия эксплуатации: Фазометр рассчитан на работу в условиях симметричной нагрузки фаз и симметрии линейных напряжений. Это значит, что прибор оптимален для использования в тех системах, где нагрузка равномерно распределена между всеми тремя фазами.
2. Диапазоны измерений: Существует две модификации фазометра Ц302/1, которые отличаются диапазонами измерений коэффициента мощности:
- Первая модификация: диапазон измерений от 0,5 до 1 и обратно до 0,5.
- Вторая модификация: диапазон измерений от 0,9 до 1 и обратно до 0,2.
3. Класс точности: Для обеих модификаций класс точности составляет 2,5. Это означает, что максимальная погрешность измерений не превышает 2,5% от измеряемой величины.
Применение фазометра Ц302/1:
Этот прибор находит своё применение в различных отраслях, связанных с электроэнергетикой и промышленностью. Он помогает контролировать качество электроснабжения, оценивать работу электрооборудования и предотвращать перегрузки в сетях. Благодаря высокой точности измерений, фазометр Ц302/1 позволяет оперативно выявлять отклонения в работе электрических систем и своевременно принимать корректирующие меры.
Фазометр Ц302/1 является важным инструментом для обеспечения эффективного и безопасного функционирования трёхфазных электрических сетей.
