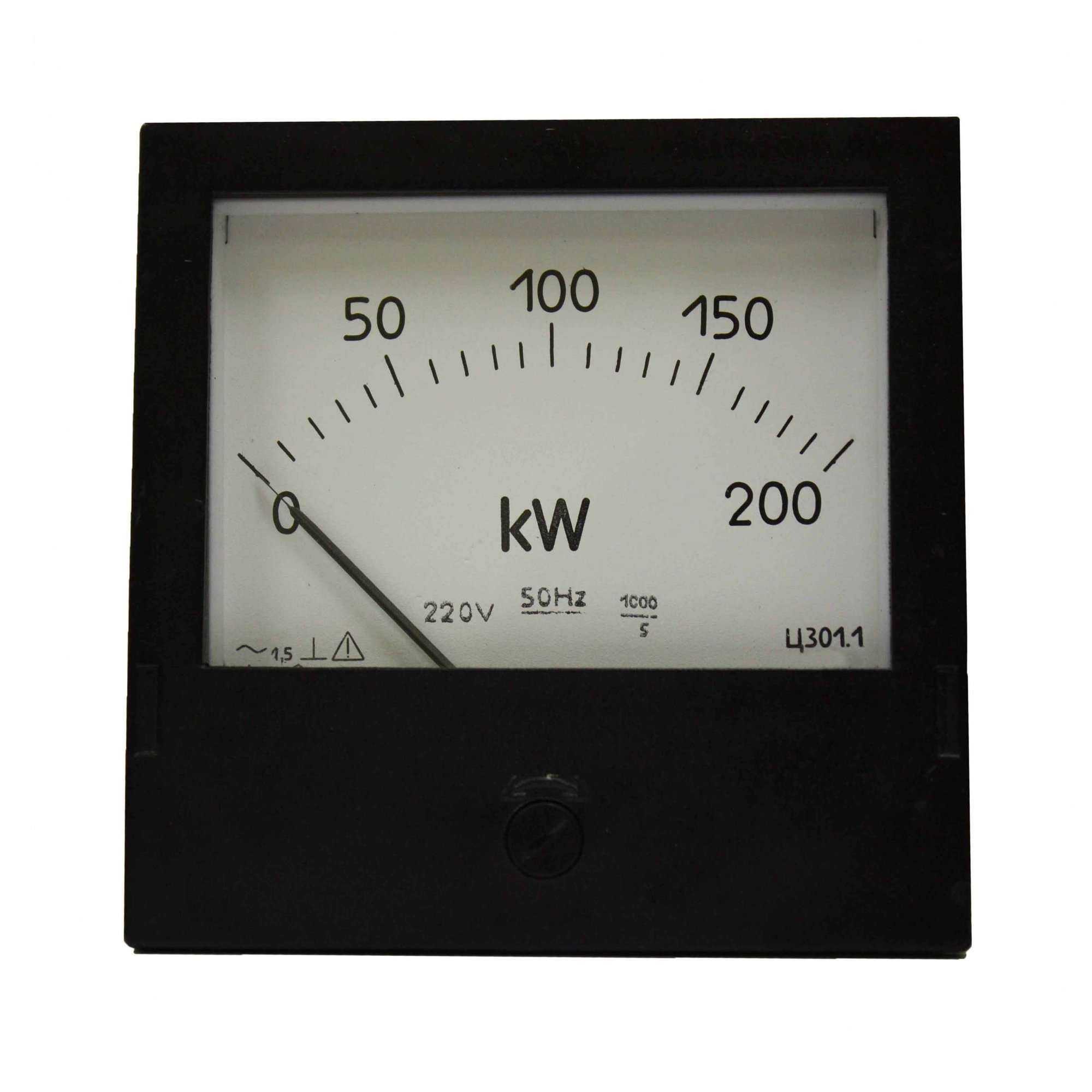

Ц301/1 Ваттметры, Варметры
Ц301/1 Ваттметры и варметры щитовые
Ваттметры и варметры Ц301/1 - это инструменты, предназначенные для измерения активной и реактивной мощности в трёхфазных сетях переменного тока с частотами 50 и 60 Гц при равномерной и неравномерной нагрузке фаз. Прибор Ц301/1 состоит из индикатора магнитоэлектрической системы и электронного преобразователя мощности, размещенных в одном корпусе. Это обеспечивает точные и надежные измерения активной и реактивной мощности в различных условиях работы.
Ваттметры и варметры Ц301/1 обладают высокой точностью измерений, что важно для профессионалов в области электрики, работающих с различными типами электрических сетей. Благодаря использованию индикатора магнитоэлектрической системы и электронного преобразователя мощности, ваттметры и варметры Ц301/1 могут работать с разными частотами и обеспечить точные результаты измерений активной и реактивной мощности в трёхфазных сетях переменного тока.
Важным преимуществом ваттметров и варметров Ц301/1 является их универсальность. Они могут применяться в различных сферах, таких как промышленность, энергетика и транспорт, для контроля и измерения активной и реактивной мощности в трёхфазных сетях переменного тока с частотами 50 и 60 Гц.
Технические характеристики ваттметров и варметров Ц301/1
| Класс точности | 1,5 |
| Номинальный коэффициент мощности: | |
| — для ваттметров | cos j =1 |
| — для варметров | sin j =1 |
| Диапазоны измерений | 0,2 — 800 кВт (кВар), 1 — 800 МВт (МВар), 1 — 50 ГВт (ГВар) |
Номинальные значения тока и напряжения в зависимости от способа включения, приведены в таблице.
| Номинальное значение | Способ включения | |
| Напряжение, В | Ток, А | |
| 127; 220; 380 | 5 | Непосредственно |
| 100 | 5; 1 | Через измерительный трансформатор |
| Условия эксплуатации: | |
| — температура окружающего воздуха, оС | от — 40 до + 50 |
| — относительная влажность при 30 оС, % | 95 |
| Габаритные размеры, мм | 120х120х95 |
| Масса, кг | 0,7 |
При заказе Ц301/1 указать: конечное значение диапазона измерений; при непосредственном включении — номинальное напряжение, силу тока, частоту; при включении через трансформатор — первичную силу тока и напряжение, частоту.
Основные функции и возможности
1. Измерение активной мощности: Активная мощность измеряется в ваттах (Вт) и отображает количество энергии, которое передается через электрическую сеть за определенный промежуток времени.
2. Измерение реактивной мощности: Реактивная мощность измеряется в вольт-амперах реактивных (вар) и указывает на колебания энергии между источником питания и нагрузкой, которые не выполняют полезную работу.
Конструктивные особенности
- Индикатор магнитоэлектрической системы: Используется для визуального отображения результатов измерений. Магнитоэлектрическая система обеспечивает высокую точность и стабильность показаний.
- Электронный преобразователь мощности: Преобразует сигналы переменного тока в удобные для обработки формы, повышая точность и надежность измерений.
- Компактный корпус: Все компоненты объединены в одном корпусе, что облегчает установку и обслуживание прибора.
Точность и надежность
Высокая точность измерений обеспечивается благодаря сочетанию магнитоэлектрической системы и современного электронного преобразователя. Это делает ваттметры и варметры Ц301/1 надежным выбором для специалистов в области энергетики и электротехники.
Универсальное применение
Данные приборы находят широкое применение в различных отраслях, таких как:
- Промышленность,
- Энергетика,
- Транспорт,
- Научные исследования.
Они идеально подходят для контроля и анализа работы трёхфазных сетей переменного тока, обеспечивая точные данные о потребляемой и реактивной мощности.
Ваттметры и варметры Ц301/1 представляют собой высококачественные и надежные инструменты для измерения активной и реактивной мощности в трёхфазных сетях переменного тока. Их универсальность, высокая точность и компактность делают эти приборы незаменимыми помощниками для профессионалов в различных сферах деятельности.
